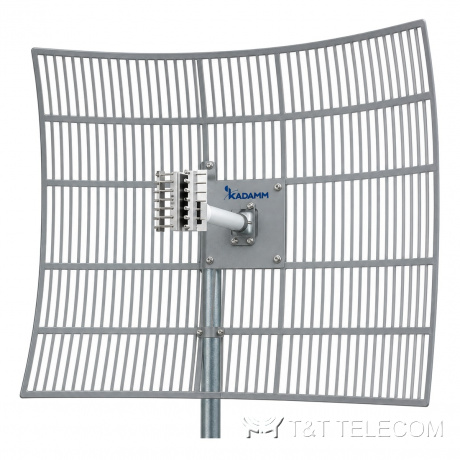

KADAMM K81192718P — сетчатая параболическая антенна 1920–2170 МГц, 18,5 дБи, 1 порт
Многолучевые антенны и антенны малых сот
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

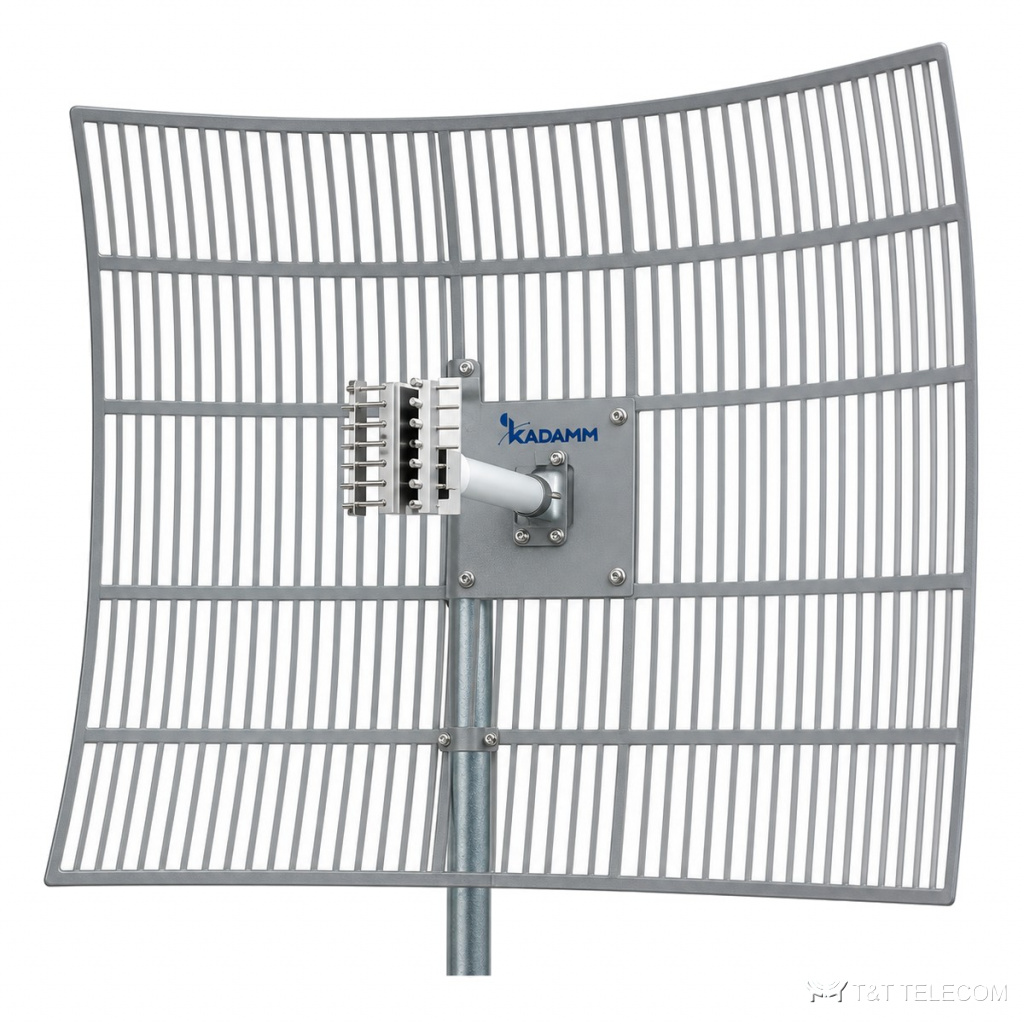

KADAMM K81192718P — сетчатая параболическая антенна. Параболическая или рупорная антенна K81192718P применяется там, где нужна высокая направленность. Ключевые параметры K81192718P: полоса 1920–2170 МГц; усиление 18,5 дБи; ширина луча 16°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса K81192718P охватывает UMTS / LTE-2100.
- Радиорелейные пролёты и спутниковые каналы — K81192718P.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1920–2170 МГц |
| Коэффициент усиления, дБи | 18,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 16° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 20° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 520 × 450 мм |
| Размеры упаковки | 600 × 550 × 200 мм |
| Масса антенны | 2,6 кг |
| Масса в упаковке | 5,3 кг |
| Максимальная скорость ветра | 216 км/ч |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–Ø70 мм |
Как подобрать
- Сверьте частоты своей сети с полосой K81192718P — 1920–2170 МГц.
- Коэффициент усиления K81192718P — 18,5 дБи; больше усиление — уже луч.
- Ширина луча K81192718P: в горизонтальной плоскости 16°, в вертикальной 20°.
- Под разъёмы K81192718P (1×N) подбирают джамперы и переходы.
- Монтаж K81192718P: Ø30–Ø70 мм.
- Габариты и масса K81192718P: 520 × 450 мм, 2,6 кг.
Поставка и документы
Поставляем KADAMM K81192718P по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает K81192718P?
Рабочая полоса K81192718P — 1920–2170 МГц. Это UMTS / LTE-2100.
Какой разъём у K81192718P?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у K81192718P?
18,5 дБи. Ширина луча — 16°.
