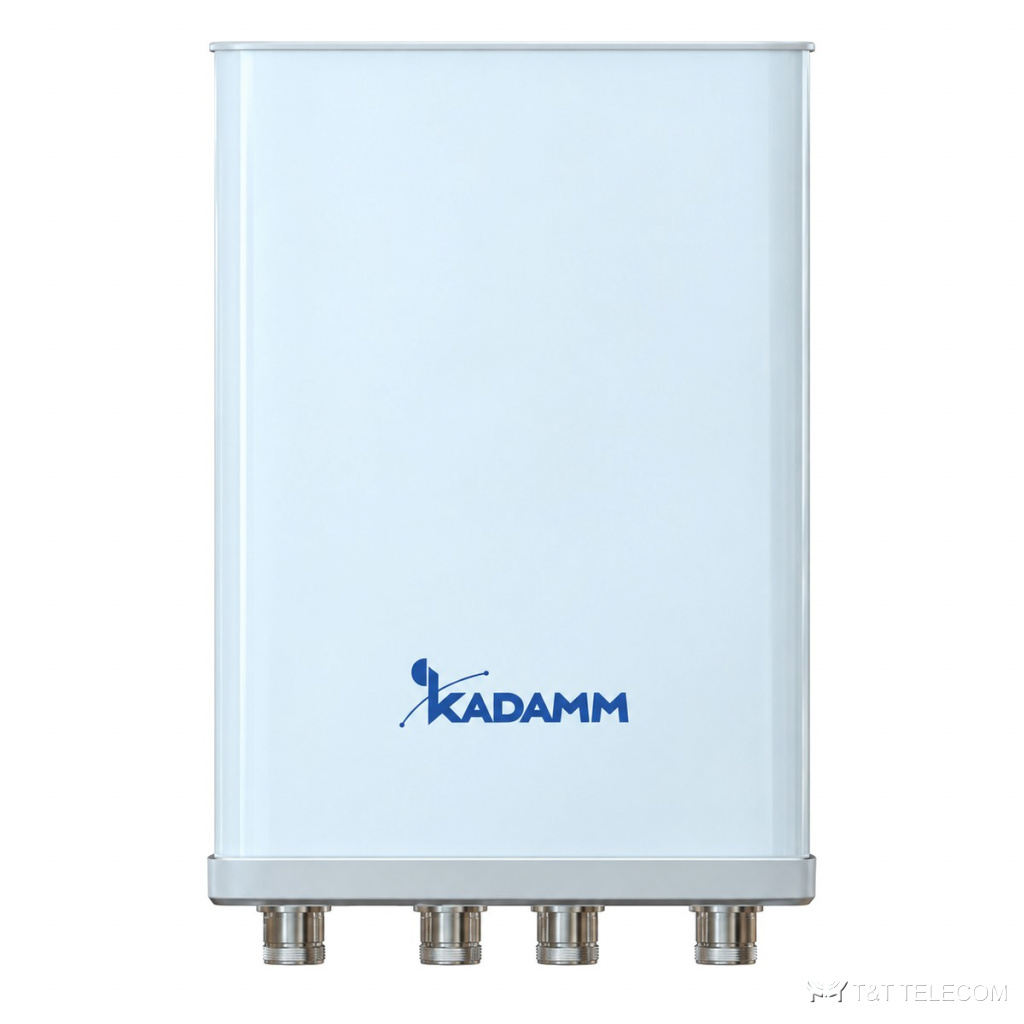

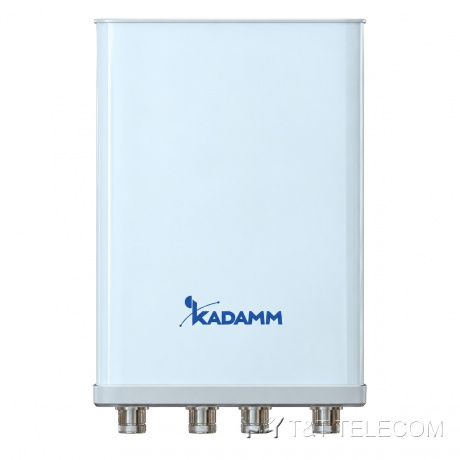

KADAMM K8820026F11 — двухдиапазонная секторная антенна 698–960 / 1710–2690 МГц, 8,5 дБи, 4 порта
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM K8820026F11 — панельная антенна малой соты с фиксированным наклоном. На мачте или крыше K8820026F11 закрывает свой сектор соты; порты разведены по диапазонам и поляризациям. Коротко о K8820026F11: полоса 698–960 МГц и 1710–2690 МГц; усиление 8,5 дБи; ширина луча 65°/65°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 50 Вт.
Где применяют
- Полоса K8820026F11 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Макросоты городских и пригородных сетей — K8820026F11 в секторах базовой станции.
- Модернизация площадок: замена старых антенн на K8820026F11 без смены опоры.
Технические характеристики
Система 698–960 МГц
| Параметр | 698–806 МГц | 806–960 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 7,5 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 15 | |
| КСВН | менее 1,9 | |
| Развязка между входами одной системы, дБ | ≥25 | ≥24 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
Система 1710–2690 МГц
| Параметр | 1710–2170 МГц | 2300–2690 МГц |
|---|---|---|
| Поляризация | ±45° | |
| Коэффициент усиления, дБи | 8,5 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | 62° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 15 | |
| КСВН | менее 1,9 | |
| Развязка между входами одной системы, дБ | ≥25 | ≥24 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−150 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 275 × 228 × 107 мм |
| Масса антенны | 1,53 кг |
| Материал радома | ASA-пластик |
| Цвет радома | Серый |
| Рабочая температура | −50…+65 °C |
Подбор под объект
- Сверьте частоты своей сети с полосой K8820026F11 — 698–960 МГц и 1710–2690 МГц.
- Усиление K8820026F11 — 8,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча K8820026F11: в горизонтальной плоскости 65°/65°, в вертикальной 65° / 60°.
- Под разъёмы K8820026F11 (4×4.3-10) подбирают джамперы и переходы.
- Габариты и масса K8820026F11: 275 × 228 × 107 мм, 1,53 кг.
Поставка и документы
Подберём KADAMM K8820026F11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у K8820026F11?
8,5 дБи. Ширина луча — 65°/65°.
Что нужно для подбора K8820026F11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект K8820026F11.
Какие частоты поддерживает K8820026F11?
Рабочая полоса K8820026F11 — 698–960 МГц и 1710–2690 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
