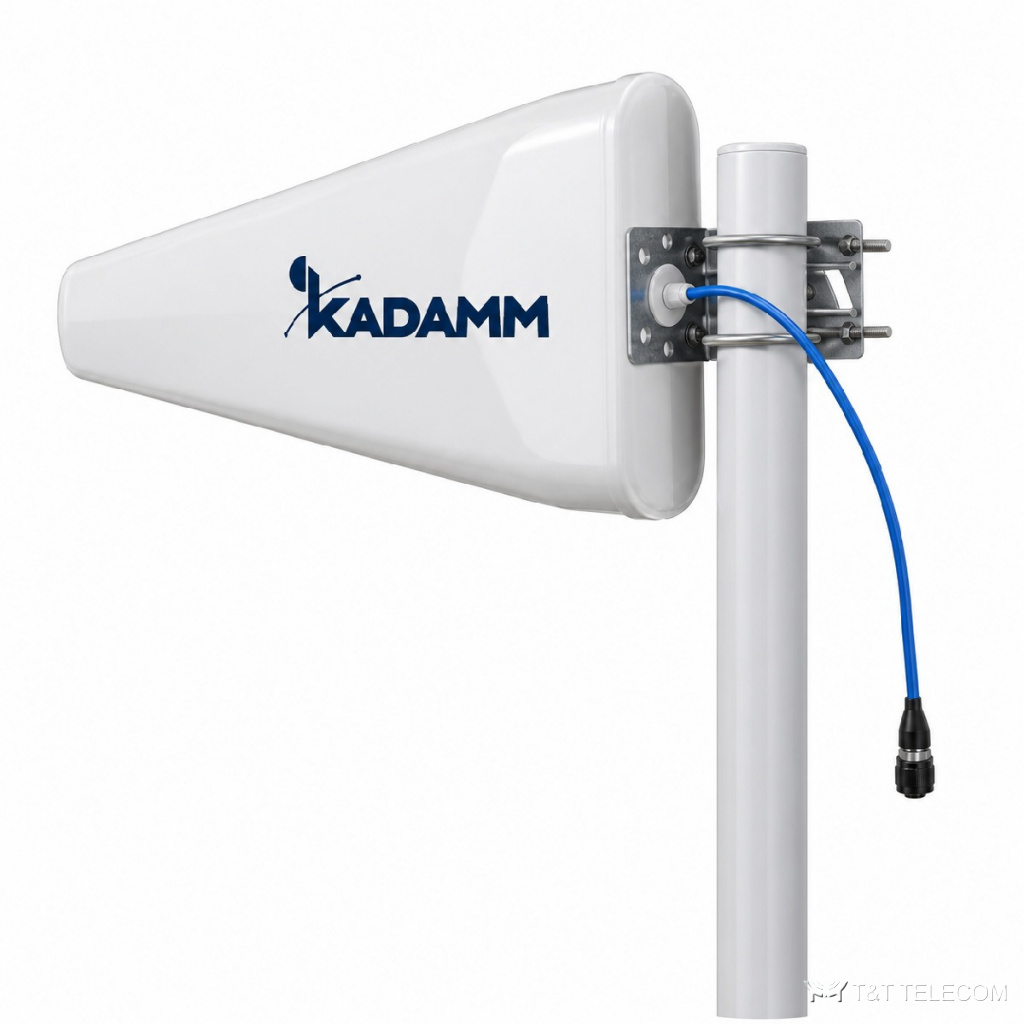

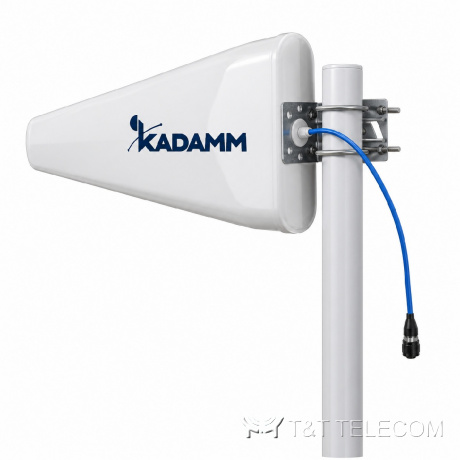

KADAMM ALP-0740V11 — логопериодическая антенна 698–960 / 1710–2700 / 3300–4000 МГц, 11,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0740V11: логопериодическая антенна. Направленная антенна ALP-0740V11 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ALP-0740V11: полоса 698–4000 МГц; усиление 11,5 дБи; ширина луча 73°; поляризация вертикальная; разъёмы 1×N; мощность до уточняйте у менеджера.
Для каких задач
- Полоса ALP-0740V11 охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Связь с удалёнными объектами и ретрансляторами — ALP-0740V11.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 9,5 | 11 | 11,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 75° | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 66° | 58° | 42° |
| КСВН | ≤2,0 | ≤1,5 | ≤1,8 |
| Поляризация | Вертикальная | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ALP-0740V11 — 698–4000 МГц.
- Коэффициент усиления ALP-0740V11 — 11,5 дБи; больше усиление — уже луч.
- Ширина луча ALP-0740V11: в горизонтальной плоскости 73°, в вертикальной 66° / 58° / 42°.
- Разъёмы ALP-0740V11 — 1×N; кабельные сборки готовят под них заранее.
Поставка и документы
KADAMM ALP-0740V11 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ALP-0740V11?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0740V11?
11,5 дБи. Ширина луча — 73°.
Что нужно для подбора ALP-0740V11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0740V11.
