KADAMM ALP-0740V14 — логопериодическая антенна 698–960 / 1710–2700 / 3300–4000 МГц, 14 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

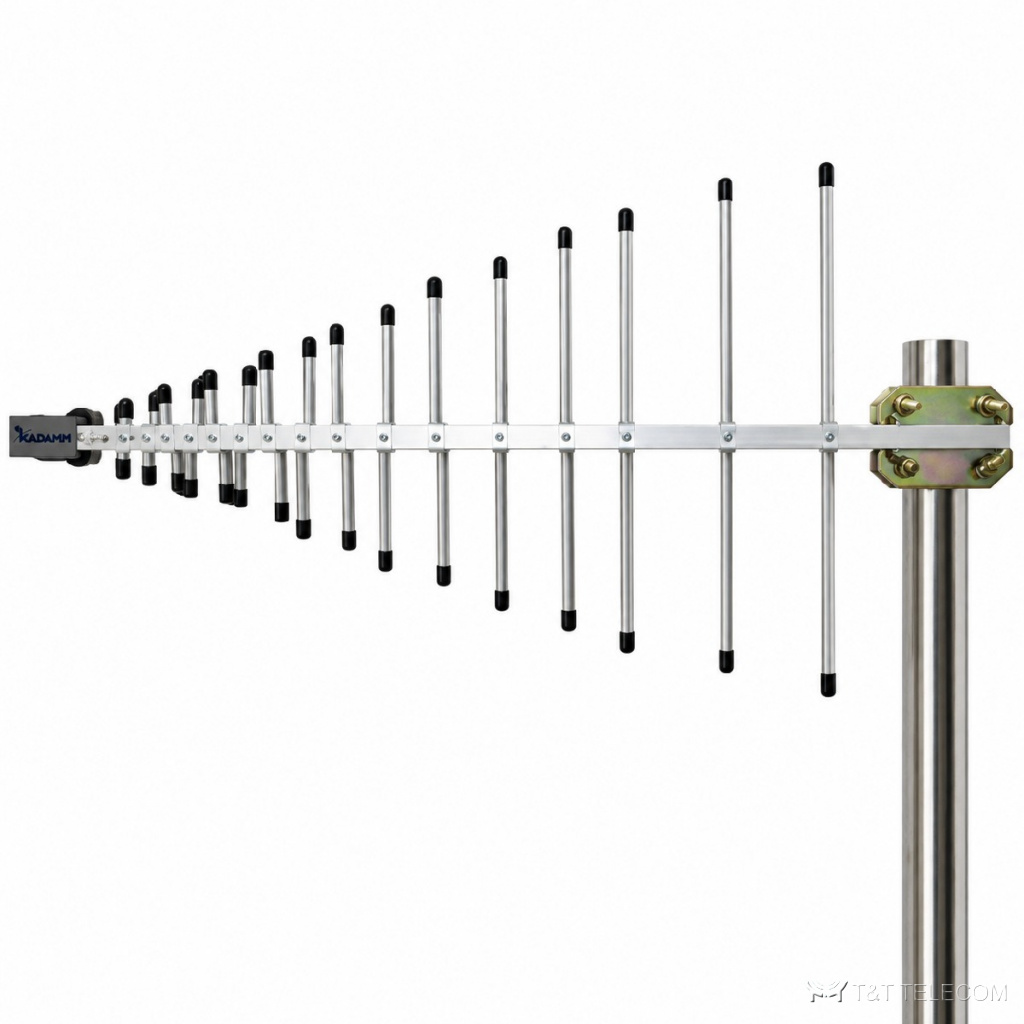

Модель KADAMM ALP-0740V14 — логопериодическая антенна. Направленная антенна ALP-0740V14 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ALP-0740V14: полоса 698–4000 МГц; усиление 14 дБи; ширина луча 45°; поляризация вертикальная; разъёмы 1×N; мощность до уточняйте у менеджера.
Где применяют
- Через ALP-0740V14 работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Связь с удалёнными объектами и ретрансляторами — ALP-0740V14.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 12 | 14 | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 55° | 45° | 35° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° | 35° | 30° |
| КСВН | ≤2,5 | ≤2,0 | ≤2,0 |
| Поляризация | Вертикальная | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (другие по заказу) (IEC 61169-16) |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ALP-0740V14: 698–4000 МГц.
- Усиление ALP-0740V14 — 14 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-0740V14: в горизонтальной плоскости 45°, в вертикальной 45° / 35° / 30°.
- Разъёмы ALP-0740V14 — 1×N; кабельные сборки готовят под них заранее.
Поставка и документы
Поставляем KADAMM ALP-0740V14 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ALP-0740V14?
14 дБи. Ширина луча — 45°.
Что нужно для подбора ALP-0740V14?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0740V14.
Какие частоты поддерживает ALP-0740V14?
Рабочая полоса ALP-0740V14 — 698–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
