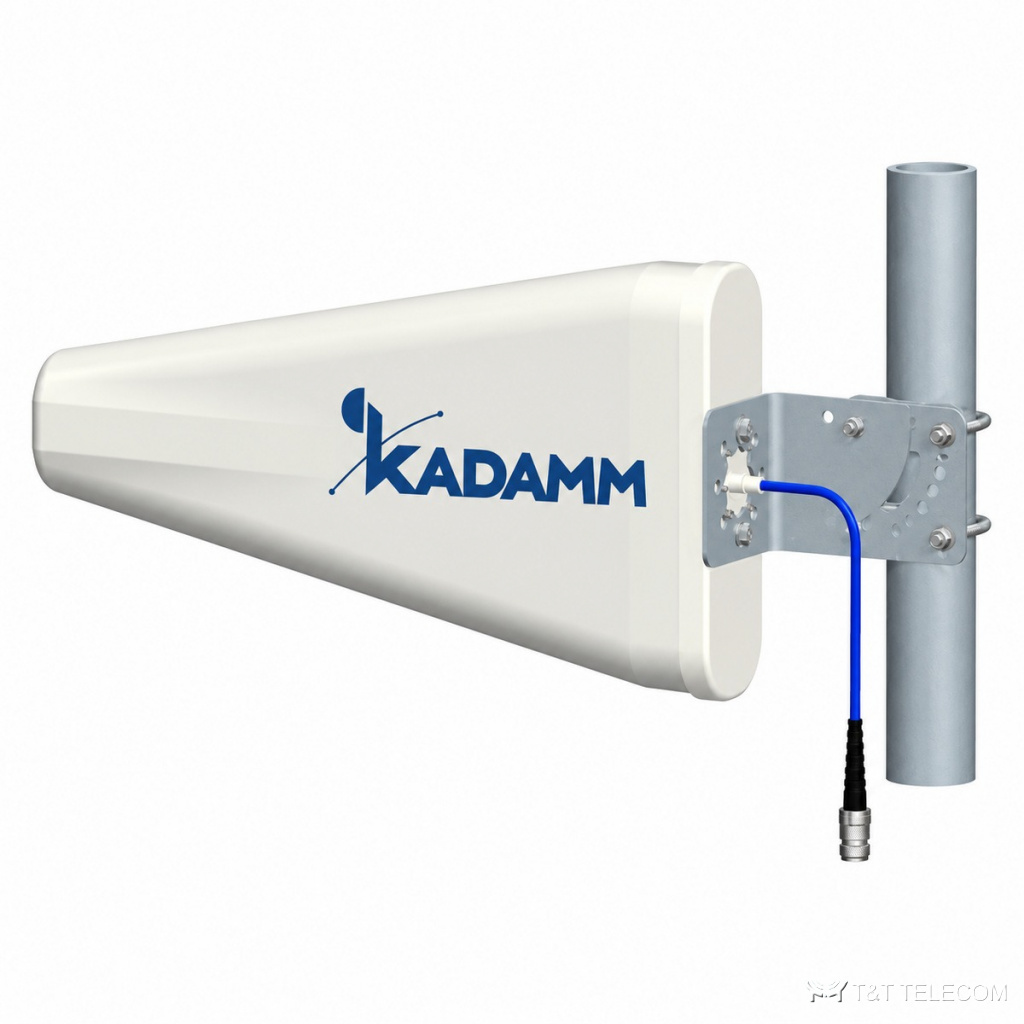

KADAMM ALP-0660V09KB — логопериодическая антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 9 дБи, 1 порт
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ALP-0660V09KB — логопериодическая антенна. Направленная антенна ALP-0660V09KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ALP-0660V09KB: полоса 617–6000 МГц; усиление 9 дБи; ширина луча 100°/85°/80°/70°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до уточняйте у менеджера.
Для каких задач
- Полоса ALP-0660V09KB охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Связь с удалёнными объектами и ретрансляторами — ALP-0660V09KB.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 7,5 ± 1 | 9 ± 1 | 9 ± 1 | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 85 ± 15° | 80 ± 15° | 70 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 60° | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 18 | 18 |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | −153 | −153 | уточняйте у менеджера |
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | уточняйте у менеджера | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 442 × 210 × 65 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | ≤1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Механический наклон | 0–60° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-0660V09KB: 617–6000 МГц.
- Усиление ALP-0660V09KB — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-0660V09KB: в горизонтальной плоскости 100°/85°/80°/70°, в вертикальной 65° / 60° / 55° / 50°.
- Под разъёмы ALP-0660V09KB (1×4.3-10) подбирают джамперы и переходы.
- Монтаж ALP-0660V09KB: Ø25–Ø50 мм.
- Габариты и масса ALP-0660V09KB: 442 × 210 × 65 мм, ≤1 кг.
Поставка и документы
KADAMM ALP-0660V09KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ALP-0660V09KB?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0660V09KB?
9 дБи. Ширина луча — 100°/85°/80°/70°.
Как крепится ALP-0660V09KB?
Ø.25–Ø50 мм
