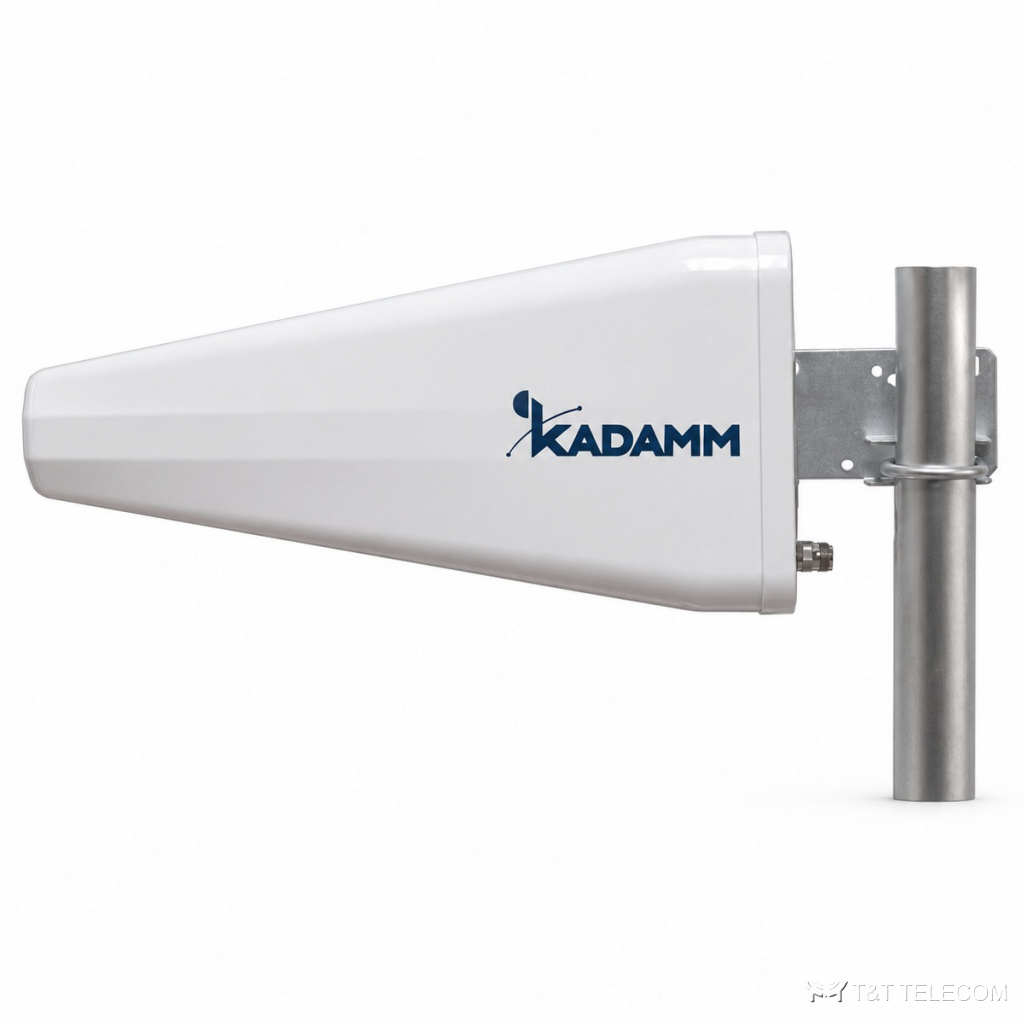

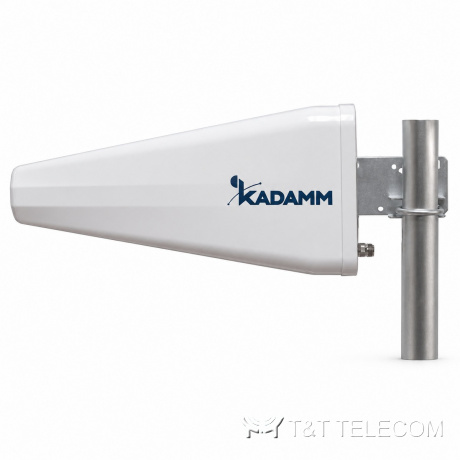

KADAMM ALP-7027V10KB — логопериодическая антенна 700–960 / 1710–2700 МГц, 10 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-7027V10KB: логопериодическая антенна. Направленная антенна ALP-7027V10KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ALP-7027V10KB: полоса 700–2700 МГц; усиление 10 дБи; ширина луча 85°/90°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Для каких задач
- Полоса ALP-7027V10KB охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Приём слабого сигнала с одного направления — ALP-7027V10KB.
Технические характеристики
| Параметр | 700–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 700–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 9 ± 1 | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85 ± 15° | 90 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | ≤1,5 |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 442 × 210 × 65 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1,0 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø70 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-7027V10KB: 700–2700 МГц.
- Усиление ALP-7027V10KB — 10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-7027V10KB: в горизонтальной плоскости 85°/90°, в вертикальной 65° / 70°.
- Под разъёмы ALP-7027V10KB (1×N) подбирают джамперы и переходы.
- Монтаж ALP-7027V10KB: Ø25–Ø70 мм.
- Габариты и масса ALP-7027V10KB: 442 × 210 × 65 мм, 1,0 кг.
Поставка и документы
KADAMM ALP-7027V10KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ALP-7027V10KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-7027V10KB.
Какие частоты поддерживает ALP-7027V10KB?
Рабочая полоса ALP-7027V10KB — 700–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у ALP-7027V10KB?
1×N. Другие исполнения — уточняйте при заказе.
