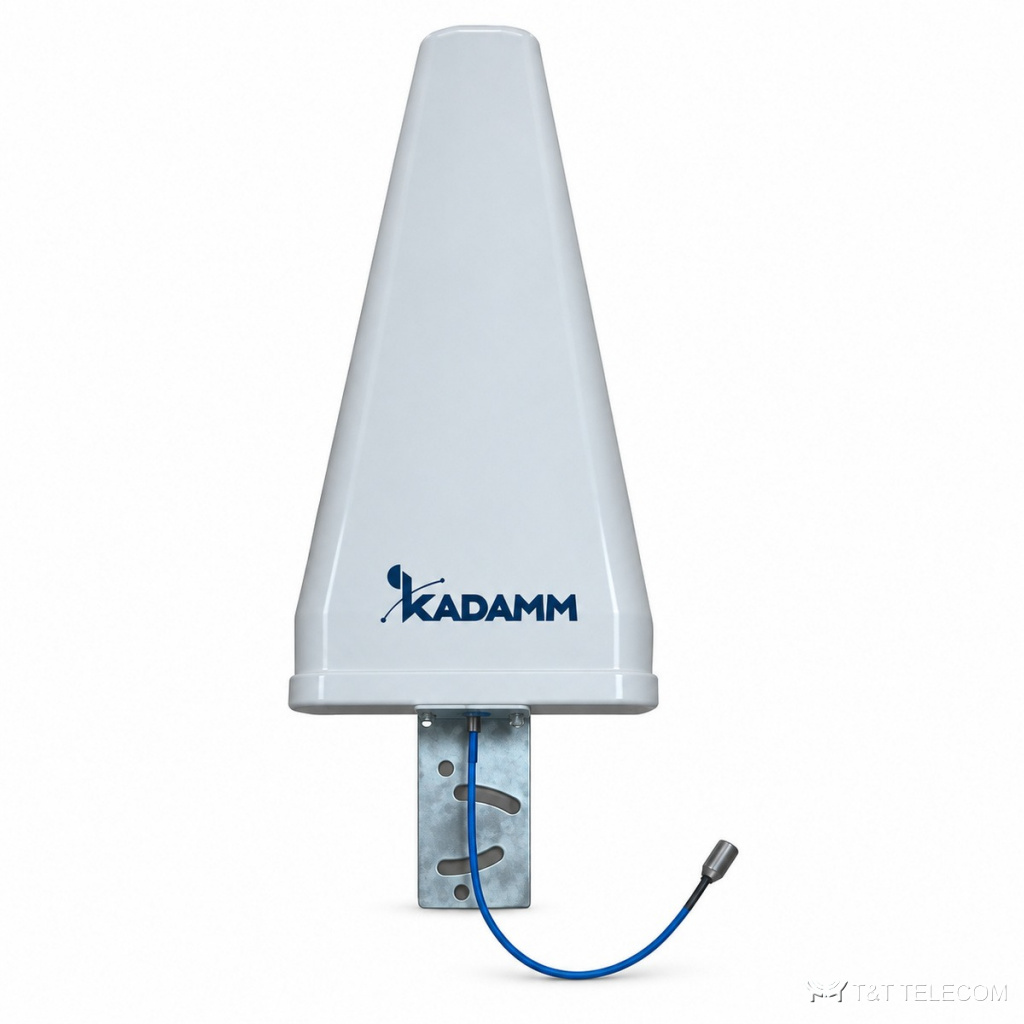

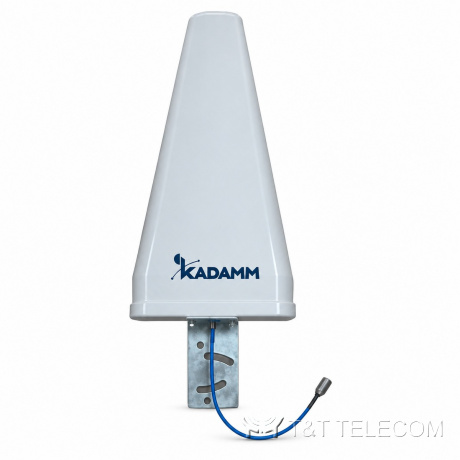

KADAMM ALP-657027V11S05 — логопериодическая антенна 698–960 / 1710–2700 МГц, 10,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-657027V11S05 — логопериодическая антенна. ALP-657027V11S05 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ALP-657027V11S05: полоса 698–2700 МГц; усиление 10,5 дБи; ширина луча 62°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Диапазоны ALP-657027V11S05: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Связь с удалёнными объектами и ретрансляторами — ALP-657027V11S05.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 9,5 ± 0,5 | 10,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 15° | 58 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60 ± 15° | 55 ± 10° |
| Поляризация | Вертикальная | |
| КСВН | ≤1,8 | ≤1,5 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
| Грозозащита | Заземление по постоянному току | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N, кабель RG141 330 мм (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 440 × 210 × 65 мм |
| Размеры упаковки | 570 × 235 × 85 мм |
| Масса антенны | 0,65 кг |
| Масса в упаковке | 1,02 кг |
| Максимальная скорость ветра | 132 км/ч |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–Ø50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ALP-657027V11S05: 698–2700 МГц.
- Коэффициент усиления ALP-657027V11S05 — 10,5 дБи; больше усиление — уже луч.
- Ширина луча ALP-657027V11S05: в горизонтальной плоскости 62°, в вертикальной 60 ± 15° / 55 ± 10°.
- Разъёмы ALP-657027V11S05 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-657027V11S05: Ø35–Ø50 мм.
- Габариты и масса ALP-657027V11S05: 440 × 210 × 65 мм, 0,65 кг.
Прежние обозначения ALP-657027V11S05 в документации: KADAMM K81702711L. По любому из них поставляется эта модель.
Поставка и документы
Подберём KADAMM ALP-657027V11S05 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-657027V11S05?
Ø.35–Ø50 мм
Что нужно для подбора ALP-657027V11S05?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-657027V11S05.
Какие частоты поддерживает ALP-657027V11S05?
Рабочая полоса ALP-657027V11S05 — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ALP-657027V11S05 — техническое описание 466.04 КБ
