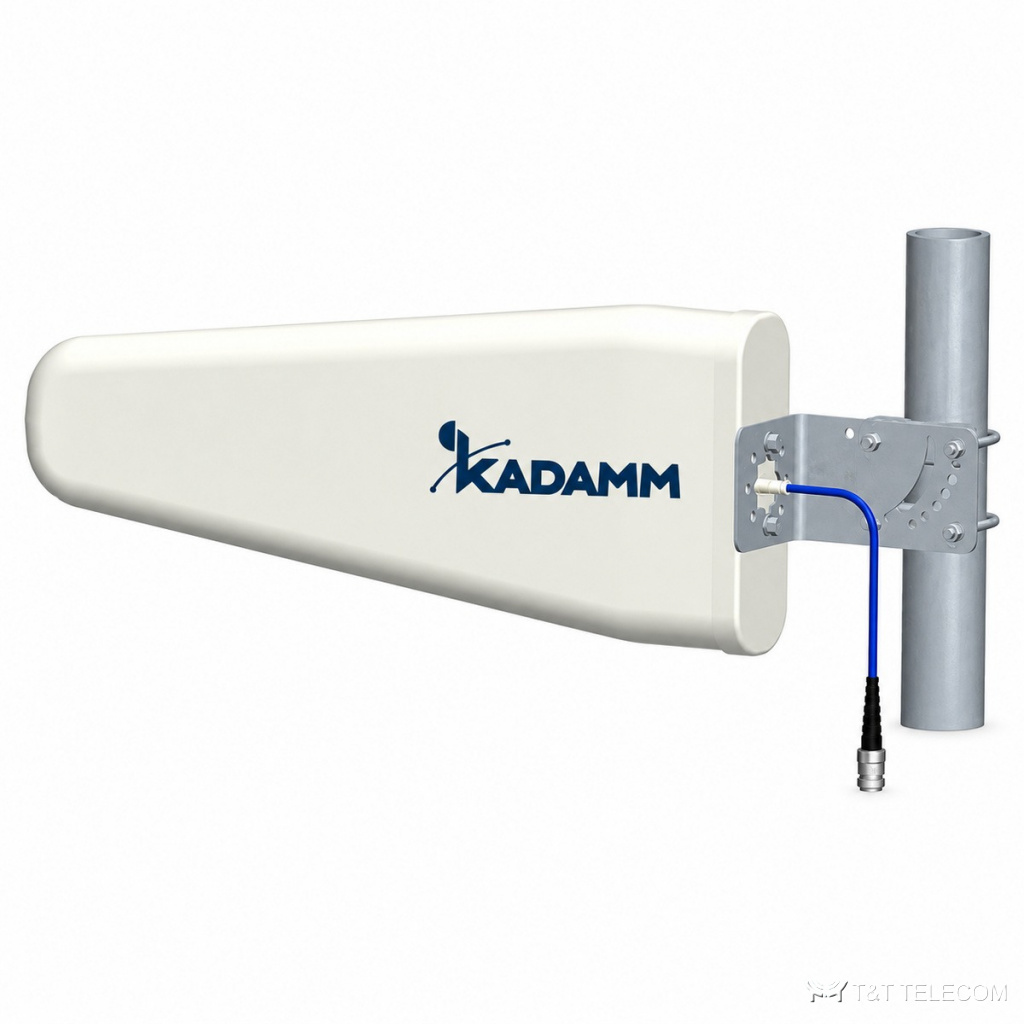

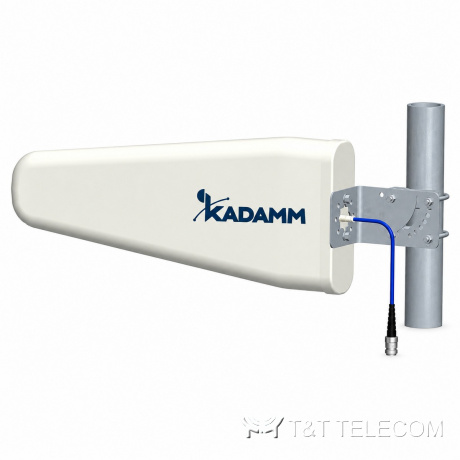

KADAMM ALP-0660V10KB — логопериодическая антенна 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц, 10,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0660V10KB: логопериодическая антенна. Направленная антенна ALP-0660V10KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ALP-0660V10KB: полоса 617–6000 МГц; усиление 10,5 дБи; ширина луча 90°/65°/50°/35°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Полоса ALP-0660V10KB охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Приём слабого сигнала с одного направления — ALP-0660V10KB.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 9 | 10 | 10,5 | 10,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90 ± 15° | 65 ± 15° | 50 ± 15° | 35 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 55° | 40° | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 18 | 15 |
| Поляризация | Вертикальная | |||
| КСВН | ≤2,0 | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | −153 | −153 | уточняйте у менеджера |
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 512 × 210 × 64 мм |
| Размеры упаковки | 588 × 225 × 90 мм |
| Масса антенны | ≤1,1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Механический наклон | 0–60° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ALP-0660V10KB: 617–6000 МГц.
- Усиление ALP-0660V10KB — 10,5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-0660V10KB: в горизонтальной плоскости 90°/65°/50°/35°, в вертикальной 60° / 55° / 40° / 35°.
- Под разъёмы ALP-0660V10KB (1×4.3-10) подбирают джамперы и переходы.
- Монтаж ALP-0660V10KB: Ø25–Ø50 мм.
- Габариты и масса ALP-0660V10KB: 512 × 210 × 64 мм, ≤1,1 кг.
Поставка и документы
Поставляем KADAMM ALP-0660V10KB по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-0660V10KB?
Ø.25–Ø50 мм
Что нужно для подбора ALP-0660V10KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0660V10KB.
Какие частоты поддерживает ALP-0660V10KB?
Рабочая полоса ALP-0660V10KB — 617–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
