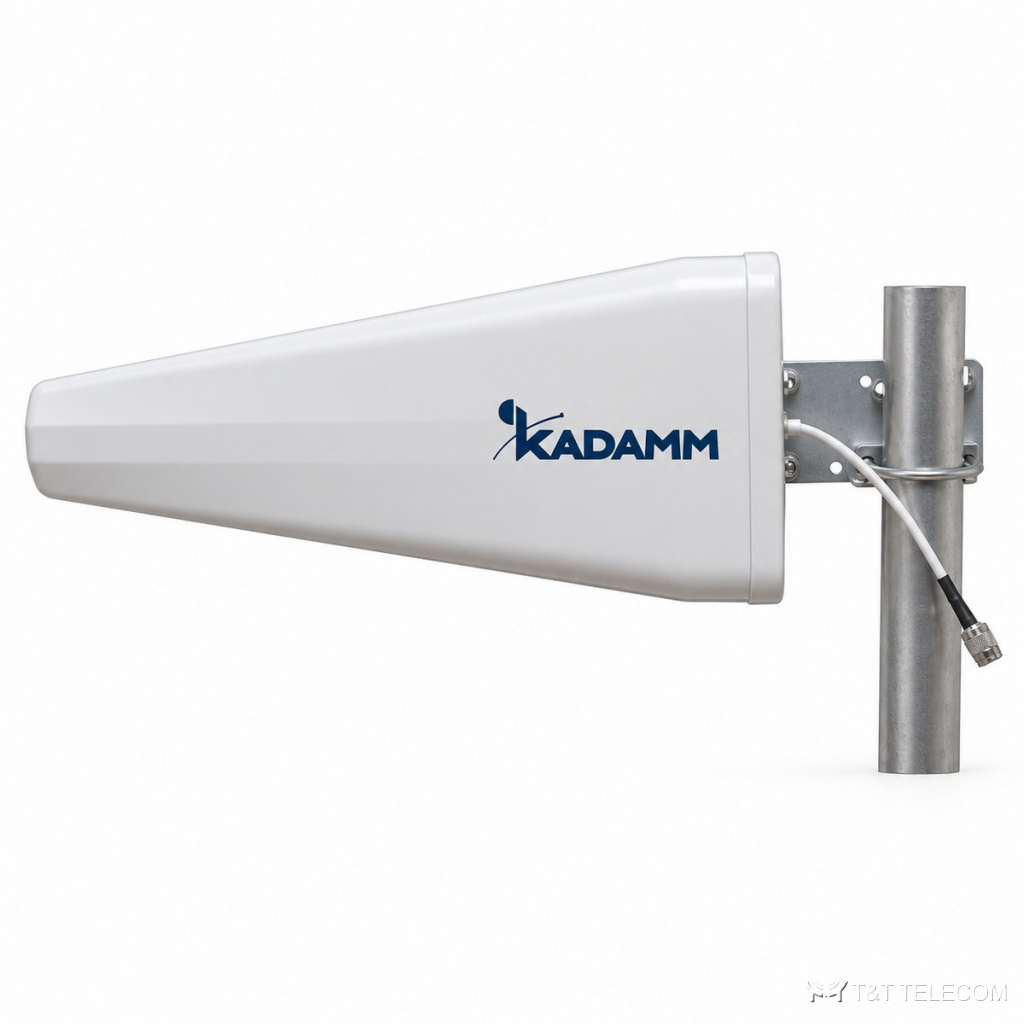

KADAMM ALP-0838V09KB — логопериодическая антенна 806–960 / 1710–2700 / 3300–3800 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ALP-0838V09KB — логопериодическая антенна. Направленная антенна ALP-0838V09KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ALP-0838V09KB: полоса 806–3800 МГц; усиление 9 дБи; ширина луча 80°/75°/65°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Область применения
- Полоса ALP-0838V09KB охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Связь с удалёнными объектами и ретрансляторами — ALP-0838V09KB.
Технические характеристики
| Параметр | 806–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 806–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9 ± 1 | ||
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80 ± 15° | 75 ± 15° | 65 ± 15° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−140 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 442 × 210 × 65 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1,0 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ALP-0838V09KB — 806–3800 МГц.
- Коэффициент усиления ALP-0838V09KB — 9 дБи; больше усиление — уже луч.
- Ширина луча ALP-0838V09KB: в горизонтальной плоскости 80°/75°/65°, в вертикальной 60° / 55° / 50°.
- Разъёмы ALP-0838V09KB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-0838V09KB: Ø25–Ø50 мм.
- Габариты и масса ALP-0838V09KB: 442 × 210 × 65 мм, 1,0 кг.
Поставка и документы
Подберём KADAMM ALP-0838V09KB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-0838V09KB?
Ø.25–Ø50 мм
Что нужно для подбора ALP-0838V09KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0838V09KB.
Какие частоты поддерживает ALP-0838V09KB?
Рабочая полоса ALP-0838V09KB — 806–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
