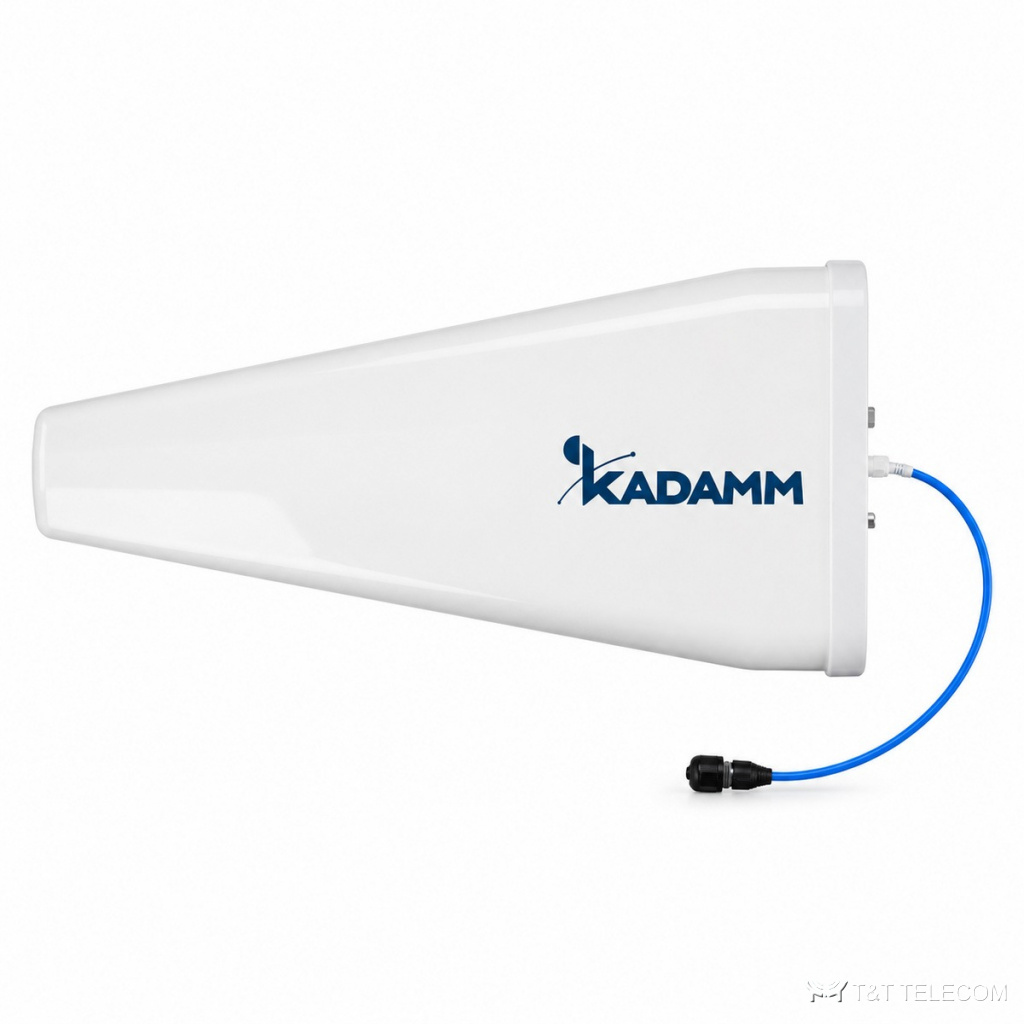

KADAMM ALP-757927V11 — логопериодическая антенна. ALP-757927V11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ALP-757927V11: полоса 790–3800 МГц; усиление 11,5 дБи; ширина луча 73°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Полоса ALP-757927V11 охватывает GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), GPS L1 / ГЛОНАСС L1.
- Приём слабого сигнала с одного направления — ALP-757927V11.
Технические характеристики
| Параметр | 790–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 790–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | 9,5 | 11 | 11,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | 75° | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 66° | 58° | 42° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ||
| Поляризация | Вертикальная | ||
| КСВН | 2,0 | ≤1,5 | 1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Размеры (В × Ш × Г) | 440 × 210 × 64 мм |
| Масса антенны | 0,45 кг |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ALP-757927V11: 790–3800 МГц.
- Коэффициент усиления ALP-757927V11 — 11,5 дБи; больше усиление — уже луч.
- Ширина луча ALP-757927V11: в горизонтальной плоскости 73°, в вертикальной 66° / 58° / 42°.
- Разъёмы ALP-757927V11 — 1×4.3-10; кабельные сборки готовят под них заранее.
- Габариты и масса ALP-757927V11: 440 × 210 × 64 мм, 0,45 кг.
Поставка и документы
Подберём KADAMM ALP-757927V11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора ALP-757927V11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-757927V11.
Какие частоты поддерживает ALP-757927V11?
Рабочая полоса ALP-757927V11 — 790–3800 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
Какой разъём у ALP-757927V11?
1×4.3-10. Другие исполнения — уточняйте при заказе.
