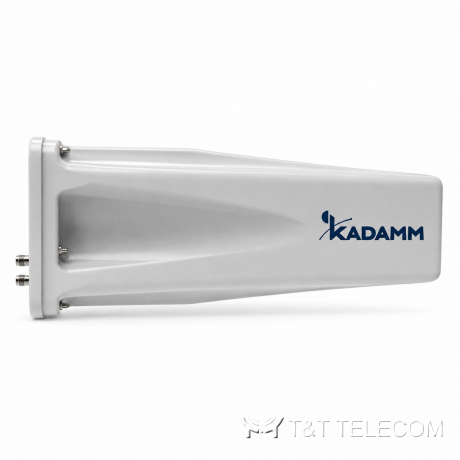

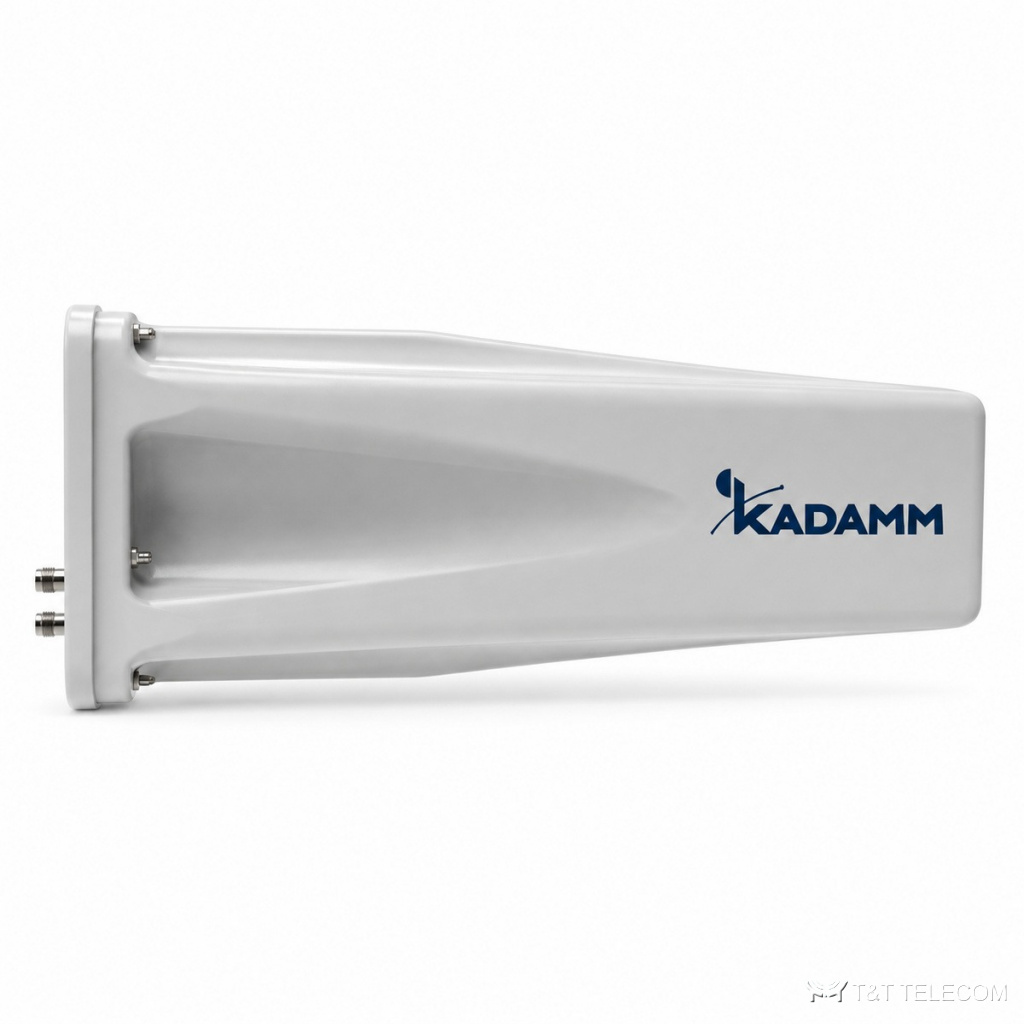

KADAMM ALP-0738X10KB — логопериодическая антенна 698–960 / 1710–2700 / 3300–3800 МГц, 10,5 дБи, 2 порта
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0738X10KB — логопериодическая антенна. ALP-0738X10KB концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ALP-0738X10KB: полоса 698–3800 МГц; усиление 10,5 дБи; ширина луча 58°/56°/55°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.
Где применяют
- Диапазоны ALP-0738X10KB: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Приём слабого сигнала с одного направления — ALP-0738X10KB.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–3800 МГц | ||
| Коэффициент усиления, дБи | ≥10,0 | ≥10,5 | ≥10,0 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 58 ± 6° | 56 ± 6° | 55 ± 8° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 58 ± 6° | 56 ± 6° | 55 ± 8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ≥20 | ≥20 |
| Поляризация | ±45° | ||
| Развязка между входами, дБ | ≥17 | ≥20 | ≥25 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 при 2 × 43 дБм | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 200 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Размеры (В × Ш × Г) | 787 × 330 × 187 мм |
| Масса антенны | 3,3 кг |
| Материал радома | Стеклопластик |
| Рабочая температура | −10…+45 °C |
| Крепление | на мачту (трубу) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-0738X10KB: 698–3800 МГц.
- Коэффициент усиления ALP-0738X10KB — 10,5 дБи; больше усиление — уже луч.
- Ширина луча ALP-0738X10KB: в горизонтальной плоскости 58°/56°/55°, в вертикальной 58 ± 6° / 56 ± 6° / 55 ± 8°.
- Разъёмы ALP-0738X10KB — 2×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж ALP-0738X10KB: на мачту (трубу).
- Габариты и масса ALP-0738X10KB: 787 × 330 × 187 мм, 3,3 кг.
Поставка и документы
KADAMM ALP-0738X10KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ALP-0738X10KB?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0738X10KB?
10,5 дБи. Ширина луча — 58°/56°/55°.
Как крепится ALP-0738X10KB?
Н.а мачту (трубу)
