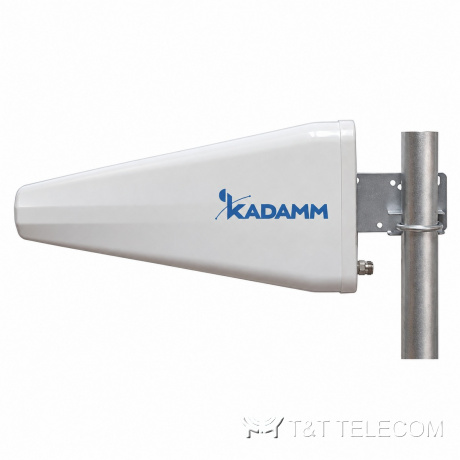

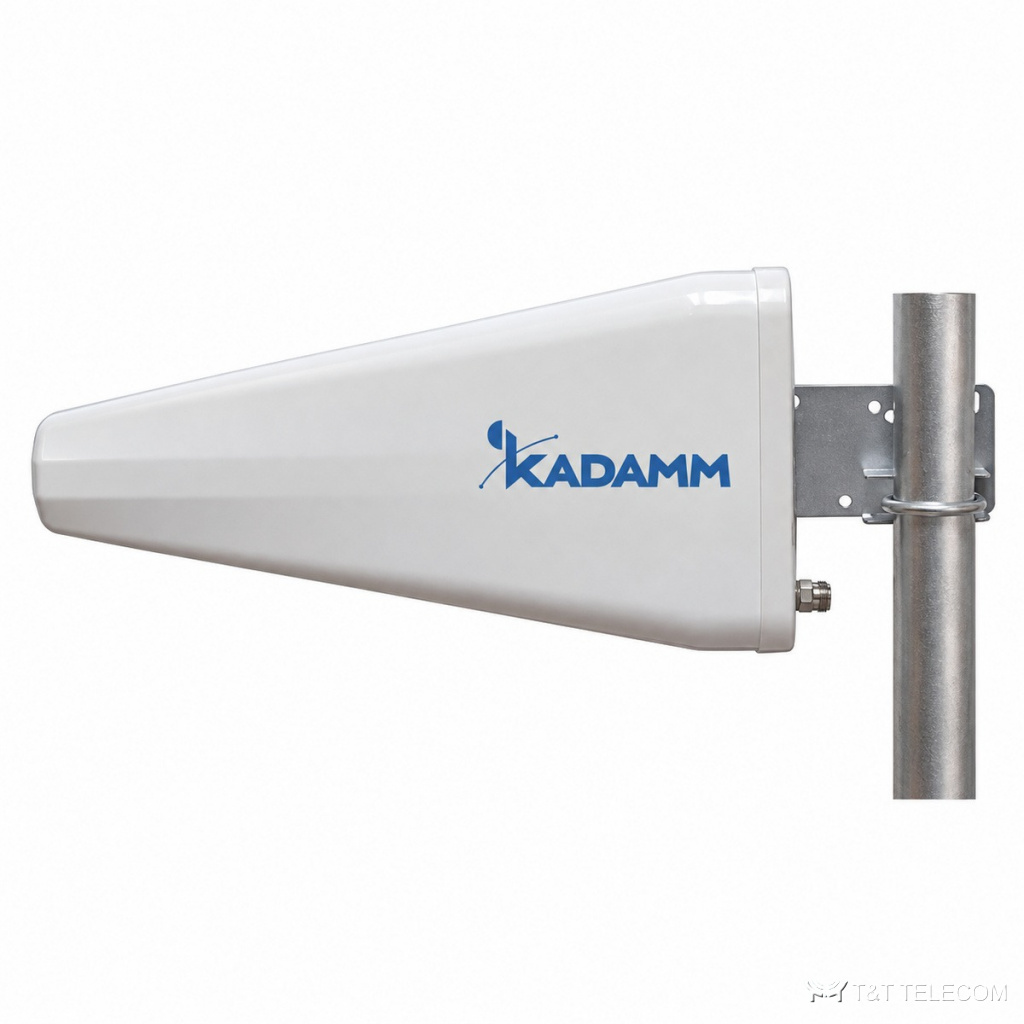

KADAMM ALP-1727V10KB — логопериодическая антенна 698–2700 МГц, 9–10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-1727V10KB — логопериодическая антенна. Направленная антенна ALP-1727V10KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ALP-1727V10KB: полоса 698–2700 МГц; усиление 9–10 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Для каких задач
- Диапазоны ALP-1727V10KB: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Связь с удалёнными объектами и ретрансляторами — ALP-1727V10KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–2700 МГц |
| Коэффициент усиления, дБи | 9–10 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 (698–806 МГц), ≤1,5 (806–960 и 1710–2700 МГц) |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | ( 442 × 210 × 65 ) ± 1,5 мм |
| Размеры упаковки | 488 × 225 × 88 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 55 м/с |
| Материал радома | AB S |
| Механический наклон | 0…-60° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-1727V10KB: 698–2700 МГц.
- Усиление ALP-1727V10KB — 9–10 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы ALP-1727V10KB (1×N) подбирают джамперы и переходы.
- Монтаж ALP-1727V10KB: Ø25–50 мм.
- Габариты и масса ALP-1727V10KB: ( 442 × 210 × 65 ) ± 1,5 мм, 1 кг.
Поставка и документы
KADAMM ALP-1727V10KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ALP-1727V10KB?
Ø.25–50 мм
Что нужно для подбора ALP-1727V10KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-1727V10KB.
Какие частоты поддерживает ALP-1727V10KB?
Рабочая полоса ALP-1727V10KB — 698–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
