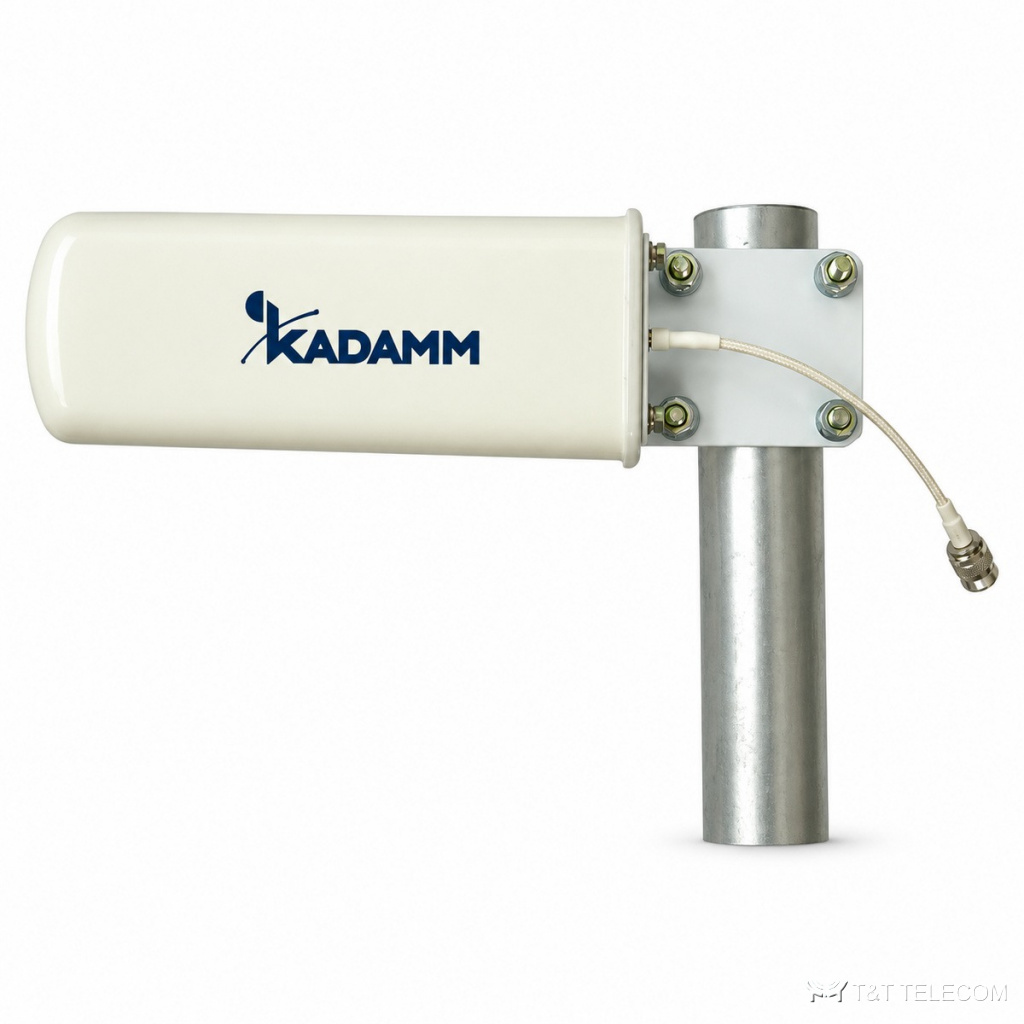

KADAMM ALP-2458V08KB — логопериодическая антенна 2300–5900 МГц, 8 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ALP-2458V08KB — логопериодическая антенна. Направленная антенна ALP-2458V08KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ALP-2458V08KB: полоса 2300–5900 МГц; усиление 8 дБи; ширина луча 80°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Полоса ALP-2458V08KB охватывает LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78), 5G NR 3,8–4,2 ГГц, Wi-Fi 5 ГГц.
- Приём слабого сигнала с одного направления — ALP-2458V08KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 2300–5900 МГц |
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 157 × 88 × 30 мм |
| Масса антенны | 0,6 кг |
| Крепление на трубу | Ø 40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ALP-2458V08KB: 2300–5900 МГц.
- Усиление ALP-2458V08KB — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-2458V08KB: в горизонтальной плоскости 80°, в вертикальной 60°.
- Под разъёмы ALP-2458V08KB (1×N) подбирают джамперы и переходы.
- Монтаж ALP-2458V08KB: Ø 40–50 мм.
- Габариты и масса ALP-2458V08KB: 157 × 88 × 30 мм, 0,6 кг.
Поставка и документы
Поставляем KADAMM ALP-2458V08KB по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ALP-2458V08KB?
8 дБи. Ширина луча — 80°.
Как крепится ALP-2458V08KB?
Ø. 40–50 мм
Что нужно для подбора ALP-2458V08KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-2458V08KB.
