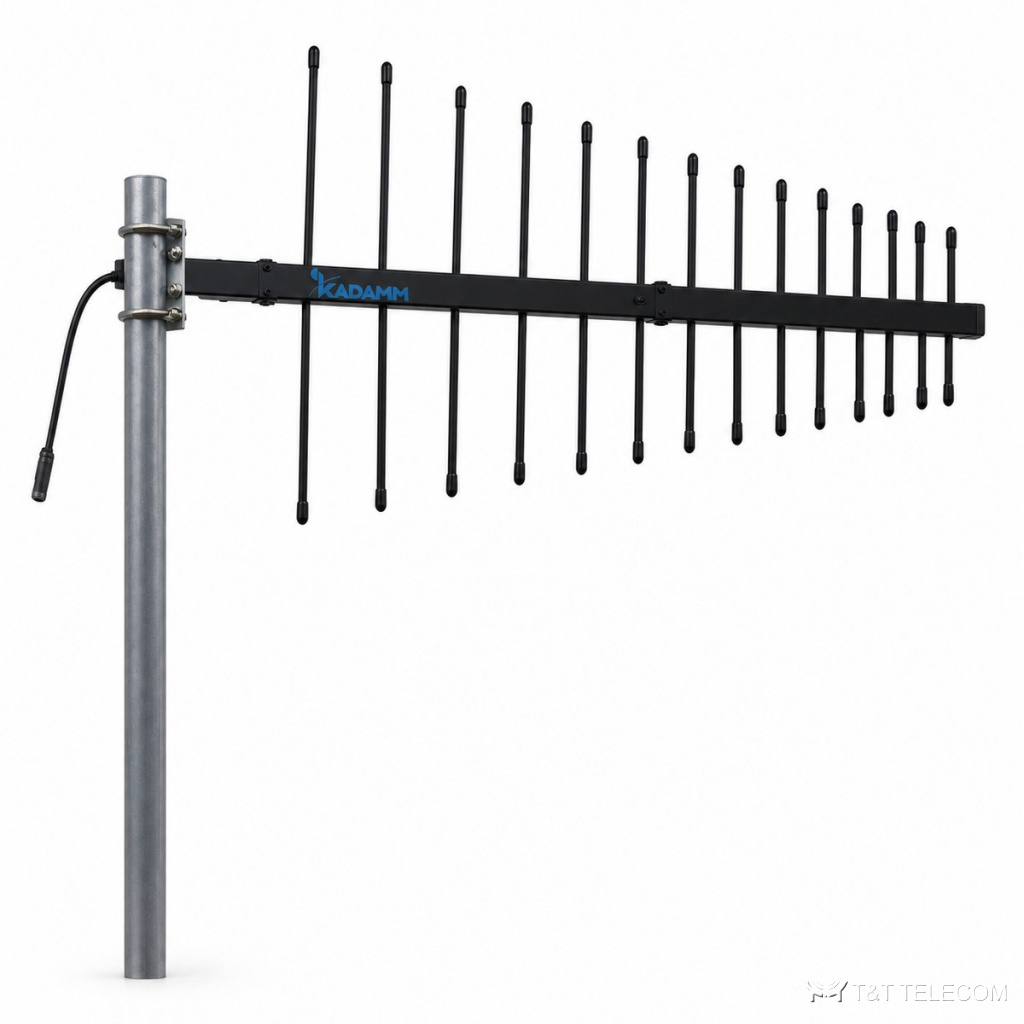

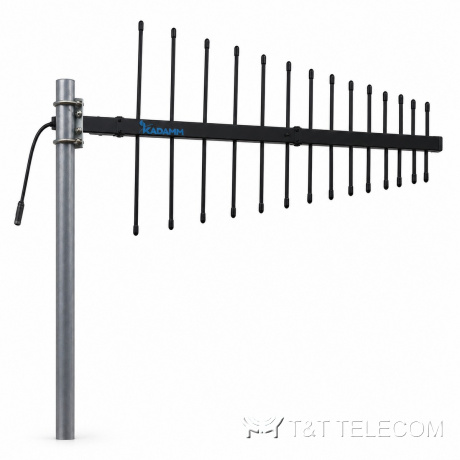

KADAMM ALP-0204VH10KB — логопериодическая антенна 225–400 МГц, 9,5 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0204VH10KB: логопериодическая антенна. Направленная антенна ALP-0204VH10KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ALP-0204VH10KB: полоса 225–400 МГц; усиление 9,5 дБи; ширина луча 65°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Связь с удалёнными объектами и ретрансляторами — ALP-0204VH10KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 225–400 МГц |
| Коэффициент усиления, дБи | 9,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 × 700 × 60 мм |
| Масса антенны | 1,46 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ALP-0204VH10KB — 225–400 МГц.
- Коэффициент усиления ALP-0204VH10KB — 9,5 дБи; больше усиление — уже луч.
- Ширина луча ALP-0204VH10KB: в горизонтальной плоскости 65°, в вертикальной 50°.
- Под разъёмы ALP-0204VH10KB (1×N) подбирают джамперы и переходы.
- Монтаж ALP-0204VH10KB: Ø40–Ø50 мм.
- Габариты и масса ALP-0204VH10KB: 1800 × 700 × 60 мм, 1,46 кг.
Поставка и документы
Поставляем KADAMM ALP-0204VH10KB по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-0204VH10KB?
Ø.40–Ø50 мм
Что нужно для подбора ALP-0204VH10KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0204VH10KB.
Какие частоты поддерживает ALP-0204VH10KB?
Рабочая полоса ALP-0204VH10KB — 225–400 МГц.
