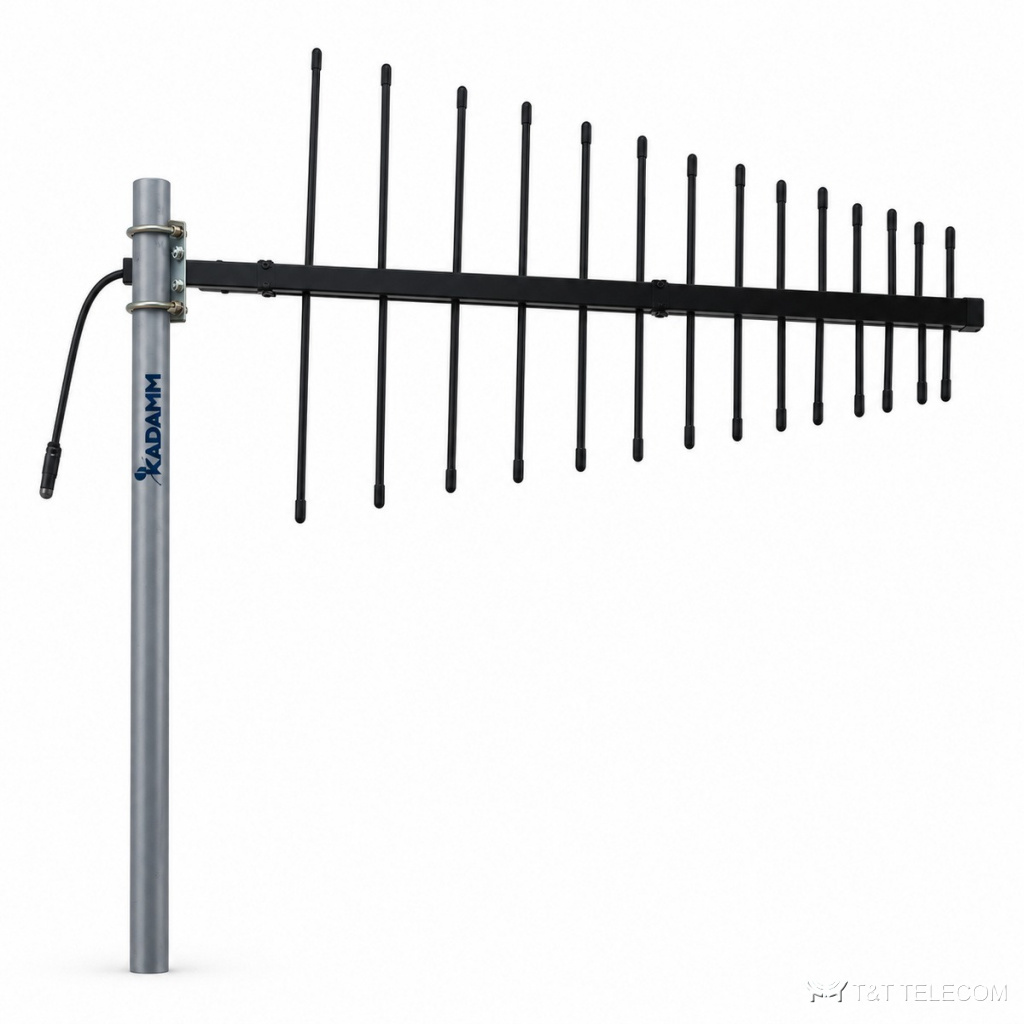

KADAMM ALP-0305V11KB: логопериодическая антенна. Направленная антенна ALP-0305V11KB используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ALP-0305V11KB: полоса 380–500 МГц; усиление 11 дБи; ширина луча 65°; поляризация вертикальная; разъёмы 1×N; мощность до 200 Вт.
Где применяют
- Через ALP-0305V11KB работают TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
- Приём слабого сигнала с одного направления — ALP-0305V11KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 380–500 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥22 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1160 × 360 мм |
| Масса антенны | 1,6 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ALP-0305V11KB — 380–500 МГц.
- Усиление ALP-0305V11KB — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ALP-0305V11KB: в горизонтальной плоскости 65°, в вертикальной 50°.
- Разъёмы ALP-0305V11KB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-0305V11KB: Ø40–Ø50 мм.
- Габариты и масса ALP-0305V11KB: 1160 × 360 мм, 1,6 кг.
Поставка и документы
Подберём KADAMM ALP-0305V11KB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ALP-0305V11KB?
Ø.40–Ø50 мм
Что нужно для подбора ALP-0305V11KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-0305V11KB.
Какие частоты поддерживает ALP-0305V11KB?
Рабочая полоса ALP-0305V11KB — 380–500 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц.
