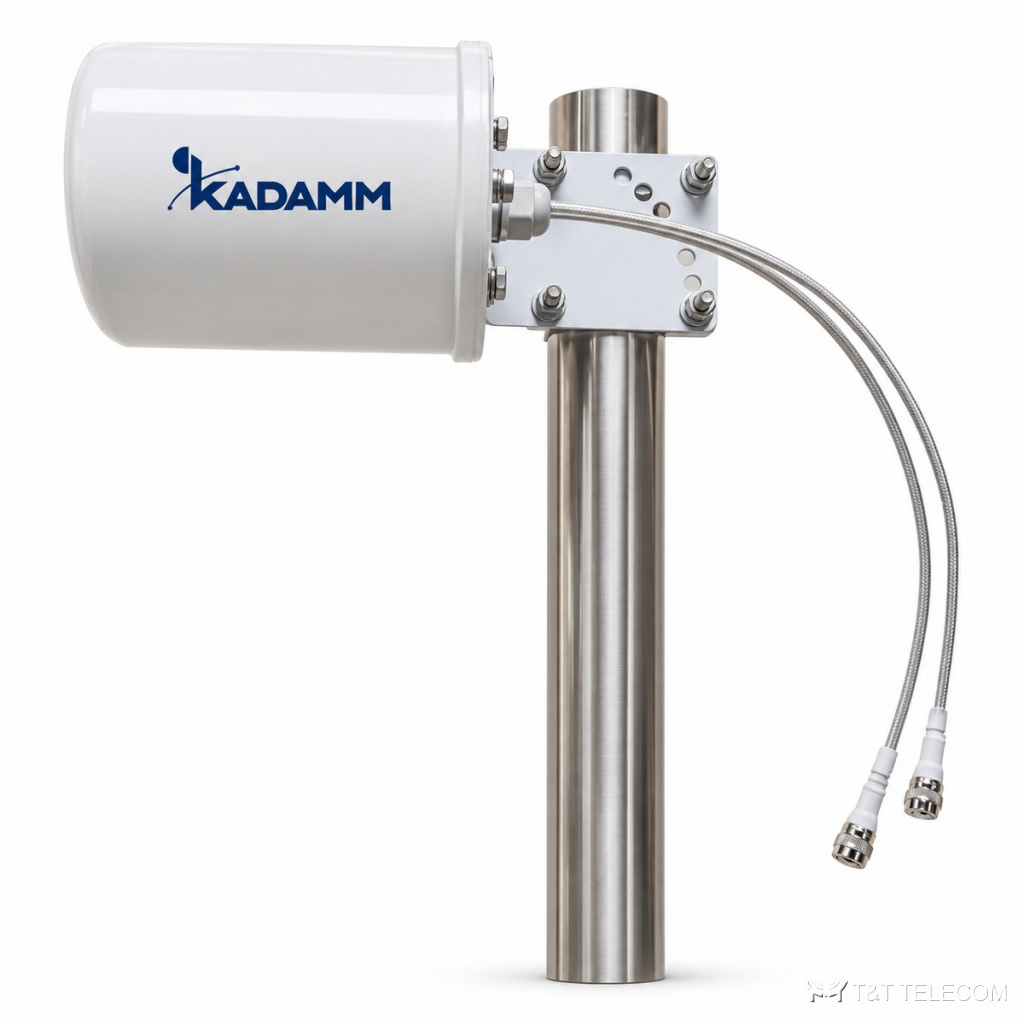

KADAMM ALP-3740VH10KB — логопериодическая антенна 3700–4000 МГц, 10 дБи, 2 порта
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-3740VH10KB — логопериодическая антенна. ALP-3740VH10KB концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ALP-3740VH10KB: полоса 3700–4000 МГц; усиление 10 дБи; ширина луча 65°; поляризация вертикальная; разъёмы 2×N; мощность до 50 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ALP-3740VH10KB.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3700–4000 МГц |
| Коэффициент усиления, дБи | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥20 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N или по заказу (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | Ø100 × 130 мм |
| Размеры упаковки | 234 × 113 × 113 мм |
| Масса антенны | 0,6 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Механический наклон | 0–60° |
| Рабочая температура | −30…+60 °C |
| Крепление на трубу | Ø25–Ø50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ALP-3740VH10KB — 3700–4000 МГц.
- Коэффициент усиления ALP-3740VH10KB — 10 дБи; больше усиление — уже луч.
- Ширина луча ALP-3740VH10KB: в горизонтальной плоскости 65°, в вертикальной 50 ± 10°.
- Под разъёмы ALP-3740VH10KB (2×N) подбирают джамперы и переходы.
- Монтаж ALP-3740VH10KB: Ø25–Ø50 мм.
- Габариты и масса ALP-3740VH10KB: Ø100 × 130 мм, 0,6 кг.
Поставка и документы
KADAMM ALP-3740VH10KB поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какое усиление у ALP-3740VH10KB?
10 дБи. Ширина луча — 65°.
Как крепится ALP-3740VH10KB?
Ø.25–Ø50 мм
Что нужно для подбора ALP-3740VH10KB?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ALP-3740VH10KB.
