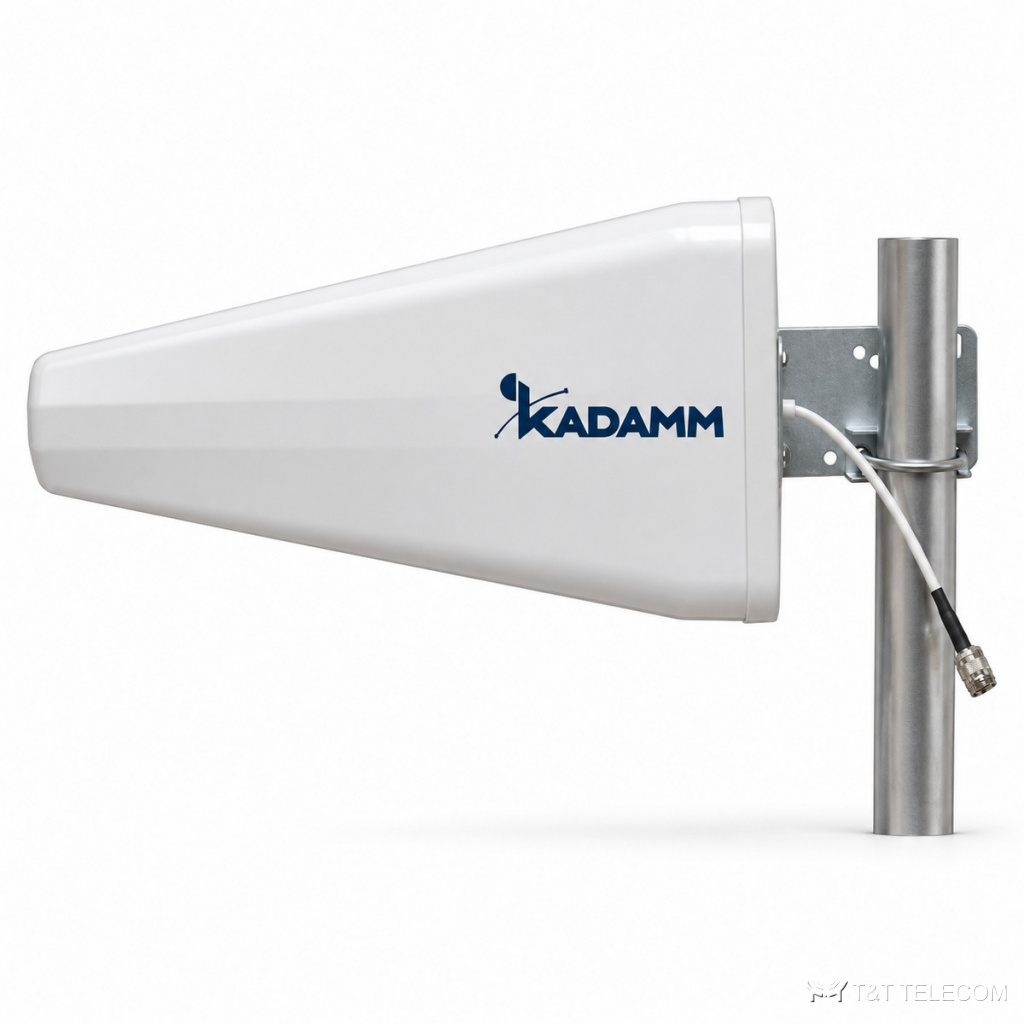

KADAMM ALP-0727V10KB — логопериодическая антенна 698–960 / 1700–2700 МГц, 10 дБи, 1 порт
Логопериодические антенны
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ALP-0727V10KB — логопериодическая антенна. ALP-0727V10KB концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ALP-0727V10KB: полоса 698–2700 МГц; усиление 10 дБи; ширина луча 85°/85°/60°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Полоса ALP-0727V10KB охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Связь с удалёнными объектами и ретрансляторами — ALP-0727V10KB.
Технические характеристики
| Параметр | 698–800 МГц | 800–960 МГц | 1700–2700 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1700–2700 МГц | ||
| Коэффициент усиления, дБи | 7,5 | 8,5 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° | 85° | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° | 60° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | ≥20 | ≥20 |
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 100 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 293 × 210 × 65 мм |
| Масса антенны | 0,92 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ALP-0727V10KB: 698–2700 МГц.
- Коэффициент усиления ALP-0727V10KB — 10 дБи; больше усиление — уже луч.
- Ширина луча ALP-0727V10KB: в горизонтальной плоскости 85°/85°/60°, в вертикальной 65° / 60° / 50°.
- Под разъёмы ALP-0727V10KB (1×N) подбирают джамперы и переходы.
- Монтаж ALP-0727V10KB: Ø40–Ø50 мм.
- Габариты и масса ALP-0727V10KB: 293 × 210 × 65 мм, 0,92 кг.
Поставка и документы
Поставляем KADAMM ALP-0727V10KB по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ALP-0727V10KB?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0727V10KB?
10 дБи. Ширина луча — 85°/85°/60°.
Как крепится ALP-0727V10KB?
Ø.40–Ø50 мм
