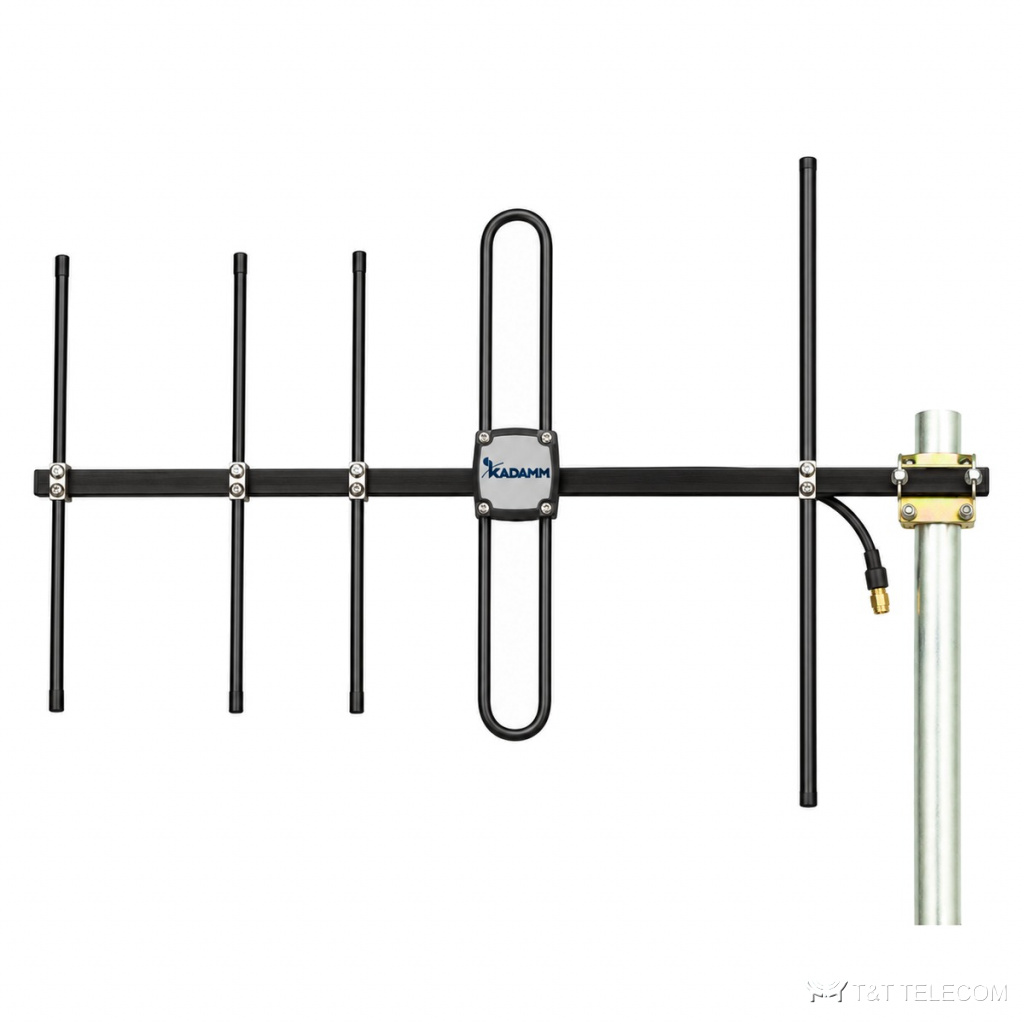

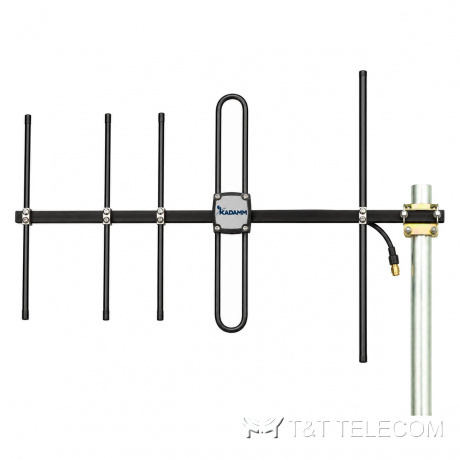

KADAMM ADY-134-173-150B — директорная антенна (Яги) 134–173 МГц, 9 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-134-173-150B — директорная антенна (Яги). Направленная антенна ADY-134-173-150B используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-134-173-150B: полоса 134–173 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Диапазоны ADY-134-173-150B: УКВ-радиосвязь 136–174 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-134-173-150B.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1550 мм |
| Масса антенны | 1,68 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-134-173-150B: 134–173 МГц.
- Усиление ADY-134-173-150B — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-134-173-150B: в горизонтальной плоскости 54°, в вертикальной 48°.
- Разъёмы ADY-134-173-150B — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-134-173-150B: Ø40–50 мм.
- Габариты и масса ADY-134-173-150B: 1550 мм, 1,68 кг.
Поставка и документы
KADAMM ADY-134-173-150B поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ADY-134-173-150B?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-134-173-150B.
Какие частоты поддерживает ADY-134-173-150B?
Рабочая полоса ADY-134-173-150B — 134–173 МГц. Это УКВ-радиосвязь 136–174 МГц.
Какой разъём у ADY-134-173-150B?
1×N. Другие исполнения — уточняйте при заказе.
