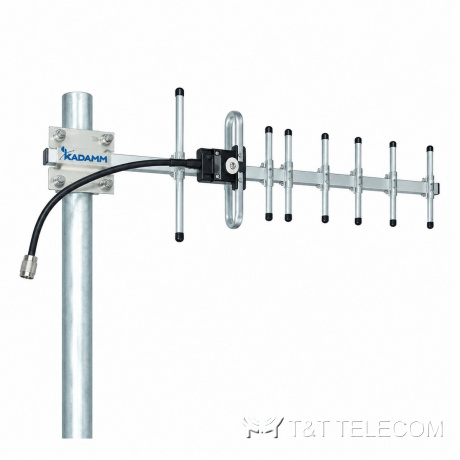

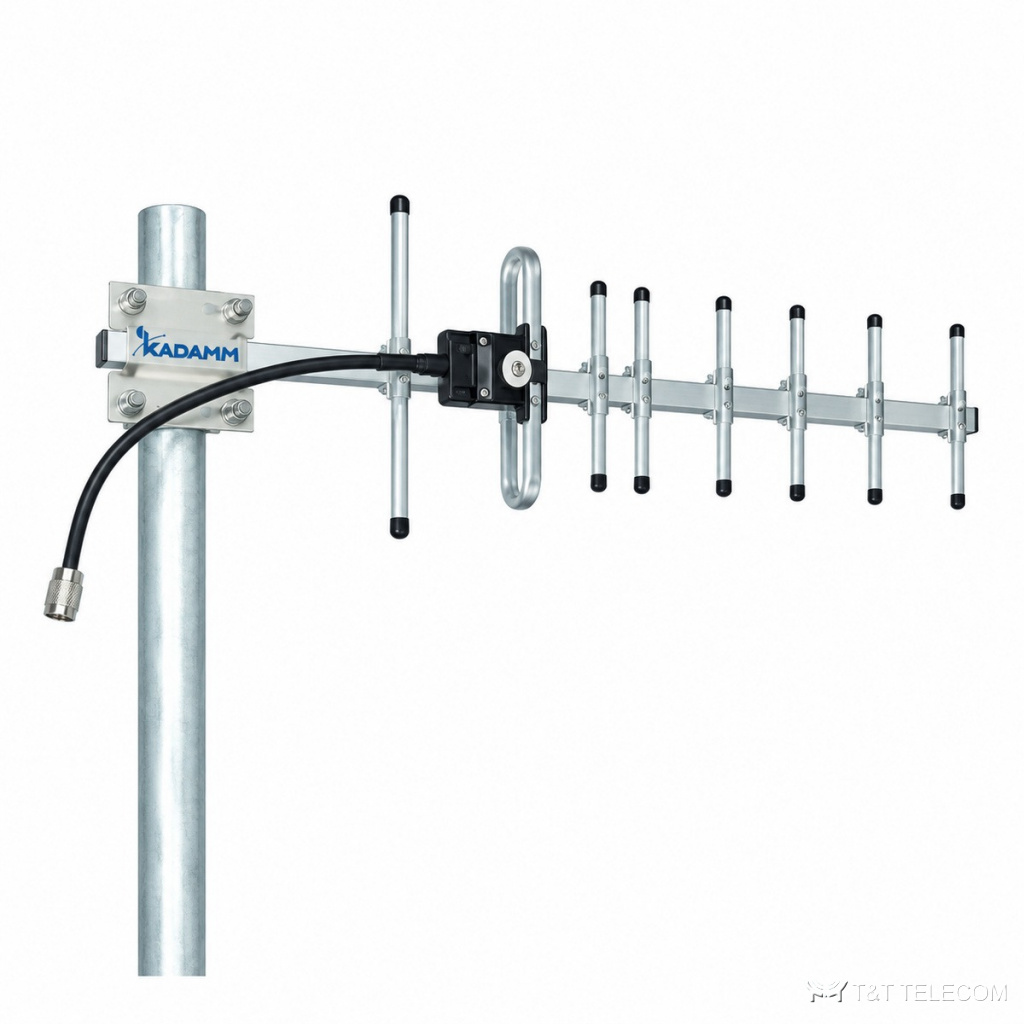

KADAMM ADY-1400-1550-11 — антенна Яги 1,4 ГГц (1400–1550 МГц), 11,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-1400-1550-11 — директорная антенна (Яги). Направленная антенна ADY-1400-1550-11 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-1400-1550-11: полоса 1400–1550 МГц; усиление 11,2 дБи; ширина луча 48°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-1400-1550-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1400–1550 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 48° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или по заказу (IEC 61169-16) |
| Длина | 540 мм |
| Масса антенны | 0,55 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-1400-1550-11: 1400–1550 МГц.
- Коэффициент усиления ADY-1400-1550-11 — 11,2 дБи; больше усиление — уже луч.
- Ширина луча ADY-1400-1550-11: в горизонтальной плоскости 48°, в вертикальной 40°.
- Разъёмы ADY-1400-1550-11 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1400-1550-11: Ø40–50 мм.
- Габариты и масса ADY-1400-1550-11: 0,55 кг.
Поставка и документы
Подберём KADAMM ADY-1400-1550-11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-1400-1550-11?
11,2 дБи. Ширина луча — 48°.
Как крепится ADY-1400-1550-11?
Ø.40–50 мм
Что нужно для подбора ADY-1400-1550-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1400-1550-11.
