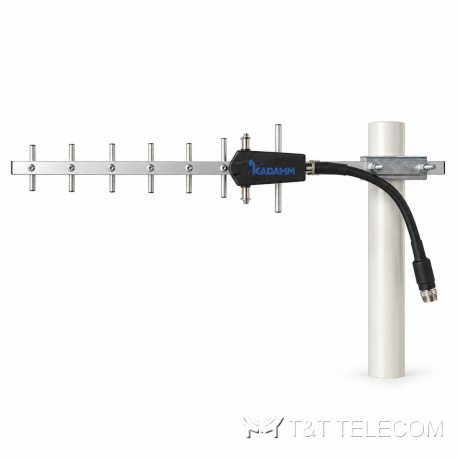

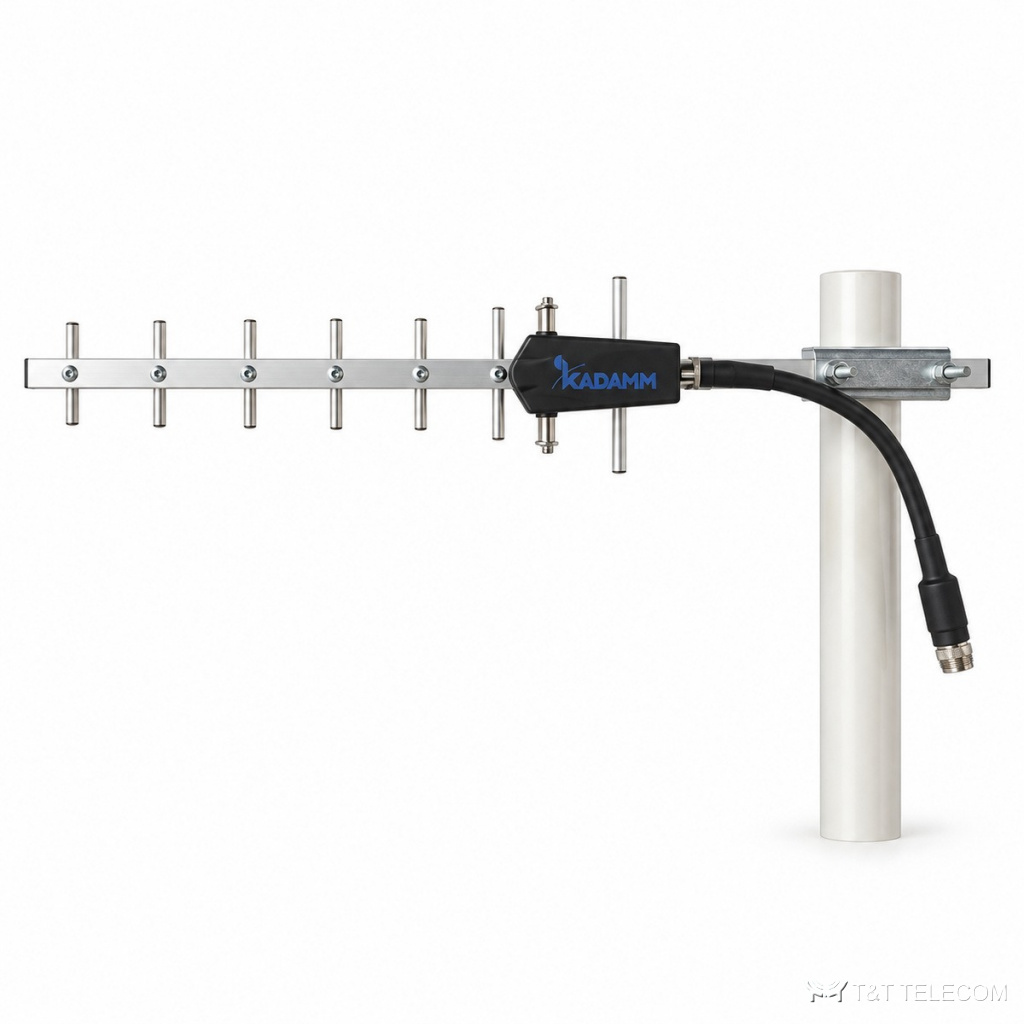

KADAMM ADY-1920-2170-11 — директорная антенна (Яги) 1920–2170 МГц, 11,2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-1920-2170-11 — директорная антенна (Яги). ADY-1920-2170-11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-1920-2170-11: полоса 1920–2170 МГц; усиление 11,2 дБи; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса ADY-1920-2170-11 охватывает UMTS / LTE-2100.
- Связь с удалёнными объектами и ретрансляторами — ADY-1920-2170-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1920–2170 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 520 мм |
| Масса антенны | 0,32 кг |
| Максимальная скорость ветра | 60 м/с |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-1920-2170-11 — 1920–2170 МГц.
- Усиление ADY-1920-2170-11 — 11,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Под разъёмы ADY-1920-2170-11 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-1920-2170-11: на мачту (трубу).
- Габариты и масса ADY-1920-2170-11: 520 мм, 0,32 кг.
Поставка и документы
KADAMM ADY-1920-2170-11 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ADY-1920-2170-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1920-2170-11.
Какие частоты поддерживает ADY-1920-2170-11?
Рабочая полоса ADY-1920-2170-11 — 1920–2170 МГц. Это UMTS / LTE-2100.
Какой разъём у ADY-1920-2170-11?
1×N. Другие исполнения — уточняйте при заказе.
