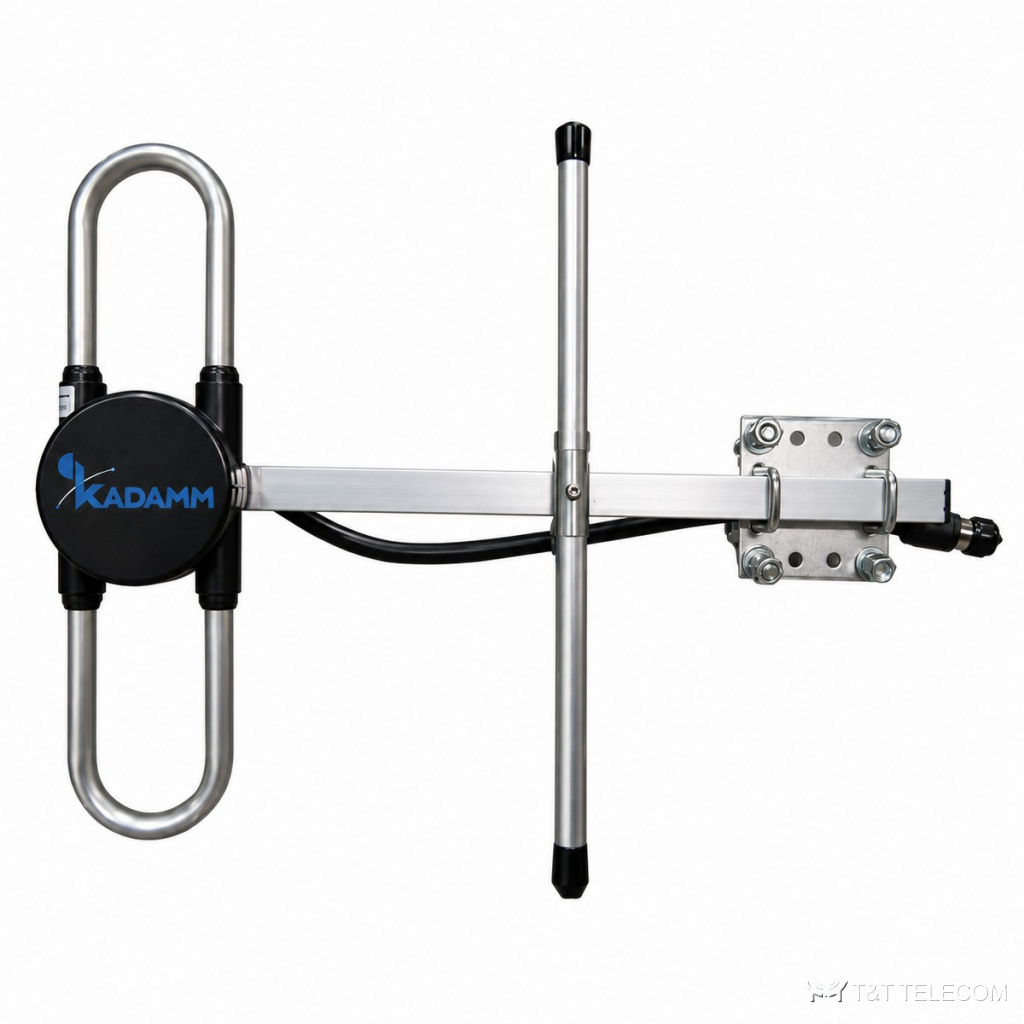

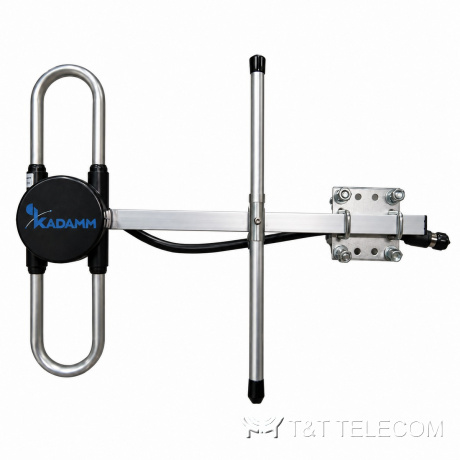

KADAMM ADY-158-168-150B2 — директорная антенна (Яги) 158–168 МГц, 2 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-158-168-150B2 — директорная антенна (Яги). ADY-158-168-150B2 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-158-168-150B2: полоса 158–168 МГц; усиление 2 дБи; ширина луча 120°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Приём слабого сигнала с одного направления — ADY-158-168-150B2.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 158–168 МГц |
| Коэффициент усиления, дБи | 2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 120° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥6 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-158-168-150B2: 158–168 МГц.
- Коэффициент усиления ADY-158-168-150B2 — 2 дБи; больше усиление — уже луч.
- Ширина луча ADY-158-168-150B2: в горизонтальной плоскости 120°, в вертикальной 70°.
- Под разъёмы ADY-158-168-150B2 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-158-168-150B2: Ø40–50 мм.
Поставка и документы
Подберём KADAMM ADY-158-168-150B2 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-158-168-150B2?
2 дБи. Ширина луча — 120°.
Как крепится ADY-158-168-150B2?
Ø.40–50 мм
Что нужно для подбора ADY-158-168-150B2?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-158-168-150B2.
