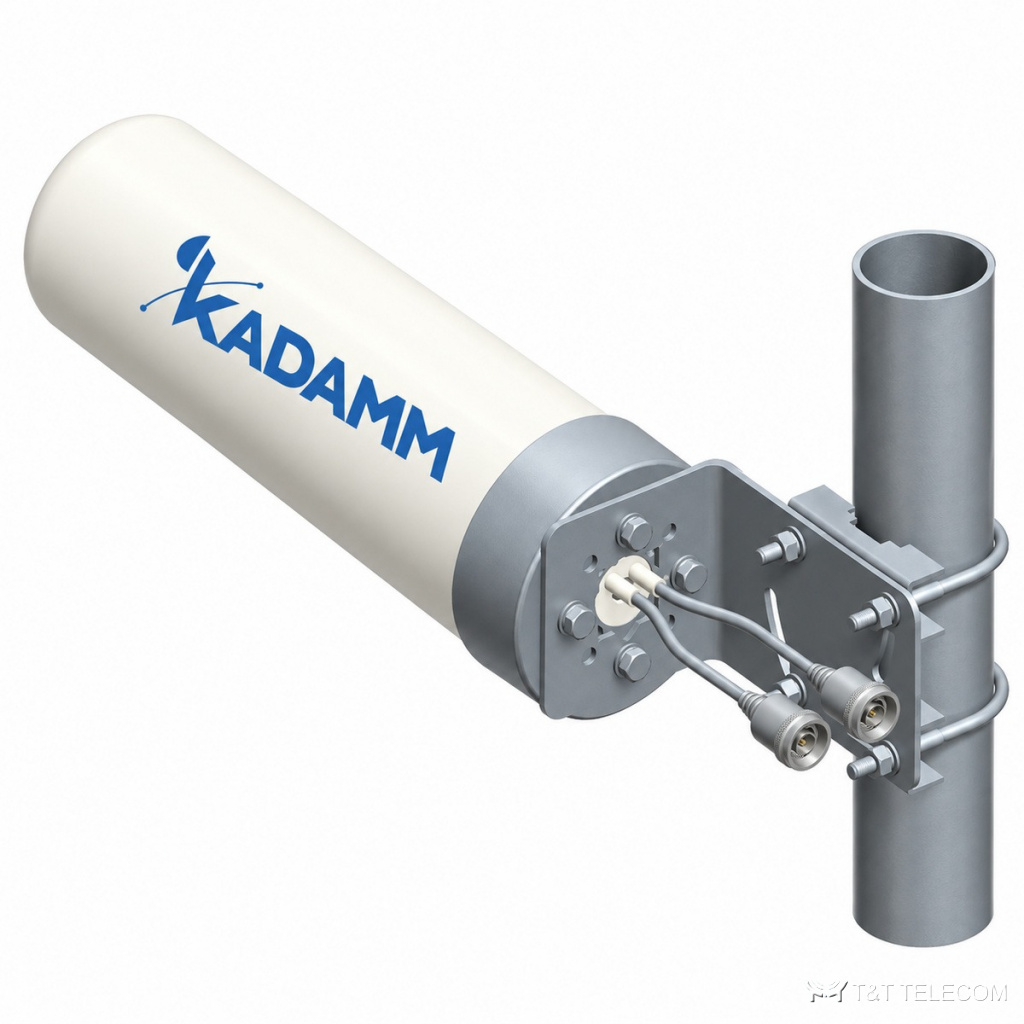

KADAMM ADY-1710-2170-11 — антенна Яги MIMO 1710–2170 МГц, 11 дБи, 2 порта
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-1710-2170-11: директорная антенна (Яги). ADY-1710-2170-11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-1710-2170-11: полоса 1710–2170 МГц; усиление 11 дБи; ширина луча 45°; поляризация ±45°; разъёмы 2×4.3-10; мощность до 200 Вт.
Область применения
- Через ADY-1710-2170-11 работают GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Связь с удалёнными объектами и ретрансляторами — ADY-1710-2170-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2170 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | ±45° |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 200 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Диаметр × длина | Ø96 × 315 мм |
| Размеры упаковки | 506 × 126 × 132 мм |
| Масса антенны | 0,85 кг |
| Максимальная скорость ветра | 36,9 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | −30…0° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø30–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-1710-2170-11 — 1710–2170 МГц.
- Усиление ADY-1710-2170-11 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-1710-2170-11: в горизонтальной плоскости 45°, в вертикальной 45 ± 10°.
- Под разъёмы ADY-1710-2170-11 (2×4.3-10) подбирают джамперы и переходы.
- Монтаж ADY-1710-2170-11: Ø30–50 мм.
- Габариты и масса ADY-1710-2170-11: 506 × 126 × 132 мм, 0,85 кг.
Поставка и документы
Подберём KADAMM ADY-1710-2170-11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-1710-2170-11?
2×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1710-2170-11?
11 дБи. Ширина луча — 45°.
Как крепится ADY-1710-2170-11?
Ø.30–50 мм
