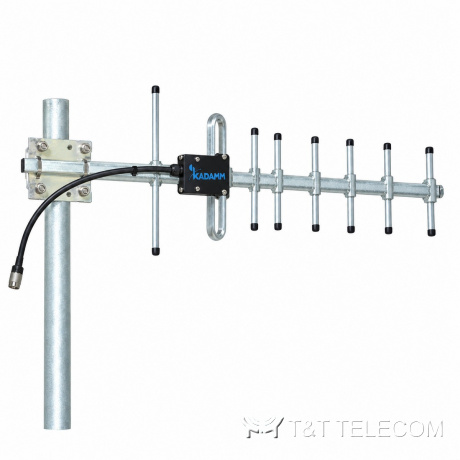

KADAMM ADY-1400-1550-9 — антенна Яги 1,4 ГГц (1400–1550 МГц), 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

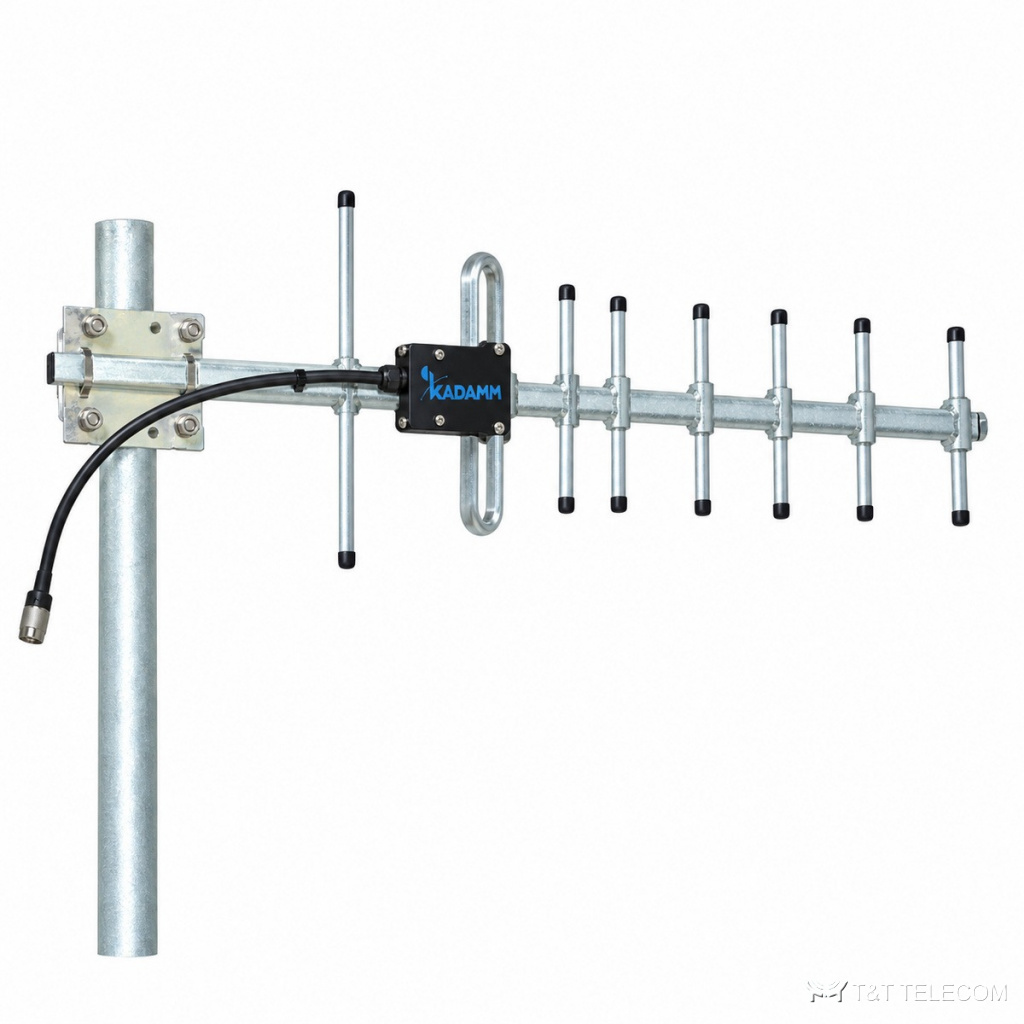

KADAMM ADY-1400-1550-9: директорная антенна (Яги). Направленная антенна ADY-1400-1550-9 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-1400-1550-9: полоса 1400–1550 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Приём слабого сигнала с одного направления — ADY-1400-1550-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1400–1550 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или по заказу (IEC 61169-16) |
| Длина | 370 мм |
| Масса антенны | 0,52 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-1400-1550-9: 1400–1550 МГц.
- Коэффициент усиления ADY-1400-1550-9 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-1400-1550-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Под разъёмы ADY-1400-1550-9 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-1400-1550-9: Ø40–50 мм.
- Габариты и масса ADY-1400-1550-9: 0,52 кг.
Поставка и документы
Подберём KADAMM ADY-1400-1550-9 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-1400-1550-9?
Ø.40–50 мм
Что нужно для подбора ADY-1400-1550-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1400-1550-9.
Какие частоты поддерживает ADY-1400-1550-9?
Рабочая полоса ADY-1400-1550-9 — 1400–1550 МГц.
