KADAMM ADY-1120-1200-11 — антенна Яги 1,2 ГГц (1120–1200 МГц), 11,2 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

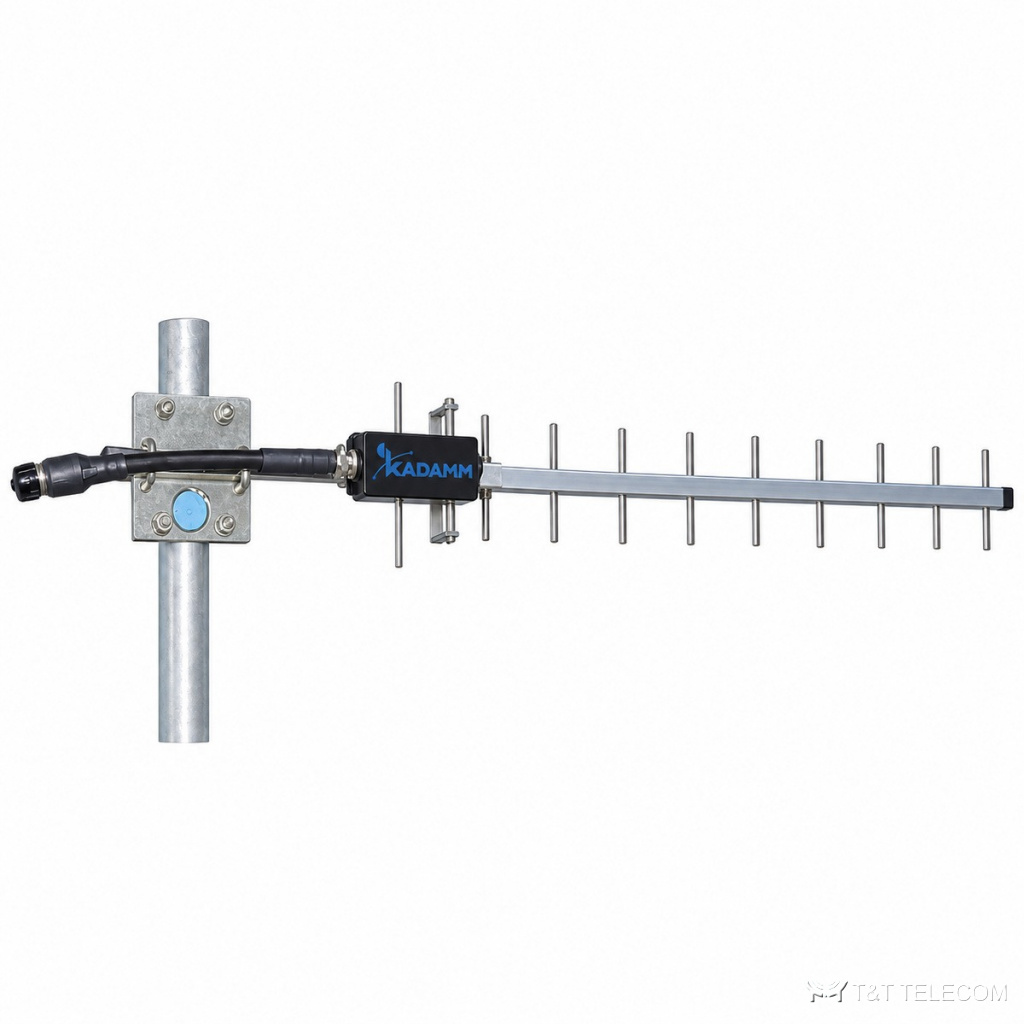

Модель KADAMM ADY-1120-1200-11 — директорная антенна (Яги). ADY-1120-1200-11 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-1120-1200-11: полоса 1120–1200 МГц; усиление 11,2 дБи; ширина луча 48°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-1120-1200-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1120–1200 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 48° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 800 мм |
| Масса антенны | 0,75 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-1120-1200-11: 1120–1200 МГц.
- Усиление ADY-1120-1200-11 — 11,2 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-1120-1200-11: в горизонтальной плоскости 48°, в вертикальной 40°.
- Под разъёмы ADY-1120-1200-11 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-1120-1200-11: Ø40–50 мм.
- Габариты и масса ADY-1120-1200-11: 0,75 кг.
Поставка и документы
Подберём KADAMM ADY-1120-1200-11 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-1120-1200-11?
Ø.40–50 мм
Что нужно для подбора ADY-1120-1200-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1120-1200-11.
Какие частоты поддерживает ADY-1120-1200-11?
Рабочая полоса ADY-1120-1200-11 — 1120–1200 МГц.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM ADY-1120-1200-11 — техническое описание 181.73 КБ
