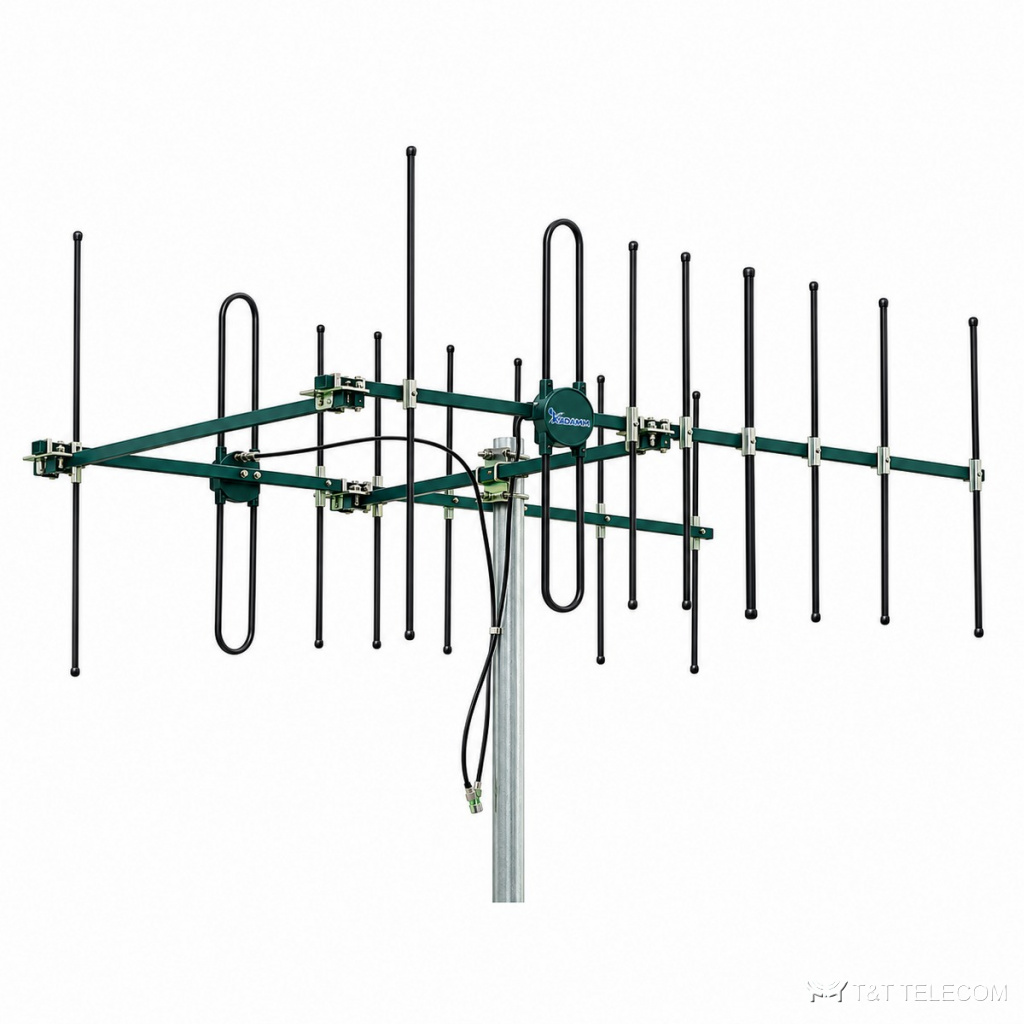

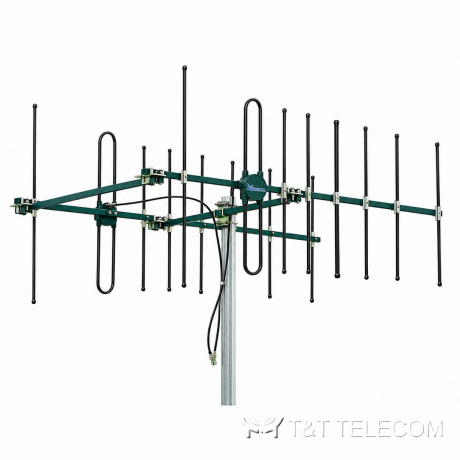

KADAMM ADY-134-173-150E — директорная антенна (Яги) 134–173 МГц, 14,5 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-134-173-150E: директорная антенна (Яги). Направленная антенна ADY-134-173-150E используется, когда нужно дотянуться до удалённой станции или ретранслятора. Ключевые параметры ADY-134-173-150E: полоса 134–173 МГц; усиление 14,5 дБи; ширина луча 20°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Через ADY-134-173-150E работают УКВ-радиосвязь 136–174 МГц.
- Связь с удалёнными объектами и ретрансляторами — ADY-134-173-150E.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 14,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 20° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 2000 мм |
| Масса антенны | 7 кг |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-134-173-150E — 134–173 МГц.
- Коэффициент усиления ADY-134-173-150E — 14,5 дБи; больше усиление — уже луч.
- Ширина луча ADY-134-173-150E: в горизонтальной плоскости 20°, в вертикальной 40°.
- Под разъёмы ADY-134-173-150E (1×N) подбирают джамперы и переходы.
- Монтаж ADY-134-173-150E: Ø40–50 мм.
- Габариты и масса ADY-134-173-150E: 2000 мм, 7 кг.
Поставка и документы
Подберём KADAMM ADY-134-173-150E под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-134-173-150E?
14,5 дБи. Ширина луча — 20°.
Как крепится ADY-134-173-150E?
Ø.40–50 мм
Что нужно для подбора ADY-134-173-150E?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-134-173-150E.
