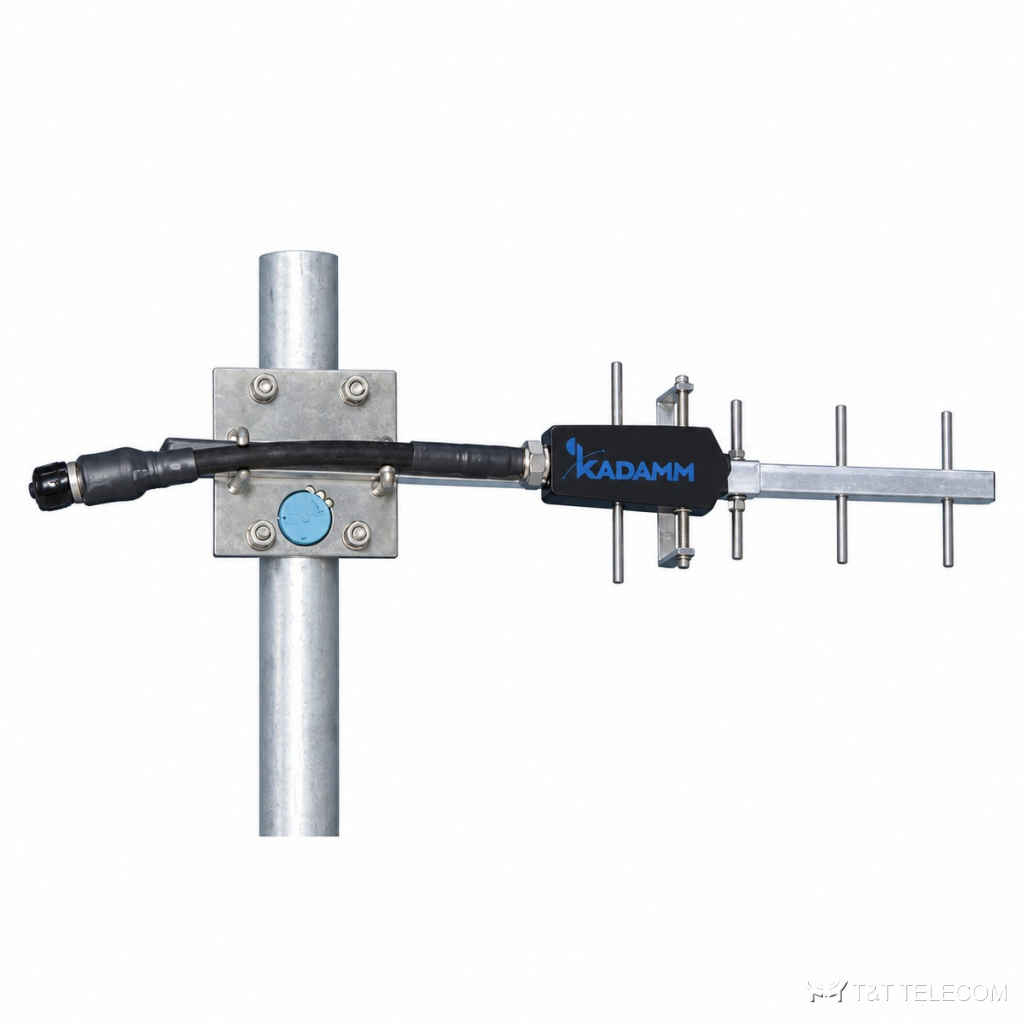

KADAMM ADY-1800-1990-9: директорная антенна (Яги). ADY-1800-1990-9 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-1800-1990-9: полоса 1800–1990 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Связь с удалёнными объектами и ретрансляторами — ADY-1800-1990-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1800–1990 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥14 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (IEC 61169-16) |
| Длина | 390 мм |
| Масса антенны | 0,65 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-1800-1990-9: 1800–1990 МГц.
- Коэффициент усиления ADY-1800-1990-9 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-1800-1990-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Под разъёмы ADY-1800-1990-9 (1×N) подбирают джамперы и переходы.
- Габариты и масса ADY-1800-1990-9: 0,65 кг.
Поставка и документы
Поставляем KADAMM ADY-1800-1990-9 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-1800-1990-9?
9 дБи. Ширина луча — 54°.
Что нужно для подбора ADY-1800-1990-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1800-1990-9.
Какие частоты поддерживает ADY-1800-1990-9?
Рабочая полоса ADY-1800-1990-9 — 1800–1990 МГц.
