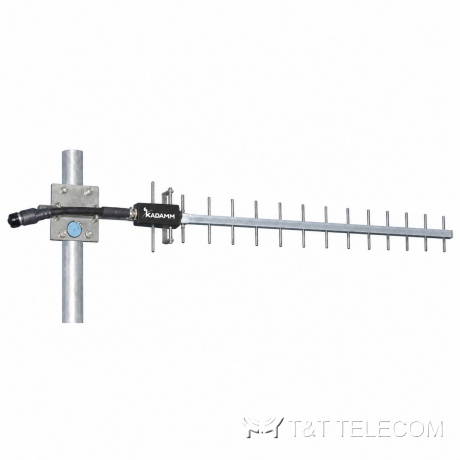

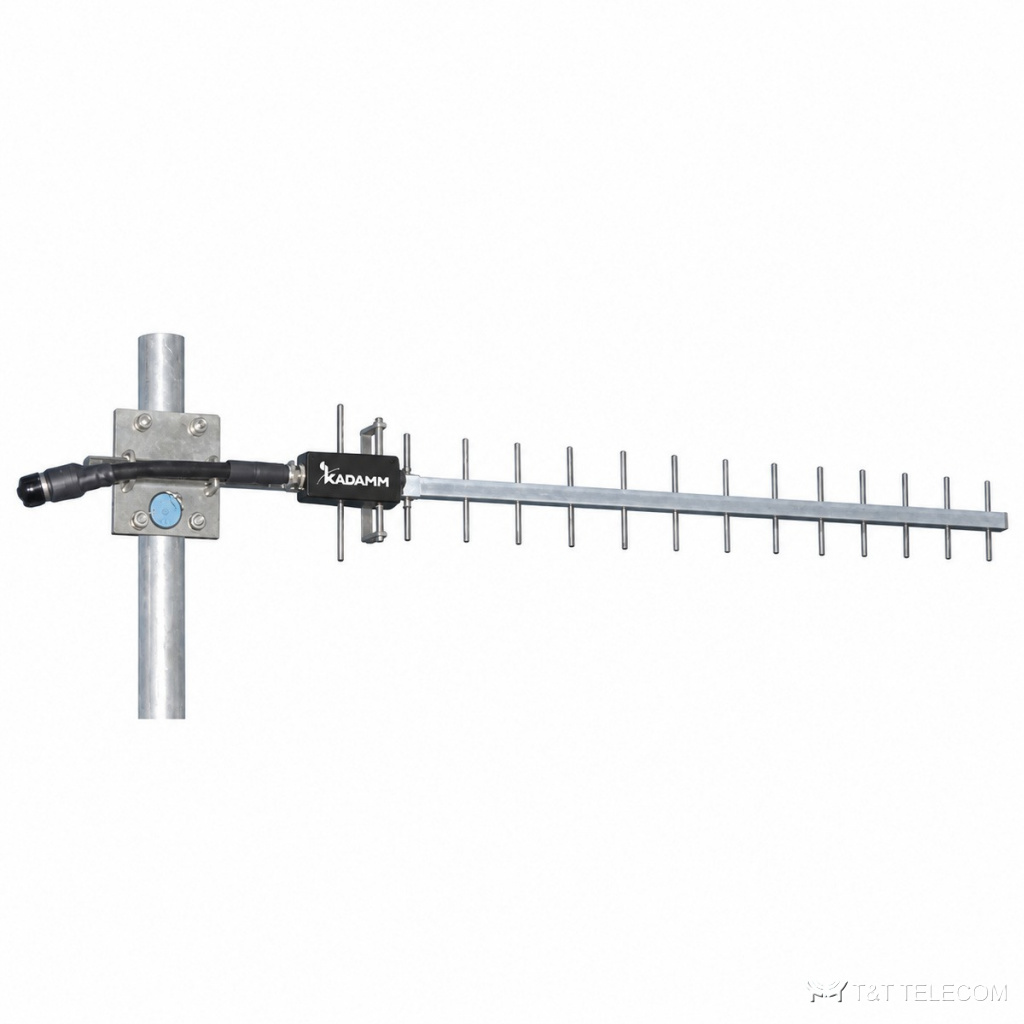

KADAMM ADY-1120-1200-13 — антенна Яги 1,2 ГГц (1120–1200 МГц), 13 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-1120-1200-13 — директорная антенна (Яги). ADY-1120-1200-13 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-1120-1200-13: полоса 1120–1200 МГц; усиление 13 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Приём слабого сигнала с одного направления — ADY-1120-1200-13.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1120–1200 МГц |
| Коэффициент усиления, дБи | 13 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Длина | 1200 мм |
| Масса антенны | 1 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-1120-1200-13 — 1120–1200 МГц.
- Коэффициент усиления ADY-1120-1200-13 — 13 дБи; больше усиление — уже луч.
- Ширина луча ADY-1120-1200-13: в горизонтальной плоскости 30°, в вертикальной 30°.
- Разъёмы ADY-1120-1200-13 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1120-1200-13: Ø40–50 мм.
- Габариты и масса ADY-1120-1200-13: 1 кг.
Поставка и документы
KADAMM ADY-1120-1200-13 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ADY-1120-1200-13?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1120-1200-13?
13 дБи. Ширина луча — 30°.
Как крепится ADY-1120-1200-13?
Ø.40–50 мм
