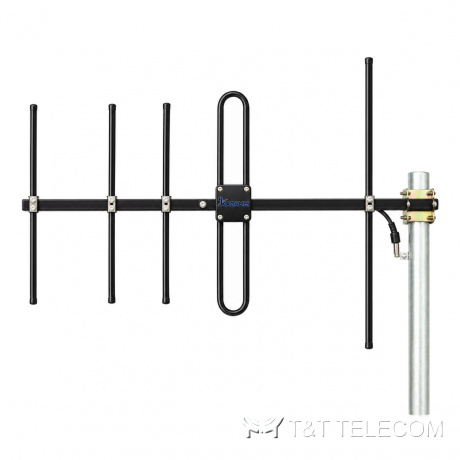

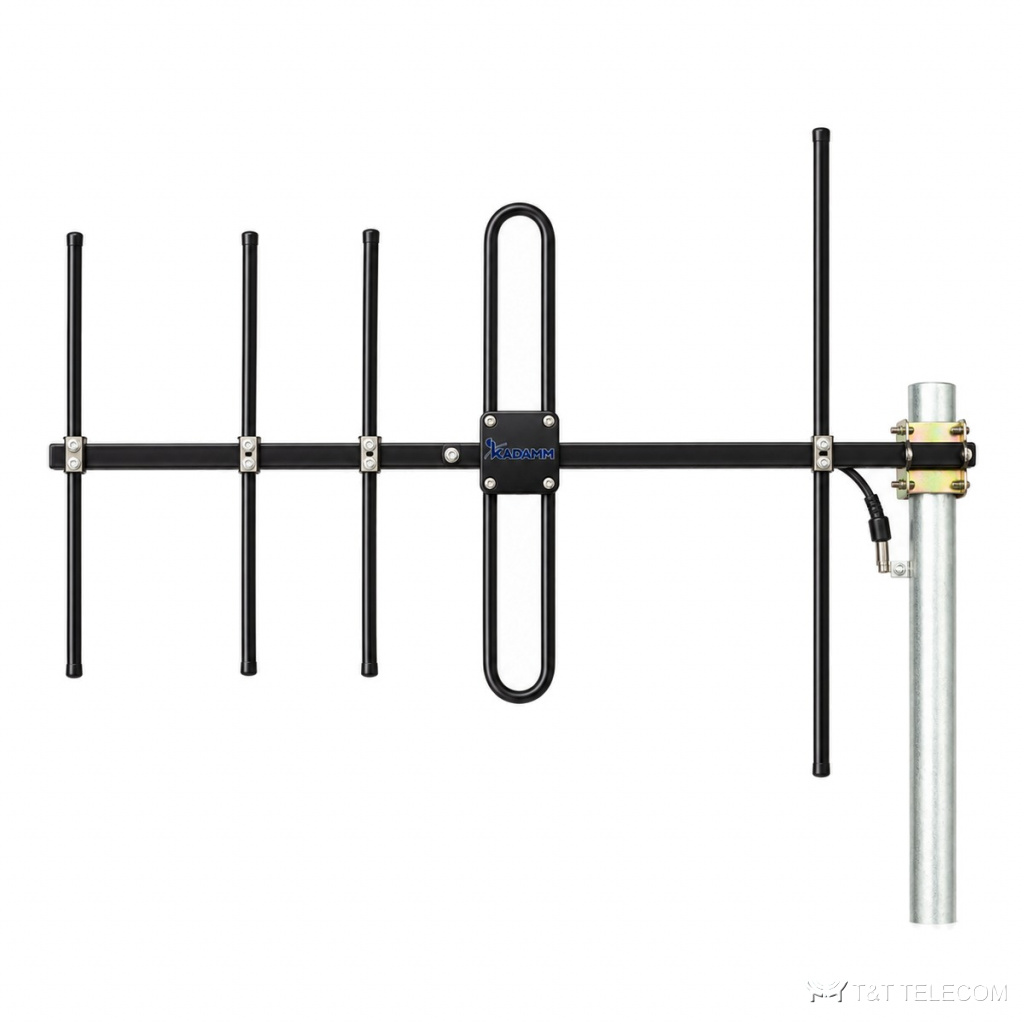

KADAMM ADY-156-166-150B7 — директорная антенна (Яги) 156–166 МГц, 11 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-156-166-150B7: директорная антенна (Яги). ADY-156-166-150B7 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-156-166-150B7: полоса 156–166 МГц; усиление 11 дБи; ширина луча 55°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Приём слабого сигнала с одного направления — ADY-156-166-150B7.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–166 МГц |
| Коэффициент усиления, дБи | 11 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 55° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 1800 мм |
| Масса антенны | 2,4 кг |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-156-166-150B7 — 156–166 МГц.
- Усиление ADY-156-166-150B7 — 11 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-156-166-150B7: в горизонтальной плоскости 55°, в вертикальной 50°.
- Под разъёмы ADY-156-166-150B7 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-156-166-150B7: Ø40–50 мм.
- Габариты и масса ADY-156-166-150B7: 1800 мм, 2,4 кг.
Поставка и документы
KADAMM ADY-156-166-150B7 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Что нужно для подбора ADY-156-166-150B7?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-156-166-150B7.
Какие частоты поддерживает ADY-156-166-150B7?
Рабочая полоса ADY-156-166-150B7 — 156–166 МГц.
Какой разъём у ADY-156-166-150B7?
1×N. Другие исполнения — уточняйте при заказе.
