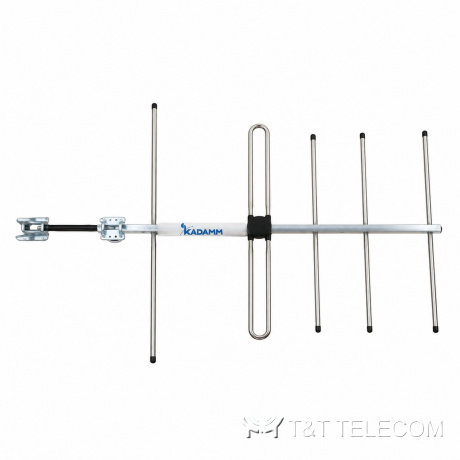

KADAMM ADY-156-165-9 — антенна Яги 156–165 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

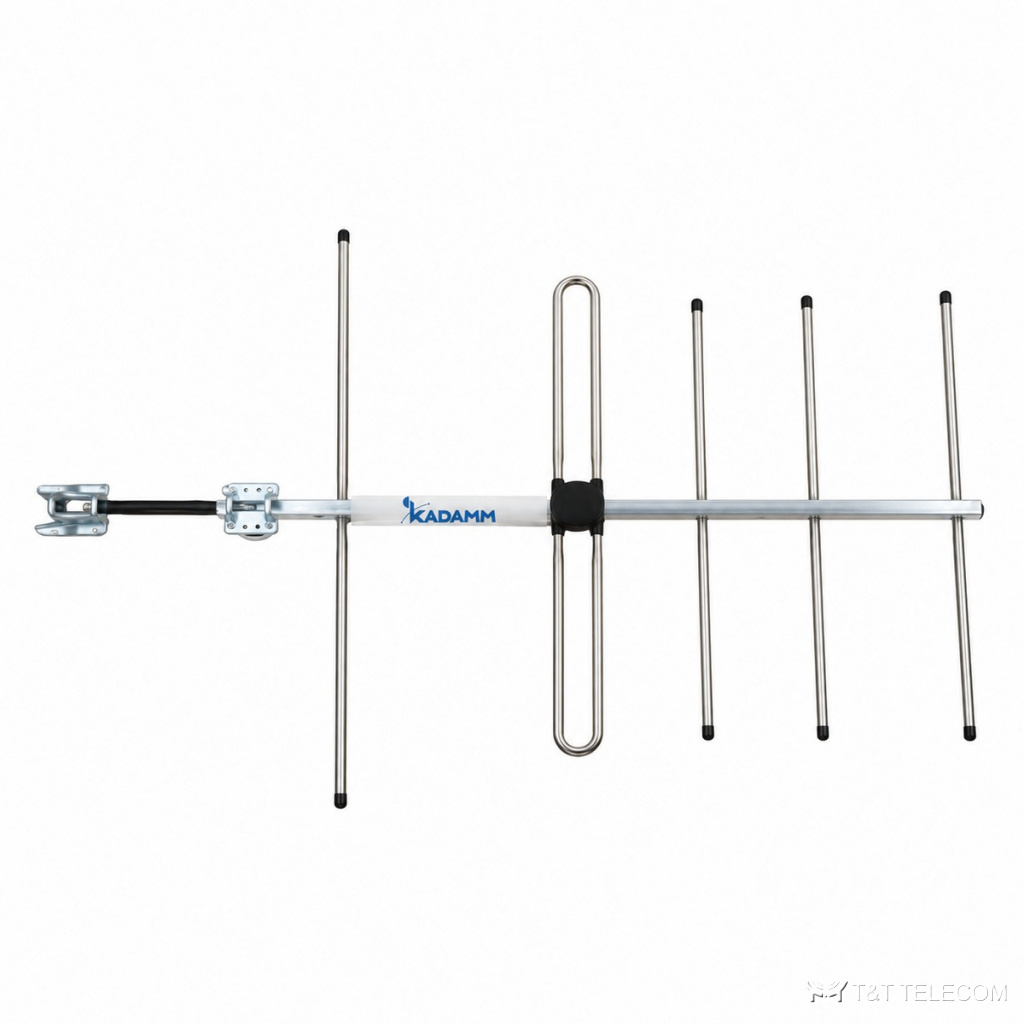

KADAMM ADY-156-165-9: директорная антенна (Яги). ADY-156-165-9 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-156-165-9: полоса 156–165 МГц; усиление 9 дБи; ширина луча 54°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×UHF; мощность до 50 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-156-165-9.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 156–165 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 54° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 48° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 13 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка UHF |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1700 × 1026 мм |
| Масса антенны | 2,7 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø30–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы ADY-156-165-9: 156–165 МГц.
- Коэффициент усиления ADY-156-165-9 — 9 дБи; больше усиление — уже луч.
- Ширина луча ADY-156-165-9: в горизонтальной плоскости 54°, в вертикальной 48°.
- Разъёмы ADY-156-165-9 — 1×UHF; кабельные сборки готовят под них заранее.
- Монтаж ADY-156-165-9: Ø30–50 мм.
- Габариты и масса ADY-156-165-9: 1700 × 1026 мм, 2,7 кг.
Поставка и документы
Подберём KADAMM ADY-156-165-9 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-156-165-9?
Ø.30–50 мм
Что нужно для подбора ADY-156-165-9?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-156-165-9.
Какие частоты поддерживает ADY-156-165-9?
Рабочая полоса ADY-156-165-9 — 156–165 МГц.
