KADAMM ADY-1400-1550-12 — антенна Яги 1,4 ГГц (1400–1550 МГц), 12 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

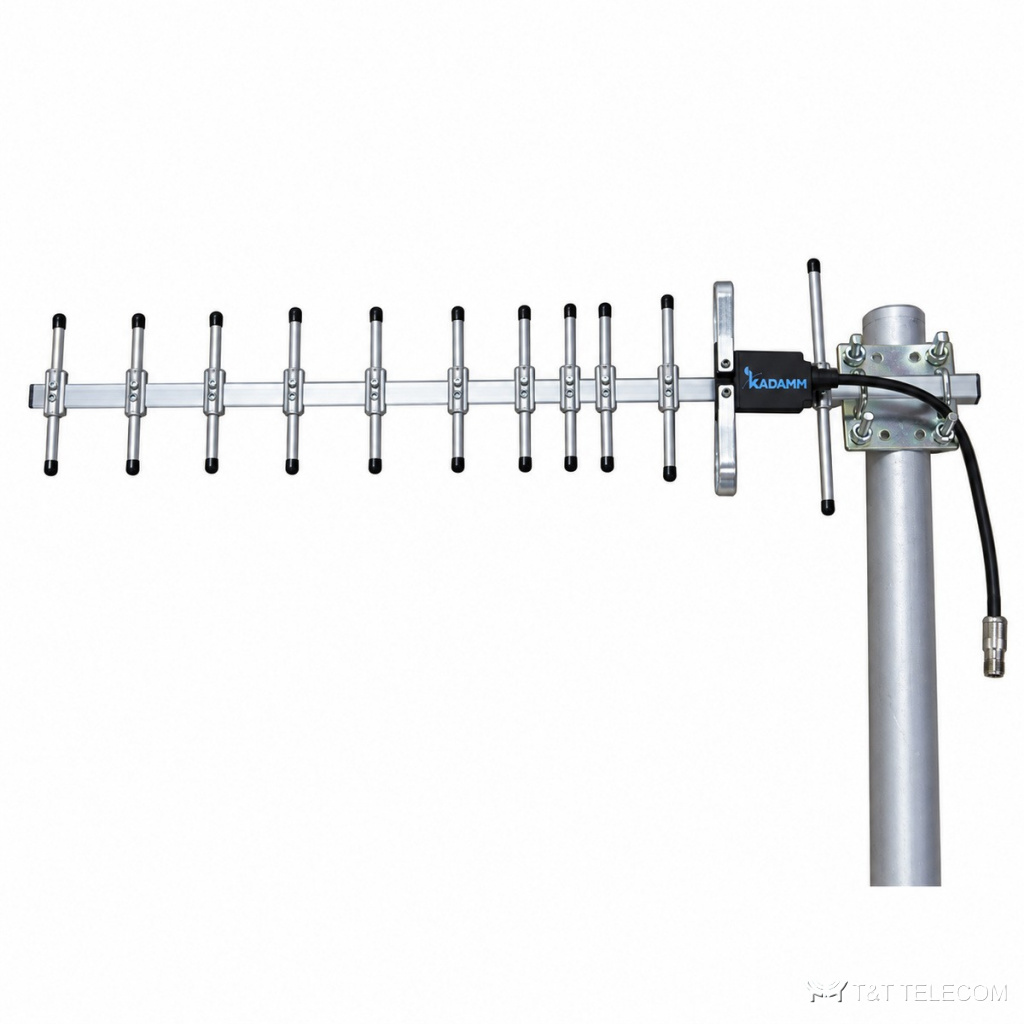

KADAMM ADY-1400-1550-12: директорная антенна (Яги). ADY-1400-1550-12 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Ключевые параметры ADY-1400-1550-12: полоса 1400–1550 МГц; усиление 12 дБи; ширина луча 36°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-1400-1550-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1400–1550 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N или по заказу (IEC 61169-16) |
| Длина | 900 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø30 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-1400-1550-12: 1400–1550 МГц.
- Коэффициент усиления ADY-1400-1550-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча ADY-1400-1550-12: в горизонтальной плоскости 36°, в вертикальной 32°.
- Разъёмы ADY-1400-1550-12 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1400-1550-12: Ø30 мм.
- Габариты и масса ADY-1400-1550-12: 1 кг.
Поставка и документы
Подберём KADAMM ADY-1400-1550-12 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-1400-1550-12?
Рабочая полоса ADY-1400-1550-12 — 1400–1550 МГц.
Какой разъём у ADY-1400-1550-12?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1400-1550-12?
12 дБи. Ширина луча — 36°.
