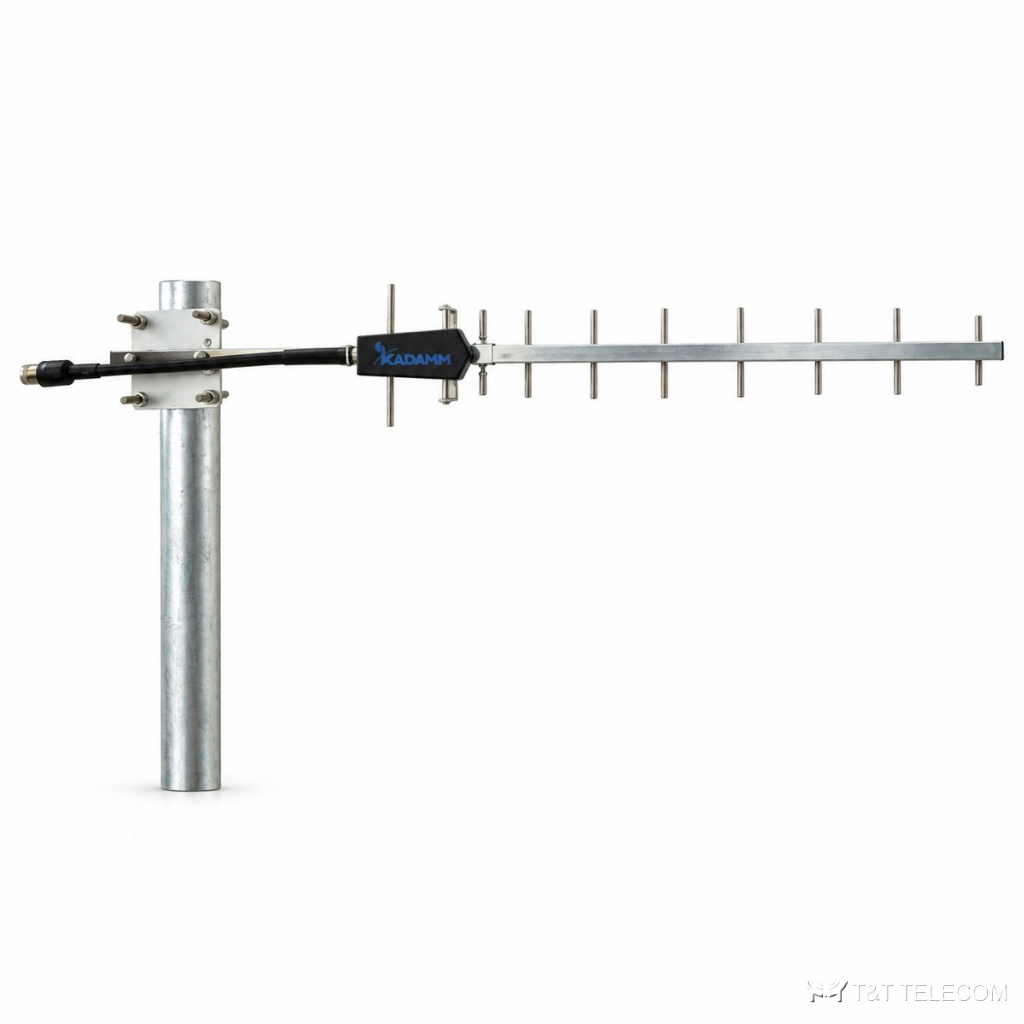

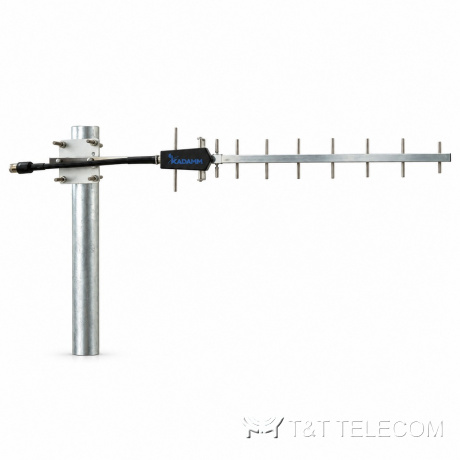

KADAMM ADY-1850-2170-12 — директорная антенна (Яги) 1850–2170 МГц, 11,8 дБи, 1 порт
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM ADY-1850-2170-12 — директорная антенна (Яги). ADY-1850-2170-12 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Коротко о ADY-1850-2170-12: полоса 1850–2170 МГц; усиление 11,8 дБи; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Диапазоны ADY-1850-2170-12: UMTS / LTE-2100.
- Связь с удалёнными объектами и ретрансляторами — ADY-1850-2170-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1850–2170 МГц |
| Коэффициент усиления, дБи | 11,8 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 36° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 650 мм |
| Масса антенны | 1,0 кг |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-1850-2170-12 — 1850–2170 МГц.
- Усиление ADY-1850-2170-12 — 11,8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-1850-2170-12: в вертикальной 36°.
- Разъёмы ADY-1850-2170-12 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1850-2170-12: Ø40–50 мм.
- Габариты и масса ADY-1850-2170-12: 650 мм, 1,0 кг.
Поставка и документы
KADAMM ADY-1850-2170-12 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у ADY-1850-2170-12?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1850-2170-12?
11,8 дБи.
Как крепится ADY-1850-2170-12?
Ø.40–50 мм
