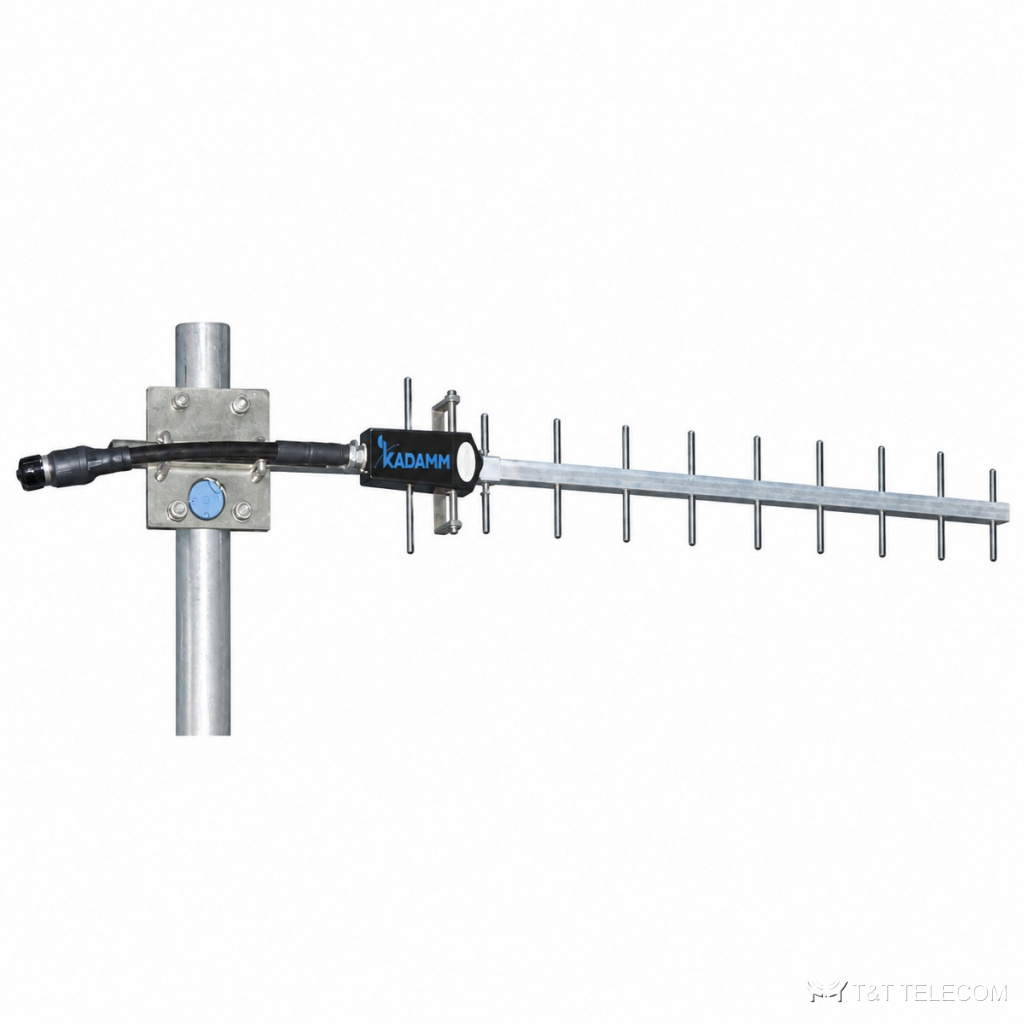

KADAMM ADY-1120-1200-95 — антенна Яги 1,2 ГГц (1120–1200 МГц), 9,5 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-1120-1200-95: директорная антенна (Яги). ADY-1120-1200-95 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-1120-1200-95: полоса 1120–1200 МГц; усиление 9,5 дБи; ширина луча 50°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Область применения
- Связь с удалёнными объектами и ретрансляторами — ADY-1120-1200-95.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1120–1200 МГц |
| Коэффициент усиления, дБи | 9,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 700 мм |
| Масса антенны | 0,7 кг |
| Максимальная скорость ветра | － м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ADY-1120-1200-95: 1120–1200 МГц.
- Коэффициент усиления ADY-1120-1200-95 — 9,5 дБи; больше усиление — уже луч.
- Ширина луча ADY-1120-1200-95: в горизонтальной плоскости 50°, в вертикальной 45°.
- Разъёмы ADY-1120-1200-95 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1120-1200-95: Ø40–50 мм.
- Габариты и масса ADY-1120-1200-95: 0,7 кг.
Поставка и документы
Подберём KADAMM ADY-1120-1200-95 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится ADY-1120-1200-95?
Ø.40–50 мм
Что нужно для подбора ADY-1120-1200-95?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1120-1200-95.
Какие частоты поддерживает ADY-1120-1200-95?
Рабочая полоса ADY-1120-1200-95 — 1120–1200 МГц.
