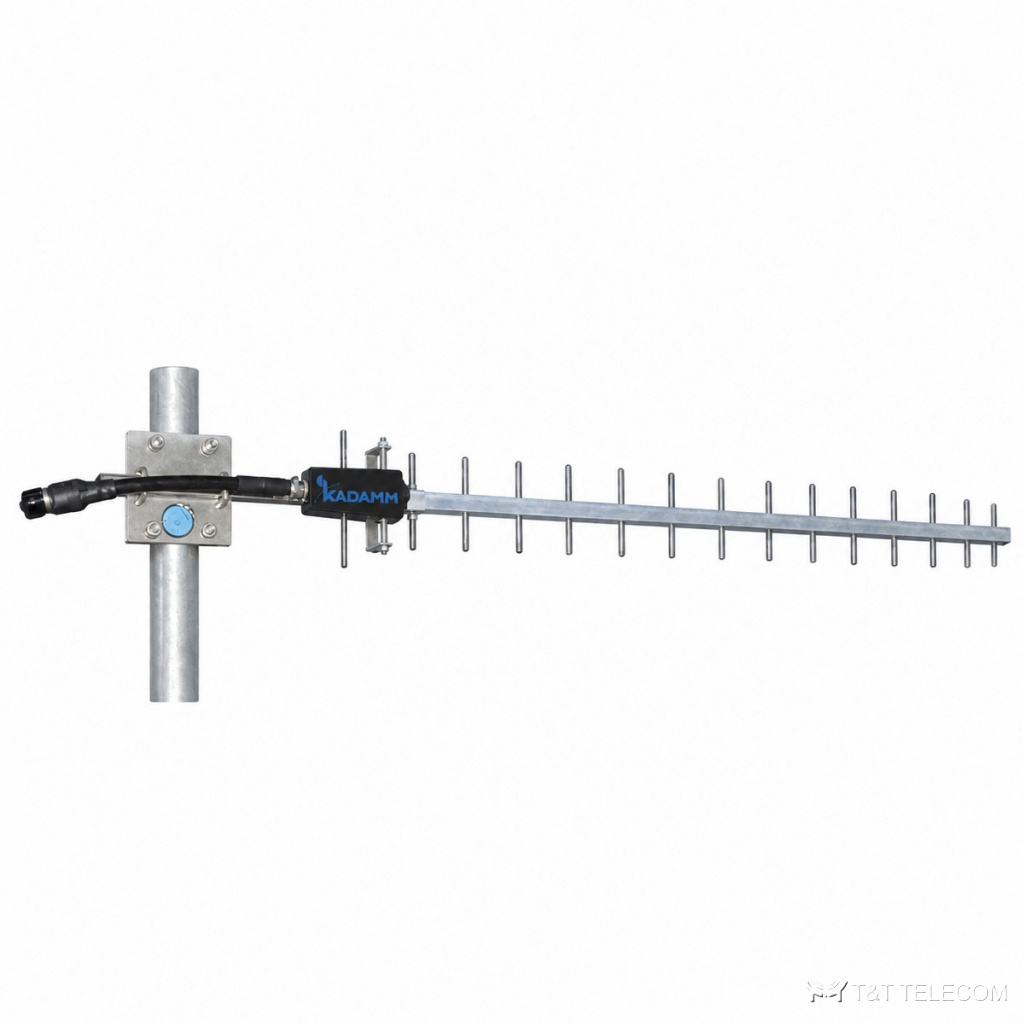

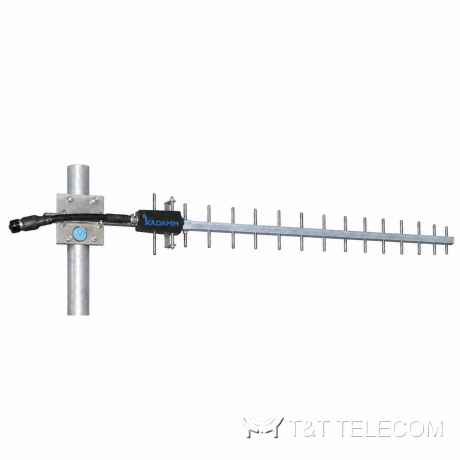

KADAMM ADY-1120-1200-12 — антенна Яги 1,2 ГГц (1120–1200 МГц), 12 дБи
Антенны Яги (волновой канал)
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ADY-1120-1200-12: директорная антенна (Яги). Направленная антенна ADY-1120-1200-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-1120-1200-12: полоса 1120–1200 МГц; усиление 12 дБи; ширина луча 36°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Связь с удалёнными объектами и ретрансляторами — ADY-1120-1200-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1120–1200 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 1050 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Как подобрать
- Сверьте частоты своей сети с полосой ADY-1120-1200-12 — 1120–1200 МГц.
- Усиление ADY-1120-1200-12 — 12 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча ADY-1120-1200-12: в горизонтальной плоскости 36°, в вертикальной 32°.
- Под разъёмы ADY-1120-1200-12 (1×N) подбирают джамперы и переходы.
- Монтаж ADY-1120-1200-12: Ø40–50 мм.
- Габариты и масса ADY-1120-1200-12: 0,9 кг.
Поставка и документы
Подберём KADAMM ADY-1120-1200-12 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ADY-1120-1200-12?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1120-1200-12?
12 дБи. Ширина луча — 36°.
Как крепится ADY-1120-1200-12?
Ø.40–50 мм
