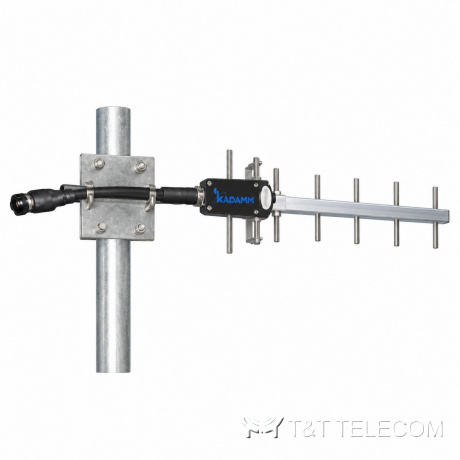

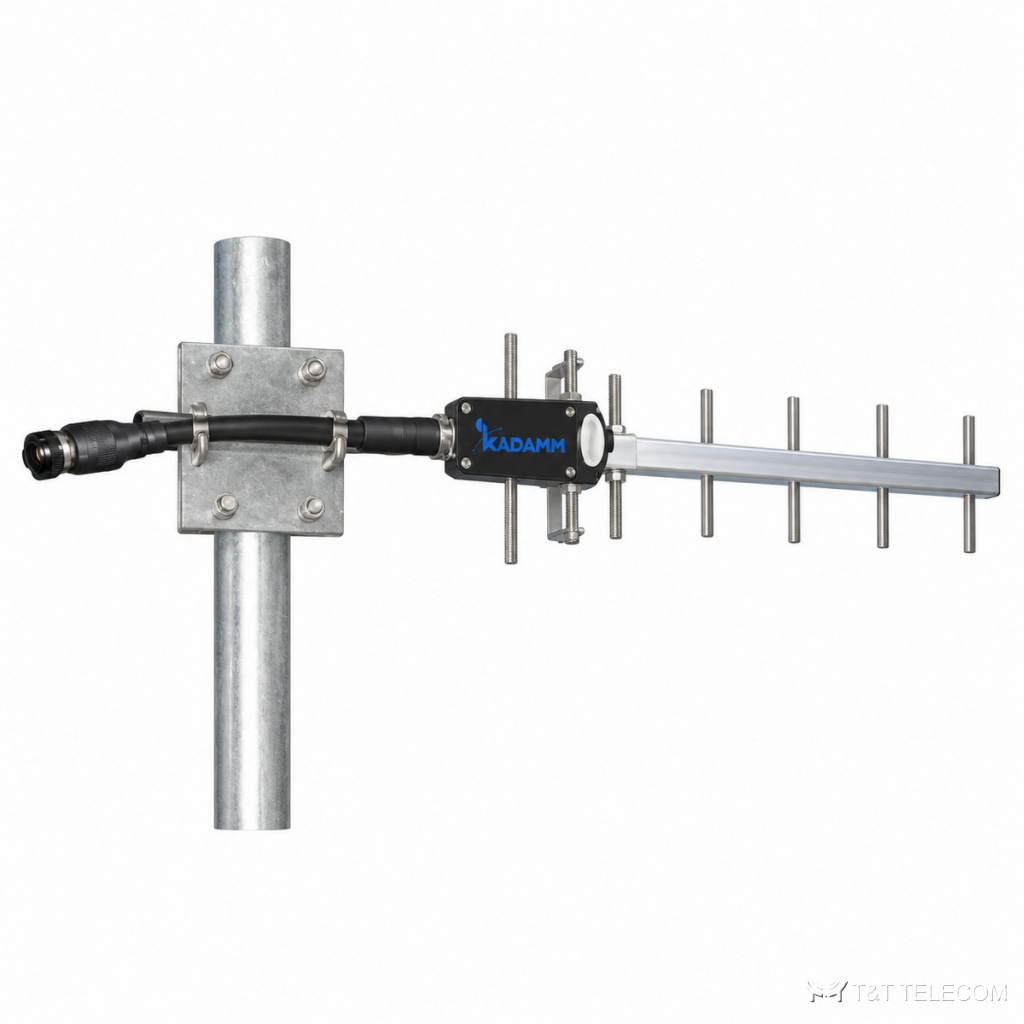

Модель KADAMM ADY-1710-1990-11 — директорная антенна (Яги). Направленная антенна ADY-1710-1990-11 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Основные данные ADY-1710-1990-11: полоса 1710–1990 МГц; усиление 11,2 дБи; ширина луча 48°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Полоса ADY-1710-1990-11 охватывает GSM-1800 и LTE-1800.
- Связь с удалёнными объектами и ретрансляторами — ADY-1710-1990-11.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–1990 МГц |
| Коэффициент усиления, дБи | 11,2 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 48° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 520 мм |
| Масса антенны | 0,66 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой ADY-1710-1990-11 — 1710–1990 МГц.
- Коэффициент усиления ADY-1710-1990-11 — 11,2 дБи; больше усиление — уже луч.
- Ширина луча ADY-1710-1990-11: в горизонтальной плоскости 48°, в вертикальной 40°.
- Разъёмы ADY-1710-1990-11 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1710-1990-11: Ø40–50 мм.
- Габариты и масса ADY-1710-1990-11: 0,66 кг.
Поставка и документы
KADAMM ADY-1710-1990-11 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится ADY-1710-1990-11?
Ø.40–50 мм
Что нужно для подбора ADY-1710-1990-11?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1710-1990-11.
Какие частоты поддерживает ADY-1710-1990-11?
Рабочая полоса ADY-1710-1990-11 — 1710–1990 МГц. Это GSM-1800 и LTE-1800.
