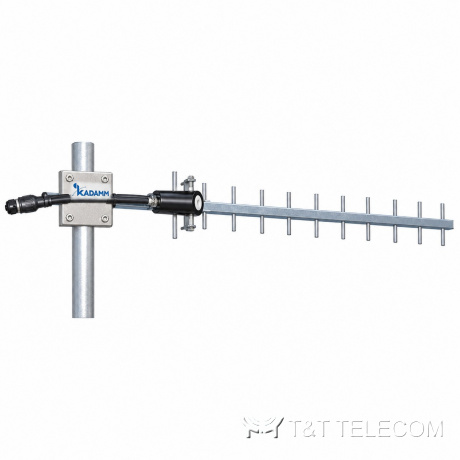

KADAMM ADY-1710-1990-12 — антенна Яги 1710–1990 МГц, 12 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

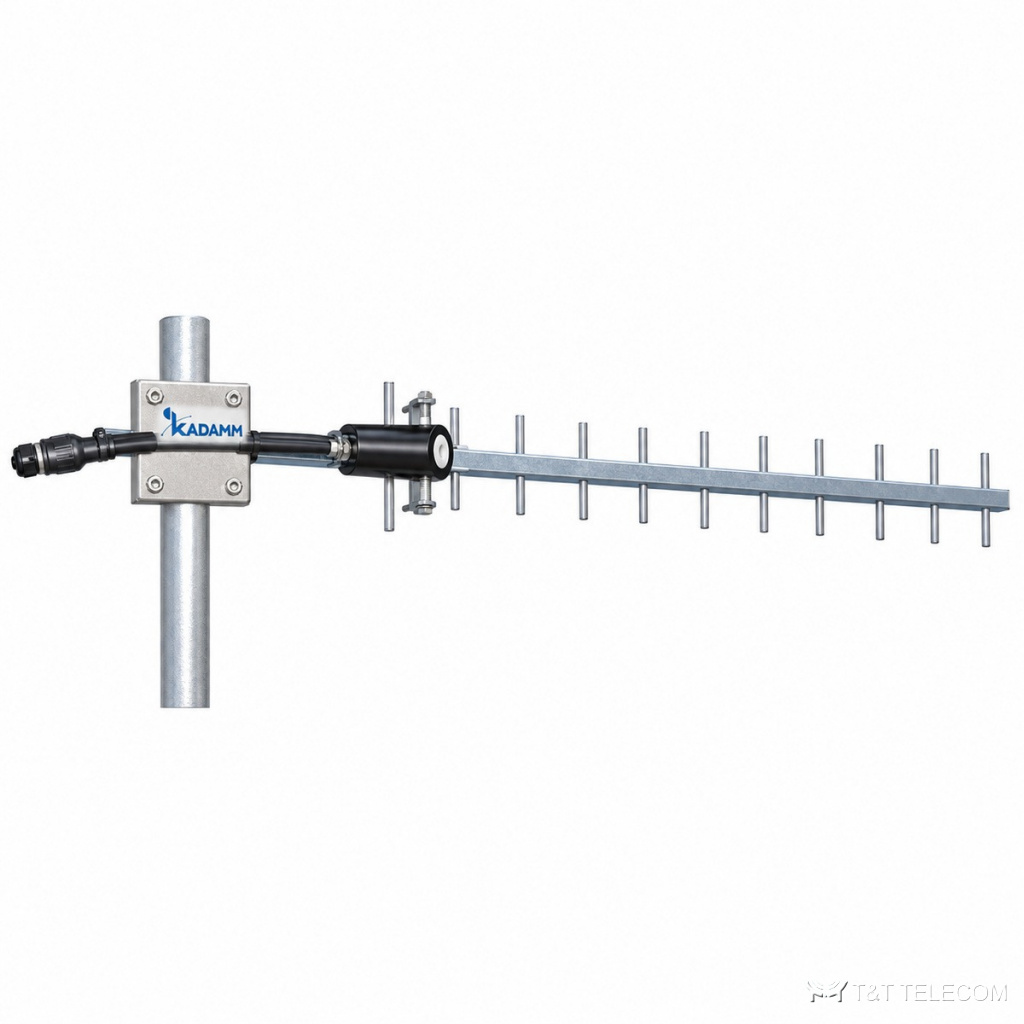

Модель KADAMM ADY-1710-1990-12 — директорная антенна (Яги). Направленная антенна ADY-1710-1990-12 используется, когда нужно дотянуться до удалённой станции или ретранслятора. Коротко о ADY-1710-1990-12: полоса 1710–1990 МГц; усиление 12 дБи; ширина луча 36°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Диапазоны ADY-1710-1990-12: GSM-1800 и LTE-1800.
- Связь с удалёнными объектами и ретрансляторами — ADY-1710-1990-12.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–1990 МГц |
| Коэффициент усиления, дБи | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 36° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 32° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Длина | 850 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 60 м/с |
| Крепление на трубу | Ø40–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой ADY-1710-1990-12 — 1710–1990 МГц.
- Коэффициент усиления ADY-1710-1990-12 — 12 дБи; больше усиление — уже луч.
- Ширина луча ADY-1710-1990-12: в горизонтальной плоскости 36°, в вертикальной 32°.
- Разъёмы ADY-1710-1990-12 — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ADY-1710-1990-12: Ø40–50 мм.
- Габариты и масса ADY-1710-1990-12: 1,1 кг.
Поставка и документы
Подберём KADAMM ADY-1710-1990-12 под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ADY-1710-1990-12?
12 дБи. Ширина луча — 36°.
Как крепится ADY-1710-1990-12?
Ø.40–50 мм
Что нужно для подбора ADY-1710-1990-12?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ADY-1710-1990-12.
