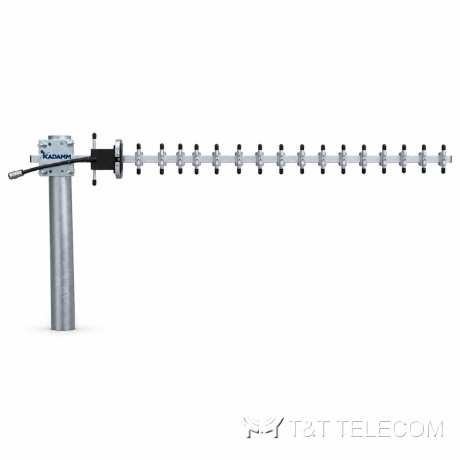

KADAMM ADY-1850-1990-15 — директорная антенна (Яги) 1850–1990 МГц, 15 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

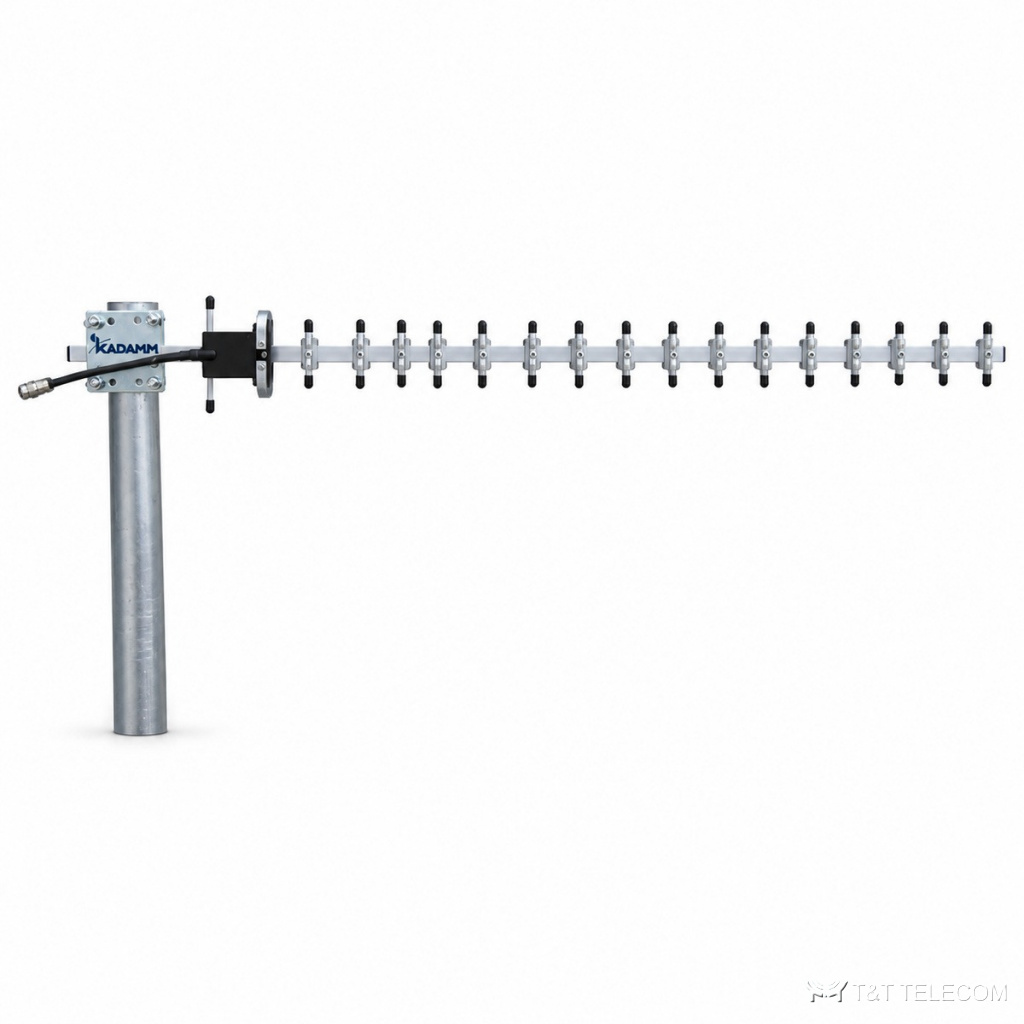

Модель KADAMM ADY-1850-1990-15 — директорная антенна (Яги). ADY-1850-1990-15 концентрирует излучение в одном направлении — для связи на дальние расстояния и точечного приёма. Основные данные ADY-1850-1990-15: полоса 1850–1990 МГц; усиление 15 дБи; ширина луча 30°; поляризация вертикальная или горизонтальная (выбирается при монтаже); разъёмы 1×N; мощность до 100 Вт.
Для каких задач
- Связь с удалёнными объектами и ретрансляторами — ADY-1850-1990-15.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1850–1990 МГц |
| Коэффициент усиления, дБи | 15 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 30° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 30° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥18 |
| Поляризация | Вертикальная или горизонтальная (выбирается при монтаже) |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 960 мм |
| Масса антенны | 0,68 кг |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы ADY-1850-1990-15: 1850–1990 МГц.
- Коэффициент усиления ADY-1850-1990-15 — 15 дБи; больше усиление — уже луч.
- Ширина луча ADY-1850-1990-15: в горизонтальной плоскости 30°, в вертикальной 30°.
- Под разъёмы ADY-1850-1990-15 (1×N) подбирают джамперы и переходы.
- Габариты и масса ADY-1850-1990-15: 960 мм, 0,68 кг.
Поставка и документы
KADAMM ADY-1850-1990-15 поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какие частоты поддерживает ADY-1850-1990-15?
Рабочая полоса ADY-1850-1990-15 — 1850–1990 МГц.
Какой разъём у ADY-1850-1990-15?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ADY-1850-1990-15?
15 дБи. Ширина луча — 30°.
