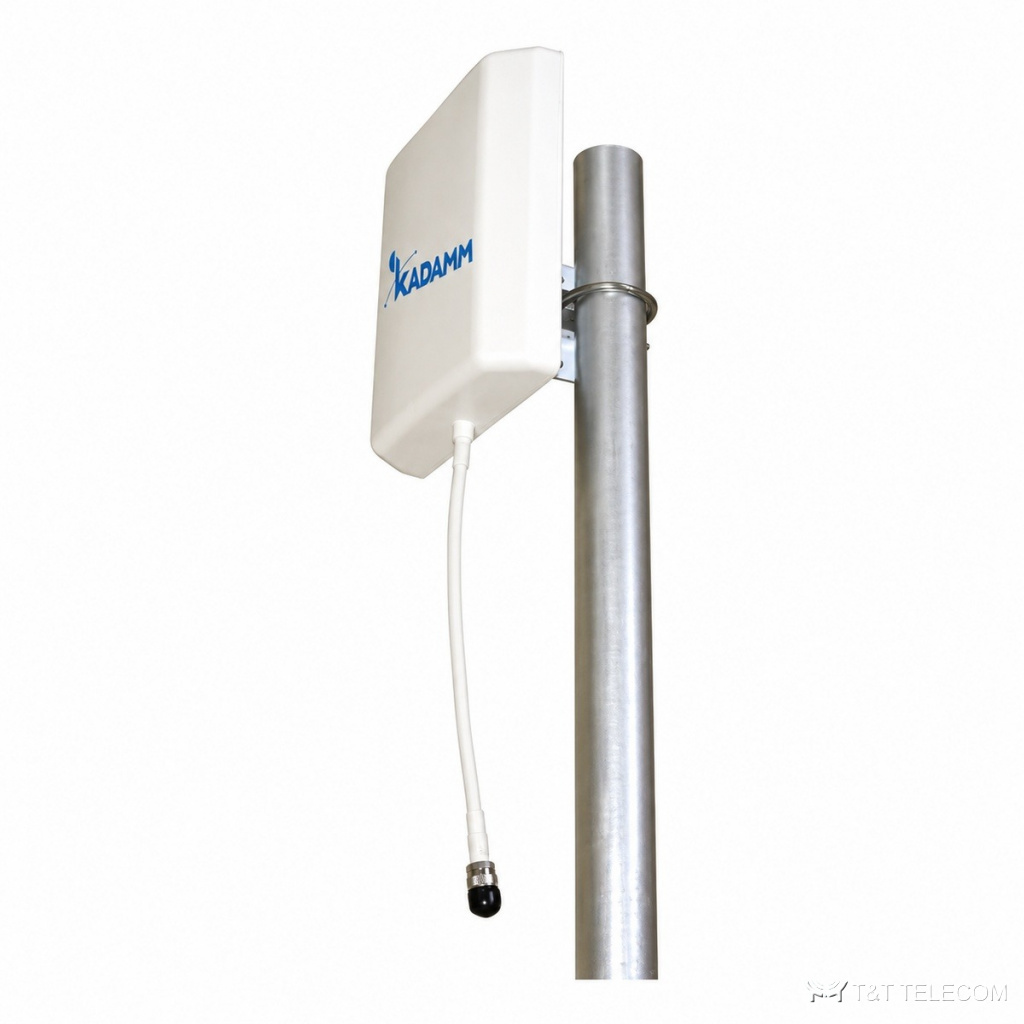

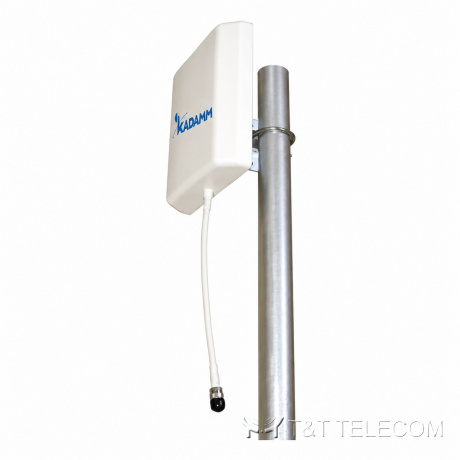

KADAMM O-ATP10-698/2700S — наружная направленная антенна 4G/5G 698–2700 МГц, 10 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP10-698/2700S: наружная панельная антенна. O-ATP10-698/2700S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Основные данные O-ATP10-698/2700S: полоса 698–960 МГц и 1700–2700 МГц; усиление 10 дБи; ширина луча 70°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Где применяют
- Диапазоны O-ATP10-698/2700S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, ISM 868 МГц.
- Донорная антенна системы DAS — O-ATP10-698/2700S.
Технические характеристики
| Параметр | 698–960 МГц | 1700–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1700–2700 МГц | |
| Коэффициент усиления, дБи | 7 | 10 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 70° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 (698–960 МГц), ≤1,5 (1700–2700 МГц) | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 210 × 180 × 44 мм |
| Масса антенны | 0,4 кг |
| Цвет радома | Белый |
| Крепление | на мачту (трубу) |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP10-698/2700S: 698–960 МГц и 1700–2700 МГц.
- Коэффициент усиления O-ATP10-698/2700S — 10 дБи; больше усиление — уже луч.
- Ширина луча O-ATP10-698/2700S: в горизонтальной плоскости 70°, в вертикальной 55°.
- Разъёмы O-ATP10-698/2700S — 1×N; кабельные сборки готовят под них заранее.
- Монтаж O-ATP10-698/2700S: на мачту (трубу).
- Габариты и масса O-ATP10-698/2700S: 210 × 180 × 44 мм, 0,4 кг.
Поставка и документы
Подберём KADAMM O-ATP10-698/2700S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится O-ATP10-698/2700S?
Н.а мачту (трубу)
Что нужно для подбора O-ATP10-698/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP10-698/2700S.
Какие частоты поддерживает O-ATP10-698/2700S?
Рабочая полоса O-ATP10-698/2700S — 698–960 МГц и 1700–2700 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
