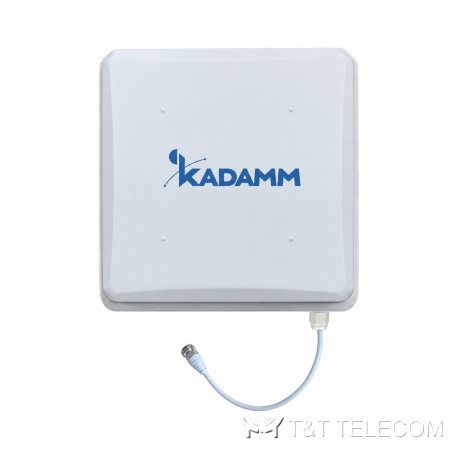

KADAMM O-ATP7-350/2700S — наружная направленная антенна 350–2700 МГц, 7 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

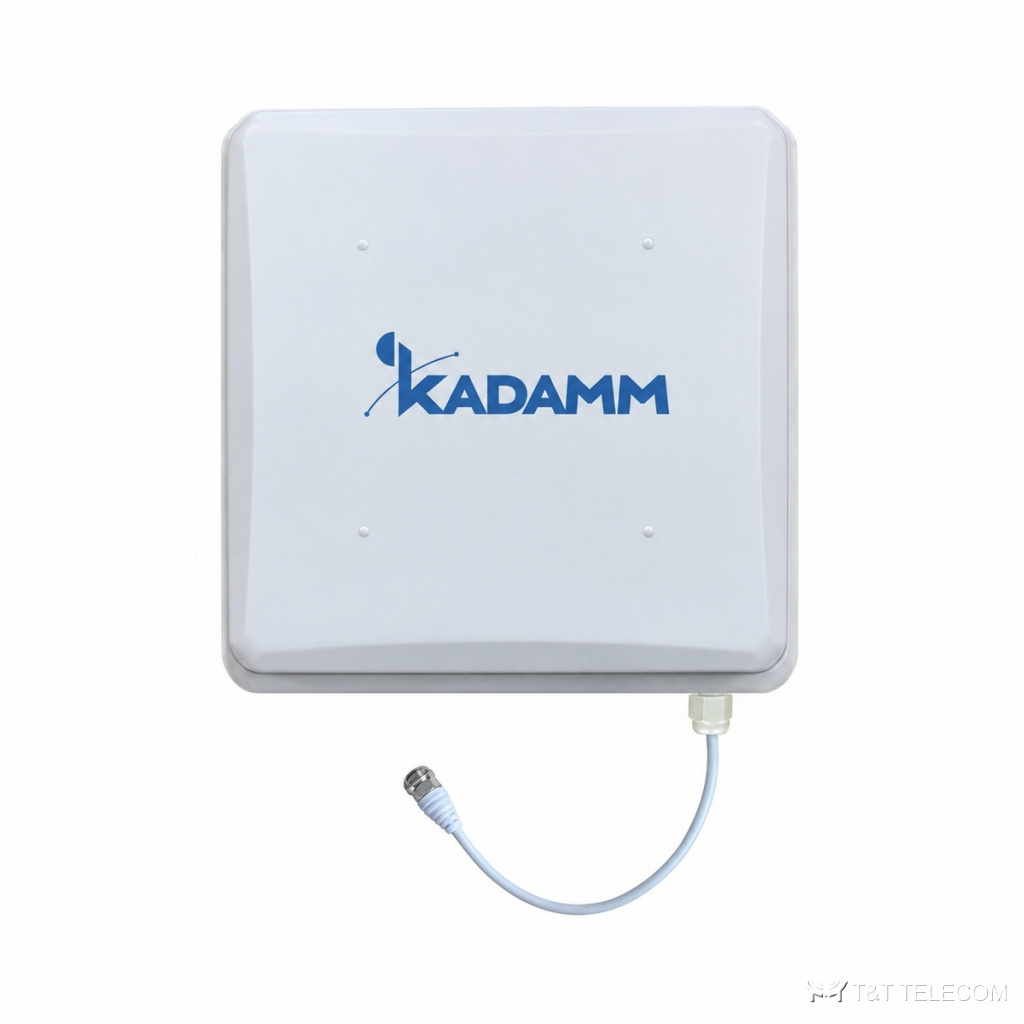

KADAMM O-ATP7-350/2700S — наружная панельная антенна. Донорная антенна O-ATP7-350/2700S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP7-350/2700S: полоса 350–520 МГц и 600–960 МГц и 1710–2700 МГц; усиление 7 дБи; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны O-ATP7-350/2700S: TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP7-350/2700S в паре с репитером.
Технические характеристики
| Параметр | 350–520 МГц | 600–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 350–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 3 ± 1 | 4 ± 1 | 7 ± 1 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,0 (350–520 МГц), ≤2,5 (600–960 МГц), ≤1,8 (1710–2700 МГц) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | 50 Вт | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 249 × 249 × 68 мм |
| Размеры упаковки | 370 × 255 × 108 мм |
| Масса антенны | 1,1 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Крепление на трубу | Ø35–125 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP7-350/2700S: 350–520 МГц и 600–960 МГц и 1710–2700 МГц.
- Усиление O-ATP7-350/2700S — 7 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы O-ATP7-350/2700S — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж O-ATP7-350/2700S: Ø35–125 мм.
- Габариты и масса O-ATP7-350/2700S: 249 × 249 × 68 мм, 1,1 кг.
Поставка и документы
KADAMM O-ATP7-350/2700S поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Как крепится O-ATP7-350/2700S?
Ø.35–125 мм
Что нужно для подбора O-ATP7-350/2700S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP7-350/2700S.
Какие частоты поддерживает O-ATP7-350/2700S?
Рабочая полоса O-ATP7-350/2700S — 350–520 МГц и 600–960 МГц и 1710–2700 МГц. Это TETRA 380–430 МГц, LTE-450, радиосвязь 400–470 МГц, LTE 700 / 800.
