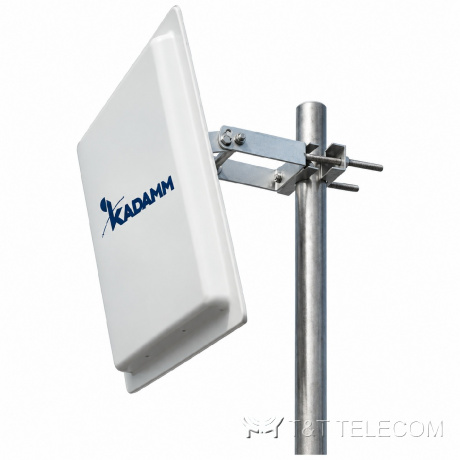

KADAMM O-ATP20-1710/2190S — наружная направленная панельная антенна 1710–2190 МГц, 20 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

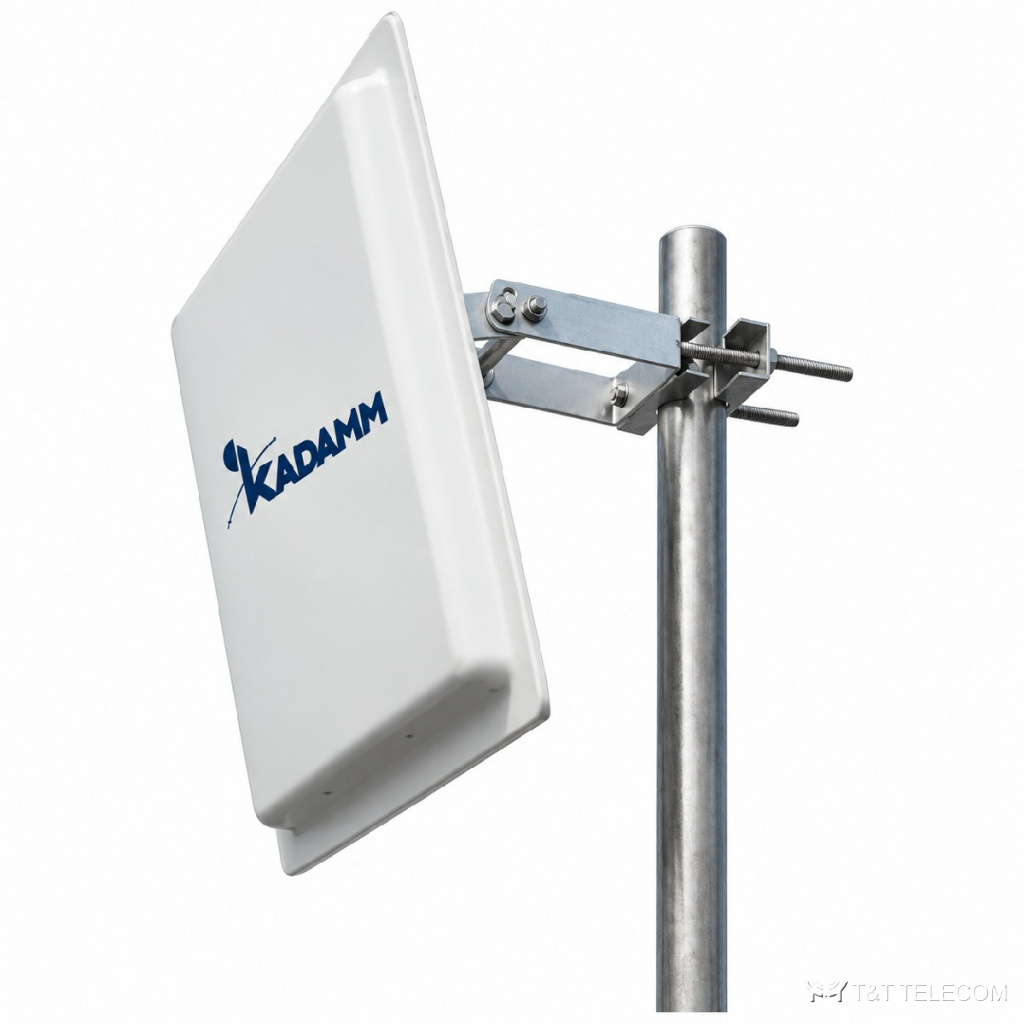

KADAMM O-ATP20-1710/2190S — наружная панельная антенна. O-ATP20-1710/2190S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Основные данные O-ATP20-1710/2190S: полоса 1710–2190 МГц; усиление 20 дБи; ширина луча 22°; поляризация вертикальная; разъёмы 1×N; мощность до 100 Вт.
Область применения
- Диапазоны O-ATP20-1710/2190S: GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP20-1710/2190S в паре с репитером.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2190 МГц |
| Коэффициент усиления, дБи | 20 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 22° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 |
| Поляризация | Вертикальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
| Грозозащита | Заземление по постоянному току |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 380 × 380 × 45 мм |
| Масса антенны | 3,0 кг |
| Максимальная скорость ветра | 60 м/с |
| Материал радома | УФ-стабилизированный ABS-пластик |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø35–50 мм |
Подбор под объект
- Сверьте частоты своей сети с полосой O-ATP20-1710/2190S — 1710–2190 МГц.
- Усиление O-ATP20-1710/2190S — 20 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча O-ATP20-1710/2190S: в горизонтальной плоскости 22°, в вертикальной 14°.
- Под разъёмы O-ATP20-1710/2190S (1×N) подбирают джамперы и переходы.
- Монтаж O-ATP20-1710/2190S: Ø35–50 мм.
- Габариты и масса O-ATP20-1710/2190S: 380 × 380 × 45 мм, 3,0 кг.
Поставка и документы
Поставляем KADAMM O-ATP20-1710/2190S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает O-ATP20-1710/2190S?
Рабочая полоса O-ATP20-1710/2190S — 1710–2190 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у O-ATP20-1710/2190S?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у O-ATP20-1710/2190S?
20 дБи. Ширина луча — 22°.
