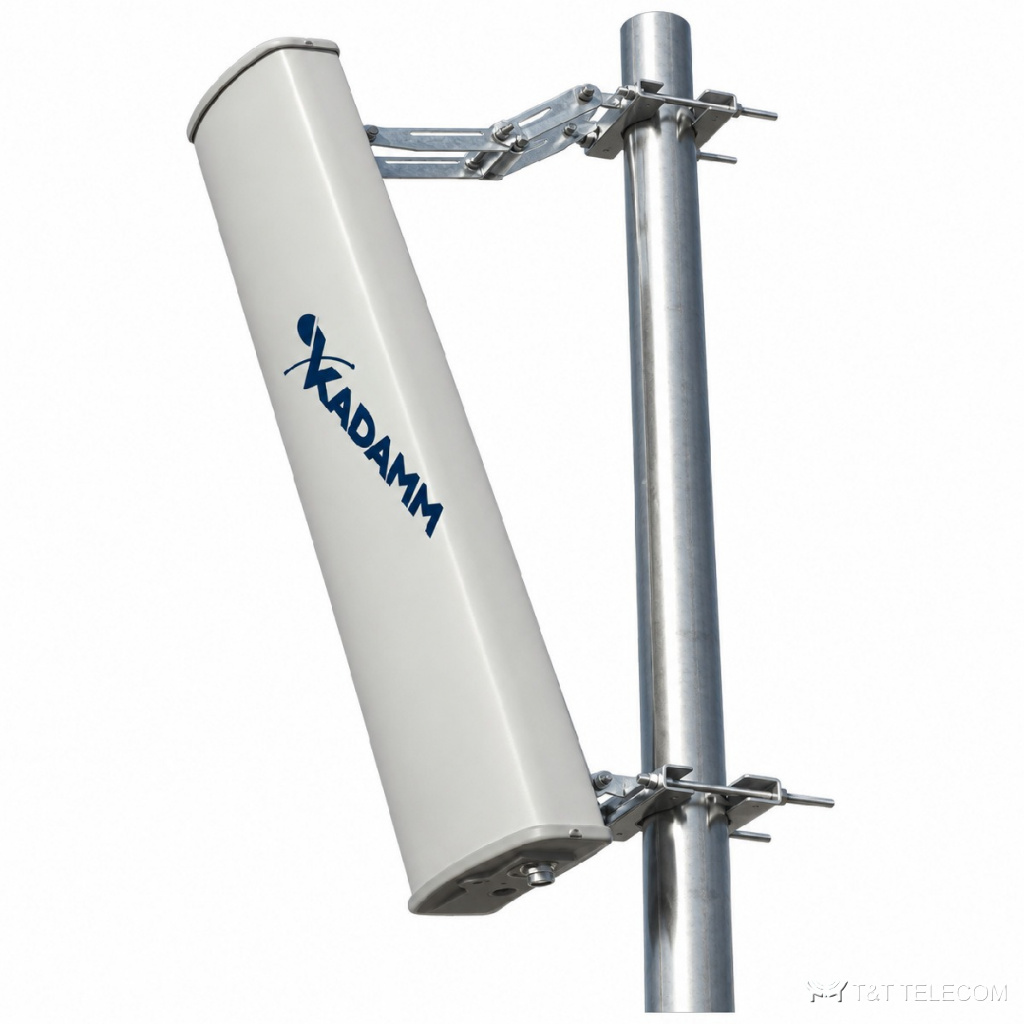

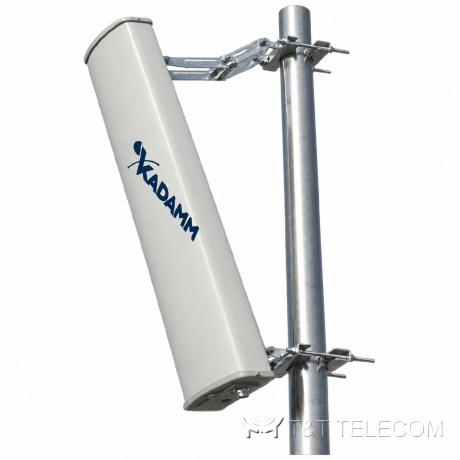

KADAMM O-ATP12-698/4000S — наружная направленная панельная антенна 698–960 / 1710–2700 / 3300–4000 МГц, 12 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM O-ATP12-698/4000S — наружная панельная антенна. Донорная антенна O-ATP12-698/4000S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Коротко о O-ATP12-698/4000S: полоса 698–4000 МГц; усиление 12 дБи; ширина луча 65°; поляризация вертикальная; разъёмы 1×N; мощность до уточняйте у менеджера.
Для каких задач
- Диапазоны O-ATP12-698/4000S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Донорная антенна системы DAS — O-ATP12-698/4000S.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 / 3300–4000 МГц | ||
| Коэффициент усиления, дБи | 8 | 11 | 12 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° | ||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 14° | ||
| Поляризация | Вертикальная | ||
| КСВН | ≤1,5 | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт | уточняйте у менеджера | ||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы O-ATP12-698/4000S: 698–4000 МГц.
- Коэффициент усиления O-ATP12-698/4000S — 12 дБи; больше усиление — уже луч.
- Ширина луча O-ATP12-698/4000S: в горизонтальной плоскости 65°, в вертикальной 14°.
- Разъёмы O-ATP12-698/4000S — 1×N; кабельные сборки готовят под них заранее.
Поставка и документы
Подберём KADAMM O-ATP12-698/4000S под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у O-ATP12-698/4000S?
12 дБи. Ширина луча — 65°.
Что нужно для подбора O-ATP12-698/4000S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP12-698/4000S.
Какие частоты поддерживает O-ATP12-698/4000S?
Рабочая полоса O-ATP12-698/4000S — 698–4000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM O-ATP12-698/4000S — техническое описание 193.31 КБ
