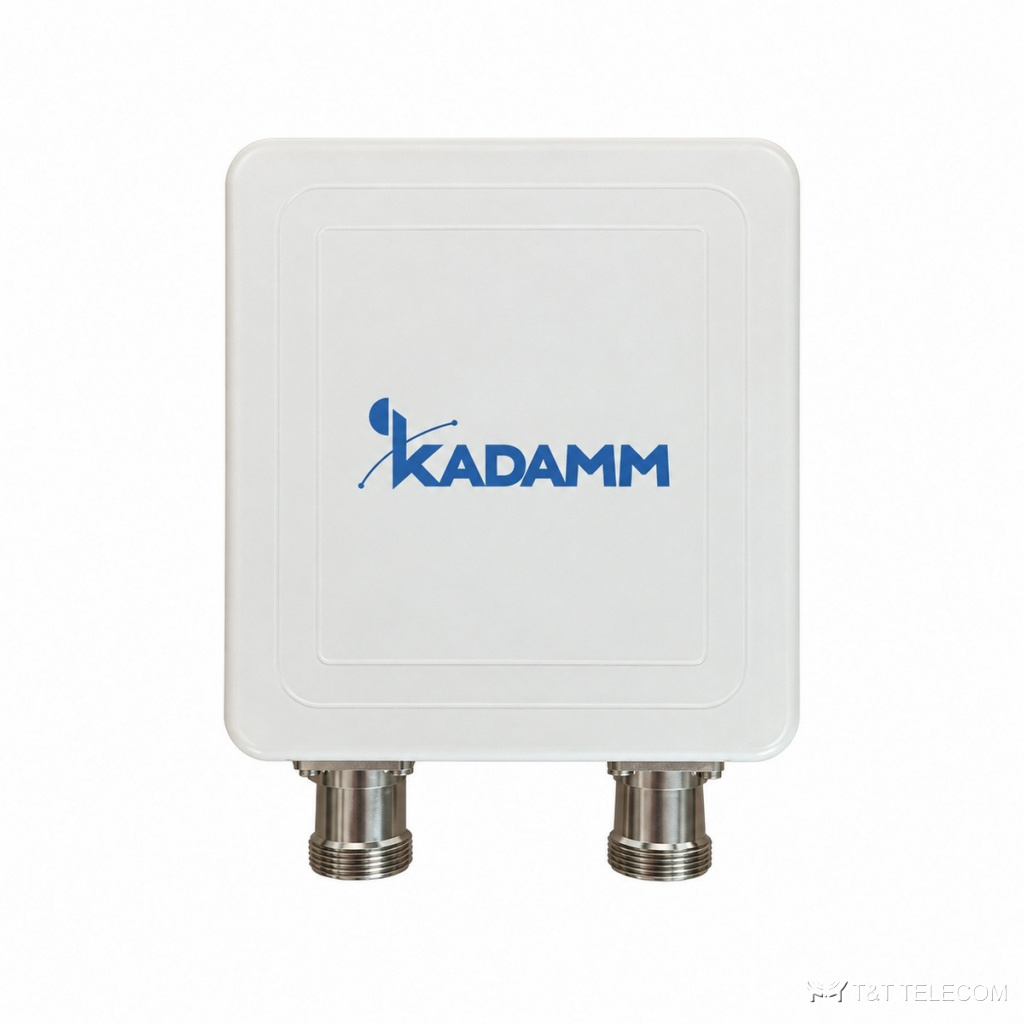

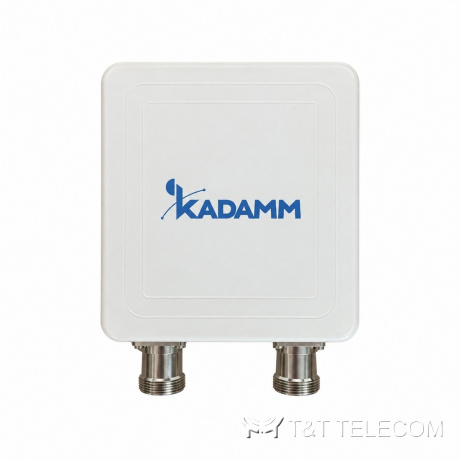

KADAMM O-ATP8-1710/2700M — наружная направленная антенна 4G/5G MIMO 1710–2700 МГц, 8 дБи
Внешние антенны для репитеров
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP8-1710/2700M — наружная панельная антенна. Донорная антенна O-ATP8-1710/2700M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP8-1710/2700M: полоса 1710–2700 МГц; усиление 8 дБи; ширина луча 65°; поляризация ±45°; разъёмы 2×N; мощность до 50 Вт.
Где применяют
- Через O-ATP8-1710/2700M работают GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Донорная антенна системы DAS — O-ATP8-1710/2700M.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1710–2700 МГц |
| Коэффициент усиления, дБи | 8 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65 ± 15° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Поляризация | ±45° |
| КСВН | ≤1,7 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 166 × 156 × 43 мм |
| Размеры упаковки | 224 × 163 × 68 мм |
| Масса антенны | 0,6 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | PS |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø25–50 мм |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы O-ATP8-1710/2700M: 1710–2700 МГц.
- Усиление O-ATP8-1710/2700M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча O-ATP8-1710/2700M: в горизонтальной плоскости 65°.
- Разъёмы O-ATP8-1710/2700M — 2×N; кабельные сборки готовят под них заранее.
- Монтаж O-ATP8-1710/2700M: Ø25–50 мм.
- Габариты и масса O-ATP8-1710/2700M: 166 × 156 × 43 мм, 0,6 кг.
Поставка и документы
Подберём KADAMM O-ATP8-1710/2700M под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у O-ATP8-1710/2700M?
8 дБи. Ширина луча — 65°.
Как крепится O-ATP8-1710/2700M?
Ø.25–50 мм
Что нужно для подбора O-ATP8-1710/2700M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP8-1710/2700M.
