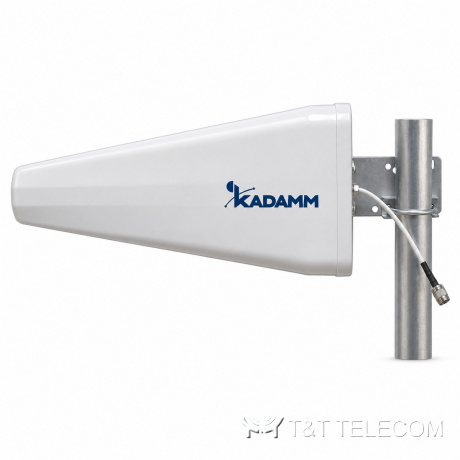

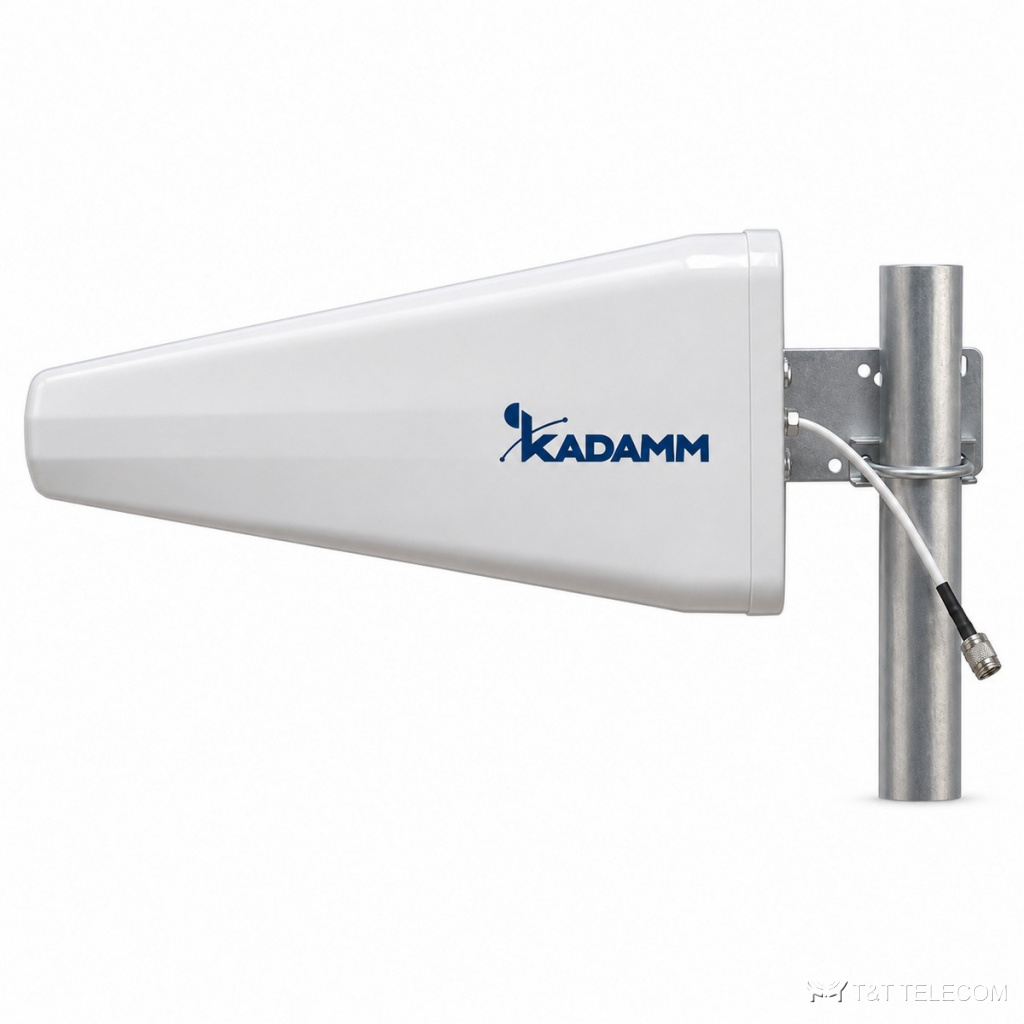

KADAMM ALP-0727V10FLKB — широкополосная направленная антенна 698–960 / 1710–2700 МГц, 10 дБи, 1 порт
Внешние антенны для репитеров
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ALP-0727V10FLKB — логопериодическая антенна. ALP-0727V10FLKB принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Ключевые параметры ALP-0727V10FLKB: полоса 698–2700 МГц; усиление 10 дБи; ширина луча 75°/65°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Для каких задач
- Через ALP-0727V10FLKB работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1.
- Донорная антенна системы DAS — ALP-0727V10FLKB.
Технические характеристики
| Параметр | 698–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 9,5 ± 1 | 10 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 75 ± 12° | 65 ± 12° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 55° | 50° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥16 | ≥18 |
| Поляризация | Вертикальная | |
| КСВН | ≤2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 442 × 205 × 65 мм |
| Масса антенны | 1 кг |
| Крепление на трубу | Ø40–Ø50 мм |
Подбор под объект
- Рабочие частоты системы должны лежать внутри полосы ALP-0727V10FLKB: 698–2700 МГц.
- Коэффициент усиления ALP-0727V10FLKB — 10 дБи; больше усиление — уже луч.
- Ширина луча ALP-0727V10FLKB: в горизонтальной плоскости 75°/65°, в вертикальной 55° / 50°.
- Разъёмы ALP-0727V10FLKB — 1×N; кабельные сборки готовят под них заранее.
- Монтаж ALP-0727V10FLKB: Ø40–Ø50 мм.
- Габариты и масса ALP-0727V10FLKB: 442 × 205 × 65 мм, 1 кг.
Поставка и документы
Подберём KADAMM ALP-0727V10FLKB под задачу объекта и укомплектуем заказ. Техническое описание и каталог KADAMM — в документах карточки; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у ALP-0727V10FLKB?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у ALP-0727V10FLKB?
10 дБи. Ширина луча — 75°/65°.
Как крепится ALP-0727V10FLKB?
Ø.40–Ø50 мм
