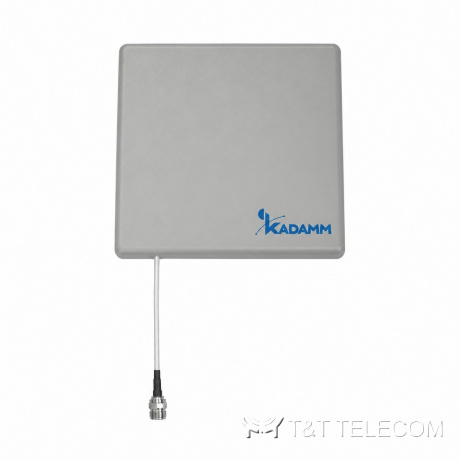

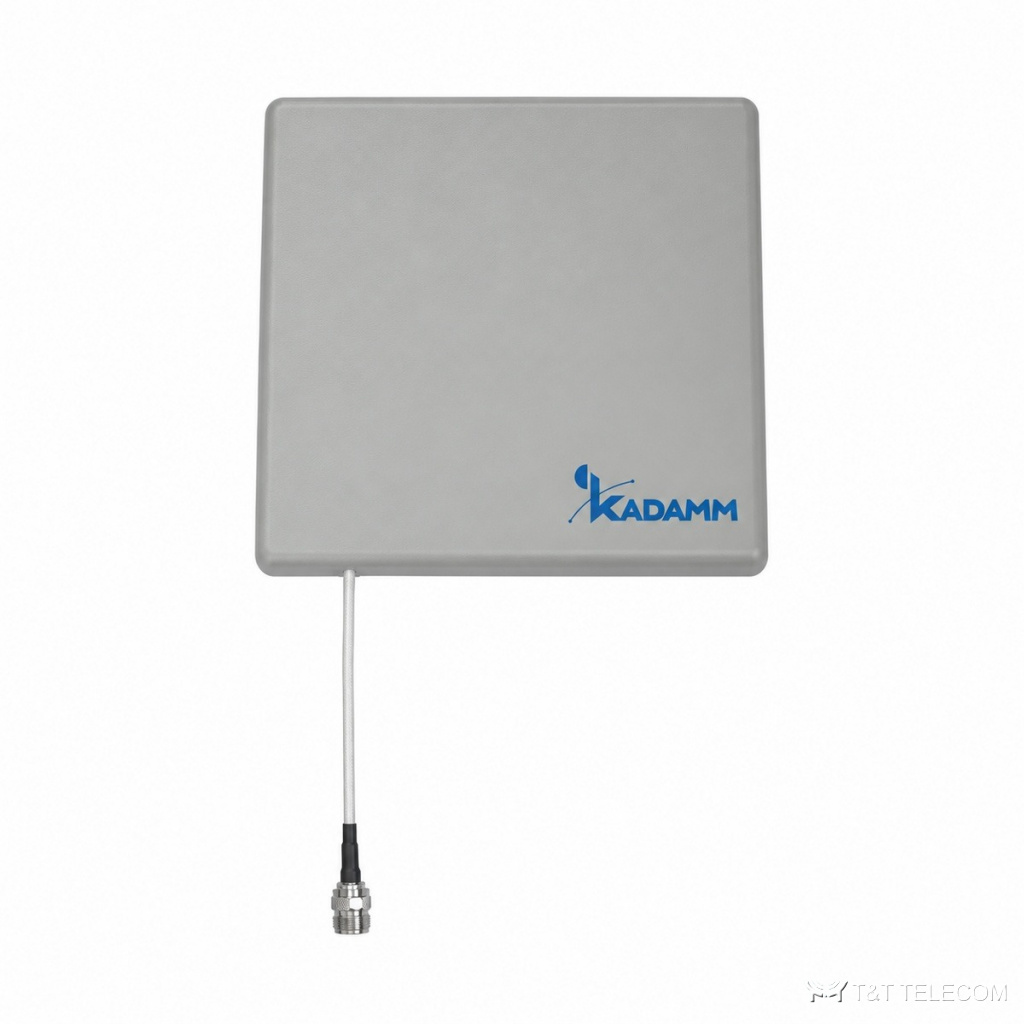

KADAMM O-ATP9-902/928S: наружная панельная антенна. O-ATP9-902/928S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Основные данные O-ATP9-902/928S: полоса 902–928 МГц; усиление 9 дБи; ширина луча 65°; поляризация круговая правая; разъёмы 1×N; мощность до 100 Вт.
Где применяют
- Донорная антенна системы DAS — O-ATP9-902/928S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 902–928 МГц |
| Коэффициент усиления, дБи | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 70° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥21 |
| Поляризация | круговая правая |
| КСВН | ≤1,4 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 100 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | 260 × 260 × 35 мм |
| Масса антенны | 0,75 кг |
Подбор под объект
- Сверьте частоты своей сети с полосой O-ATP9-902/928S — 902–928 МГц.
- Усиление O-ATP9-902/928S — 9 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча O-ATP9-902/928S: в горизонтальной плоскости 65°, в вертикальной 70°.
- Разъёмы O-ATP9-902/928S — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса O-ATP9-902/928S: 260 × 260 × 35 мм, 0,75 кг.
Поставка и документы
Поставляем KADAMM O-ATP9-902/928S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какой разъём у O-ATP9-902/928S?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у O-ATP9-902/928S?
9 дБи. Ширина луча — 65°.
Что нужно для подбора O-ATP9-902/928S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP9-902/928S.
