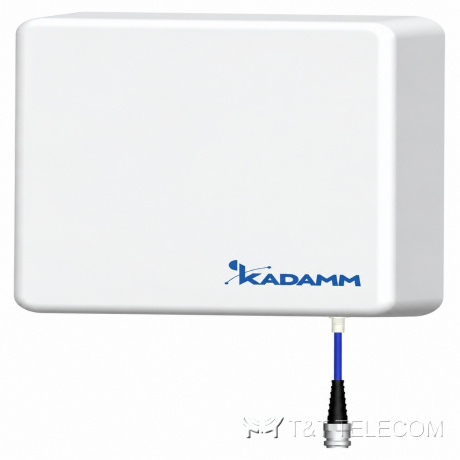

KADAMM O-ATP9-617/4200S — наружная направленная антенна 4G/5G 617–4200 МГц, 9 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

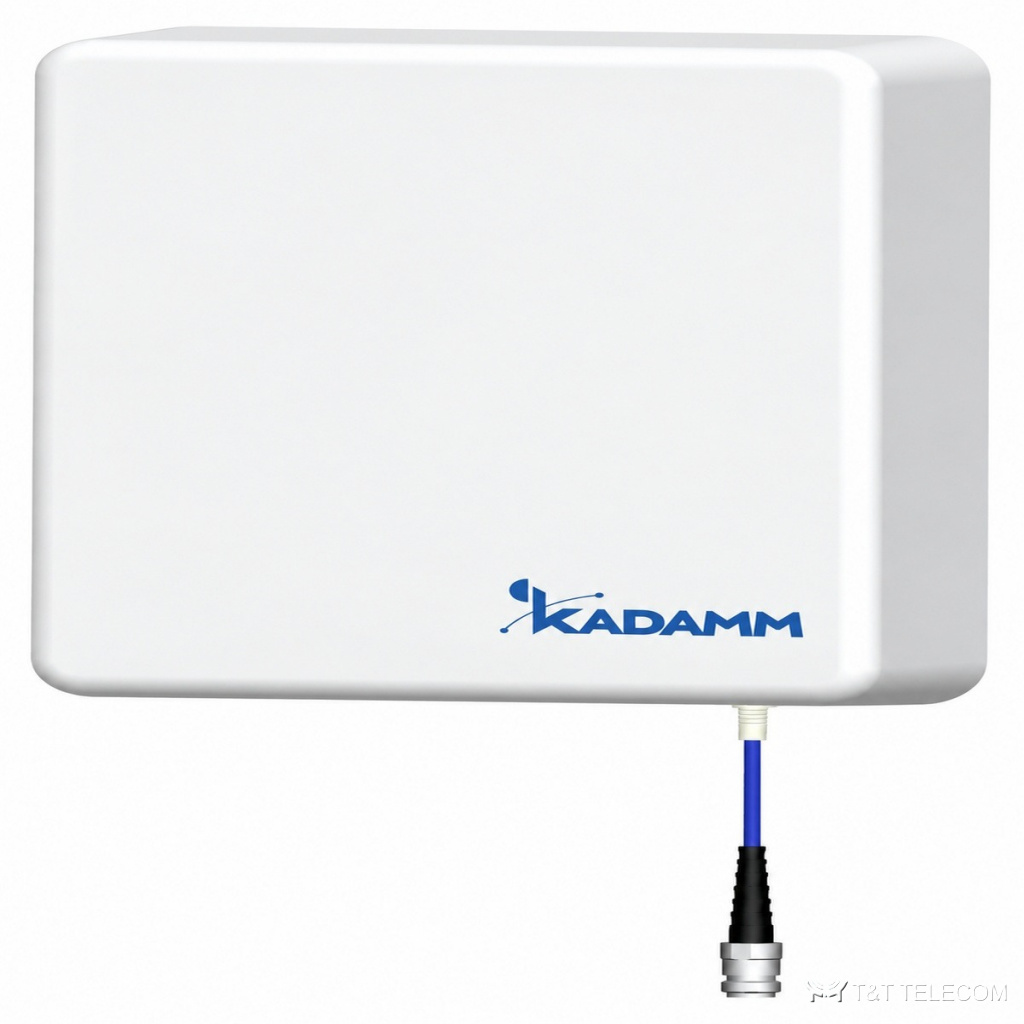

Модель KADAMM O-ATP9-617/4200S — наружная панельная антенна. Донорная антенна O-ATP9-617/4200S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP9-617/4200S: полоса 617–698 МГц и 698–960 МГц и 1695–2700 МГц и 3300–4200 МГц; усиление 9 дБи; ширина луча 90°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Область применения
- Диапазоны O-ATP9-617/4200S: LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP9-617/4200S в паре с репитером.
Технические характеристики
| Параметр | 617–698 МГц | 698–960 МГц | 1695–2700 МГц | 3300–4200 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 9 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 90° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 80° | 70° | 50° |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 455 × 260 × 113 мм |
| Масса антенны | 1,5 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø35–125 мм |
Как подобрать
- Сверьте частоты своей сети с полосой O-ATP9-617/4200S — 617–698 МГц и 698–960 МГц и 1695–2700 МГц и 3300–4200 МГц.
- Коэффициент усиления O-ATP9-617/4200S — 9 дБи; больше усиление — уже луч.
- Ширина луча O-ATP9-617/4200S: в горизонтальной плоскости 90°, в вертикальной 75° / 80° / 70° / 50°.
- Под разъёмы O-ATP9-617/4200S (1×4.3-10) подбирают джамперы и переходы.
- Монтаж O-ATP9-617/4200S: Ø35–125 мм.
- Габариты и масса O-ATP9-617/4200S: 306 × 250 × 86 мм, 1,5 кг.
Поставка и документы
Поставляем KADAMM O-ATP9-617/4200S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора O-ATP9-617/4200S?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP9-617/4200S.
Какие частоты поддерживает O-ATP9-617/4200S?
Рабочая полоса O-ATP9-617/4200S — 617–698 МГц и 698–960 МГц и 1695–2700 МГц и 3300–4200 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у O-ATP9-617/4200S?
1×4.3-10. Другие исполнения — уточняйте при заказе.
