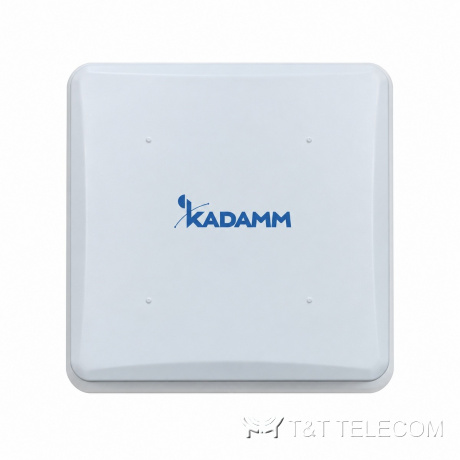

KADAMM O-ATP14-1710/2700M — наружная направленная антенна 4G/5G MIMO 1710–2700 МГц, 14 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

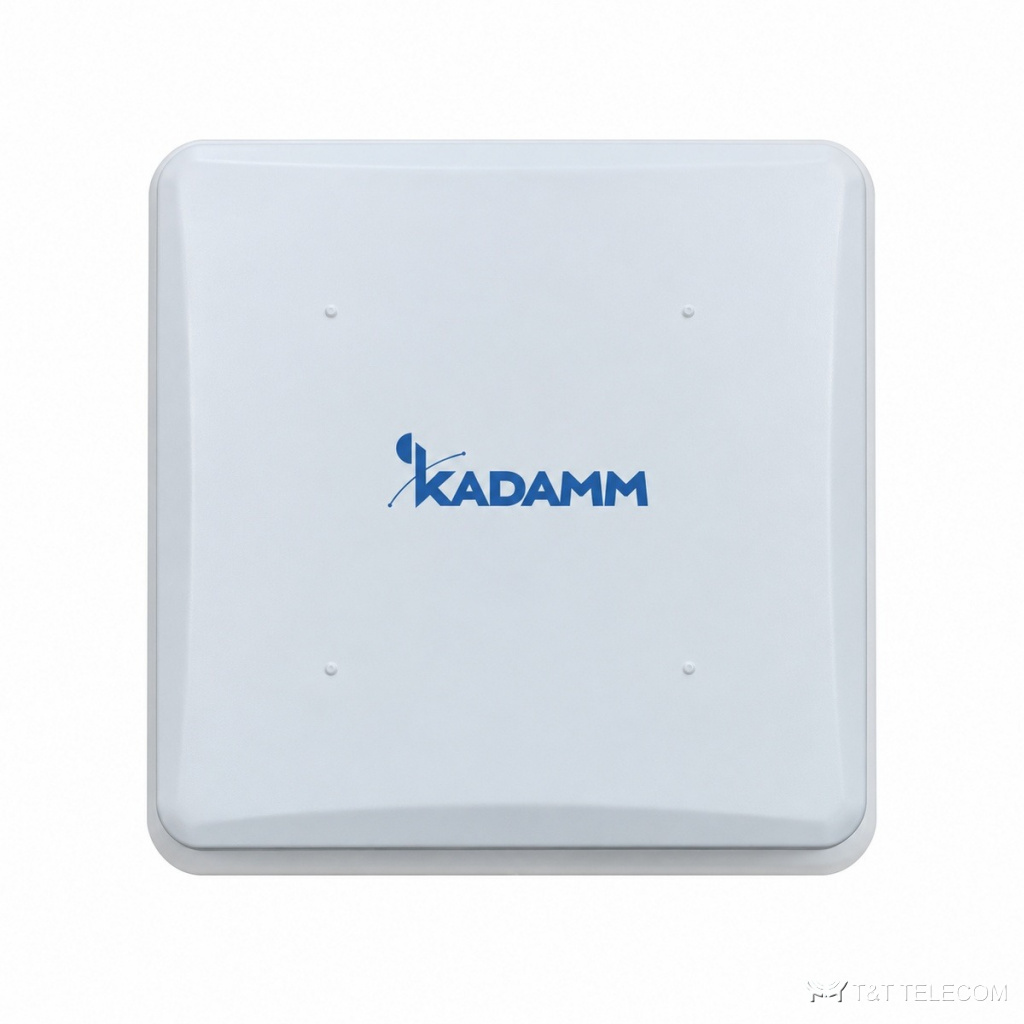

KADAMM O-ATP14-1710/2700M: наружная панельная антенна. Донорная антенна O-ATP14-1710/2700M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Основные данные O-ATP14-1710/2700M: полоса 1710–2170 МГц и 2170–2700 МГц; усиление 14 дБи; ширина луча 35°; поляризация ±45°; разъёмы 2×SMA; мощность до 50 Вт.
Где применяют
- Полоса O-ATP14-1710/2700M охватывает GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600.
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP14-1710/2700M в паре с репитером.
Технические характеристики
| Параметр | 1710–2170 МГц | 2170–2700 МГц |
|---|---|---|
| Диапазон частот | 1710–2700 МГц | |
| Коэффициент усиления, дБи | 14 ± 1 | |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 35 ± 8° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 35 ± 8° | 30 ± 8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 | |
| Поляризация | ±45° | |
| КСВН | ≤1,5 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 2 × вилка SMA или по заказу или по заказу |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 249 × 249 × 68 мм |
| Размеры упаковки | 338 × 255 × 90 мм |
| Масса антенны | 1,4 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | по углу места 0–20°, по азимуту ± 45° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–400 мм |
На что смотреть при выборе
- Рабочие частоты системы должны лежать внутри полосы O-ATP14-1710/2700M: 1710–2170 МГц и 2170–2700 МГц.
- Коэффициент усиления O-ATP14-1710/2700M — 14 дБи; больше усиление — уже луч.
- Ширина луча O-ATP14-1710/2700M: в горизонтальной плоскости 35°, в вертикальной 35 ± 8° / 30 ± 8°.
- Разъёмы O-ATP14-1710/2700M — 2×SMA; кабельные сборки готовят под них заранее.
- Монтаж O-ATP14-1710/2700M: Ø130–400 мм.
- Габариты и масса O-ATP14-1710/2700M: 249 × 249 × 68 мм, 1,4 кг.
Поставка и документы
Поставляем KADAMM O-ATP14-1710/2700M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Что нужно для подбора O-ATP14-1710/2700M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP14-1710/2700M.
Какие частоты поддерживает O-ATP14-1710/2700M?
Рабочая полоса O-ATP14-1710/2700M — 1710–2170 МГц и 2170–2700 МГц. Это GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц.
Какой разъём у O-ATP14-1710/2700M?
2×SMA. Другие исполнения — уточняйте при заказе.
