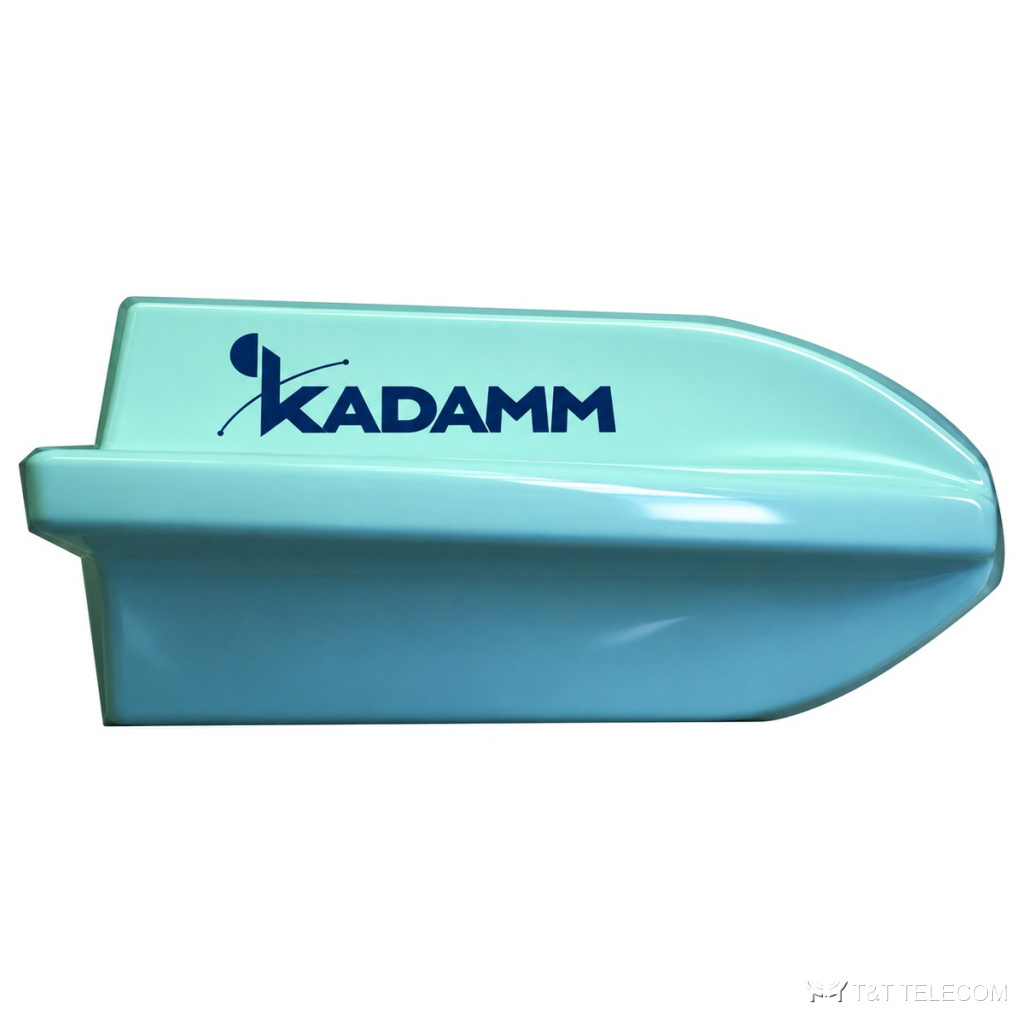

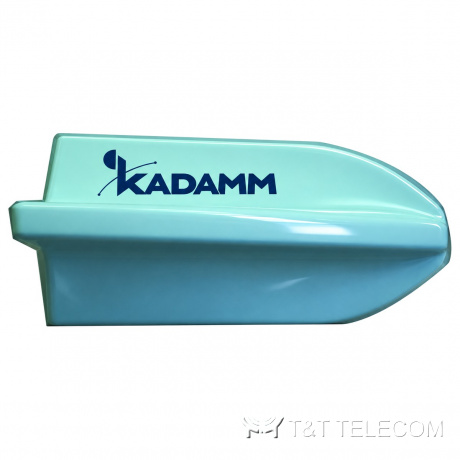

KADAMM ATR-8027V6S04 — многодиапазонная ненаправленная антенна 800–960 / 1710–2700 МГц, 6 дБи, 1 порт
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM ATR-8027V6S04: многодиапазонная ненаправленная антенна. Донорная антенна ATR-8027V6S04 устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры ATR-8027V6S04: полоса 800–2700 МГц; усиление 6 дБи; ширина луча 360°; поляризация вертикальная; разъёмы 1×N; мощность до 25 Вт.
Для каких задач
- Через ATR-8027V6S04 работают GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, GPS L1 / ГЛОНАСС L1, ISM 868 МГц.
- Усиление сотовой связи в загородных домах, офисах и на производстве — ATR-8027V6S04 в паре с репитером.
Технические характеристики
| Параметр | 800–960 МГц | 1710–2700 МГц |
|---|---|---|
| Диапазон частот | 800–960 / 1710–2700 МГц | |
| Коэффициент усиления, дБи | 5 ± 1,5 | 6 ± 1,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° | |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 38° | |
| Поляризация | Вертикальная | |
| КСВН | менее 2,0 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт (при 50 °C) | 25 Вт | |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 1 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 200 × 100 × 90 мм |
| Рабочая температура | −40…+60 °C |
Как подобрать
- Сверьте частоты своей сети с полосой ATR-8027V6S04 — 800–2700 МГц.
- Коэффициент усиления ATR-8027V6S04 — 6 дБи; больше усиление — уже луч.
- Ширина луча ATR-8027V6S04: в горизонтальной плоскости 360°, в вертикальной 38°.
- Разъёмы ATR-8027V6S04 — 1×N; кабельные сборки готовят под них заранее.
- Габариты и масса ATR-8027V6S04: 200 × 100 × 90 мм.
Прежние обозначения ATR-8027V6S04 в документации: KADAMM K81802756T. По любому из них поставляется эта модель.
Поставка и документы
Поставляем KADAMM ATR-8027V6S04 по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какое усиление у ATR-8027V6S04?
6 дБи. Ширина луча — 360°.
Что нужно для подбора ATR-8027V6S04?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект ATR-8027V6S04.
Какие частоты поддерживает ATR-8027V6S04?
Рабочая полоса ATR-8027V6S04 — 800–2700 МГц. Это GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300.
