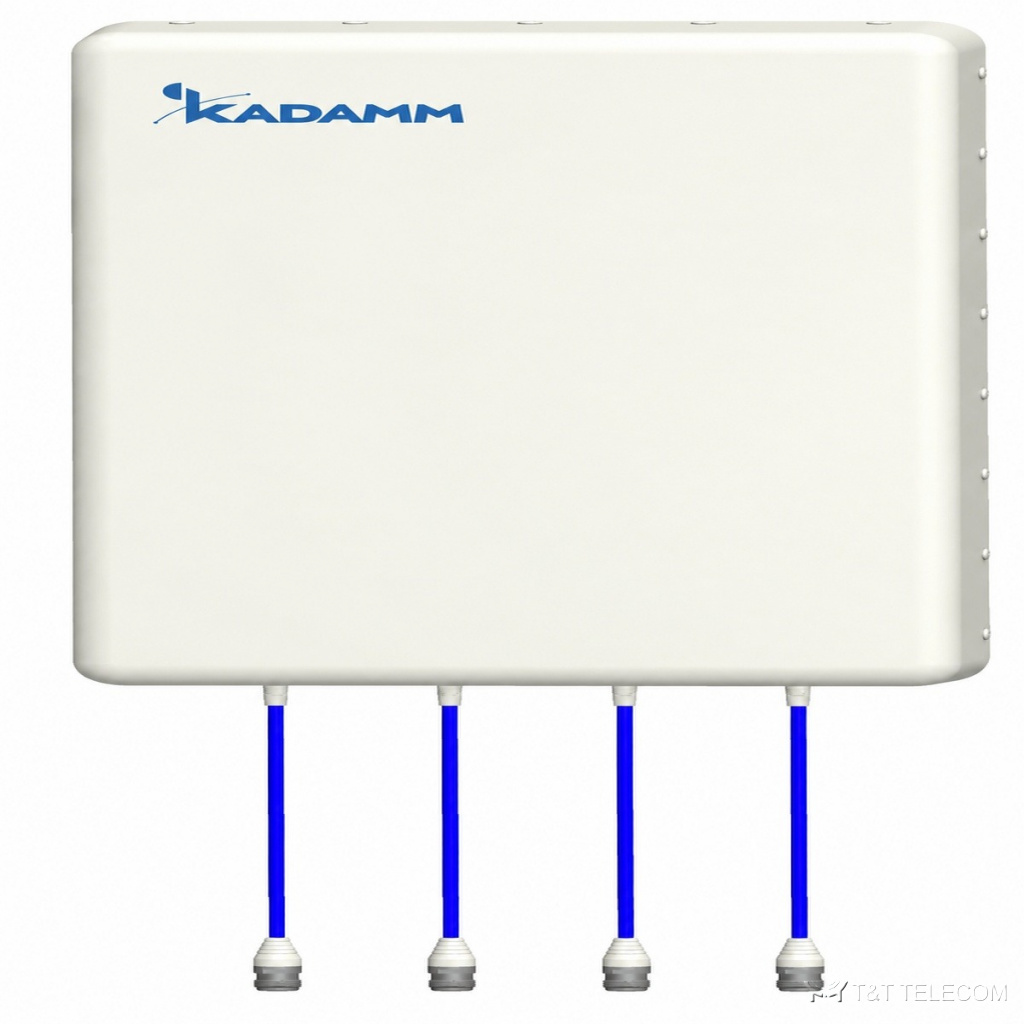

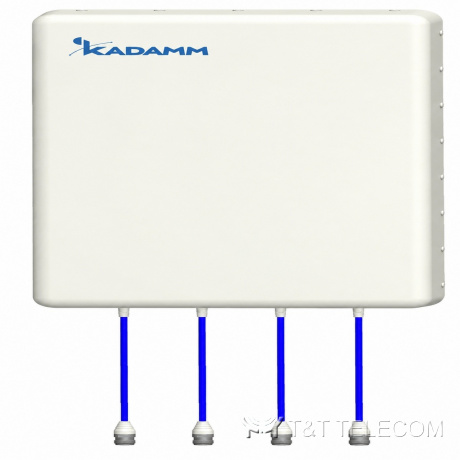

KADAMM O-ATP8-617/6000M — наружная направленная антенна 4G/5G MIMO 617–6000 МГц, 8 дБи
Внешние антенны для репитеров
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
KADAMM O-ATP8-617/6000M — наружная панельная антенна. Донорная антенна O-ATP8-617/6000M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Коротко о O-ATP8-617/6000M: полоса 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц; усиление 8 дБи; поляризация ±45°; разъёмы 4×4.3-10; мощность до 50 Вт.
Область применения
- Через O-ATP8-617/6000M работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Донорная антенна системы DAS — O-ATP8-617/6000M.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 7 | 7 | 8 | 8 |
| Поляризация | ±45° | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 495 × 310 × 90 мм |
| Размеры упаковки | 740 × 370 × 155 мм |
| Масса антенны | 5,7 кг |
| Максимальная скорость ветра | 67 м/с |
| Материал радома | Стеклопластик |
| Механический наклон | ± 30° |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø50–115 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой O-ATP8-617/6000M — 617–960 МГц и 1695–2700 МГц и 3300–4200 МГц и 4800–6000 МГц.
- Усиление O-ATP8-617/6000M — 8 дБи: от него зависит дальность и уровень сигнала у абонента.
- Разъёмы O-ATP8-617/6000M — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж O-ATP8-617/6000M: Ø50–115 мм.
- Габариты и масса O-ATP8-617/6000M: 495 × 310 × 90 мм, 5,7 кг.
Поставка и документы
KADAMM O-ATP8-617/6000M поставляем вместе с кабелем, разъёмами и креплением. В документах карточки — техническое описание и каталог KADAMM, сертификаты и декларации высылаем по запросу.
Вопросы и ответы
Какой разъём у O-ATP8-617/6000M?
4×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у O-ATP8-617/6000M?
8 дБи.
Как крепится O-ATP8-617/6000M?
Ø.50–115 мм
