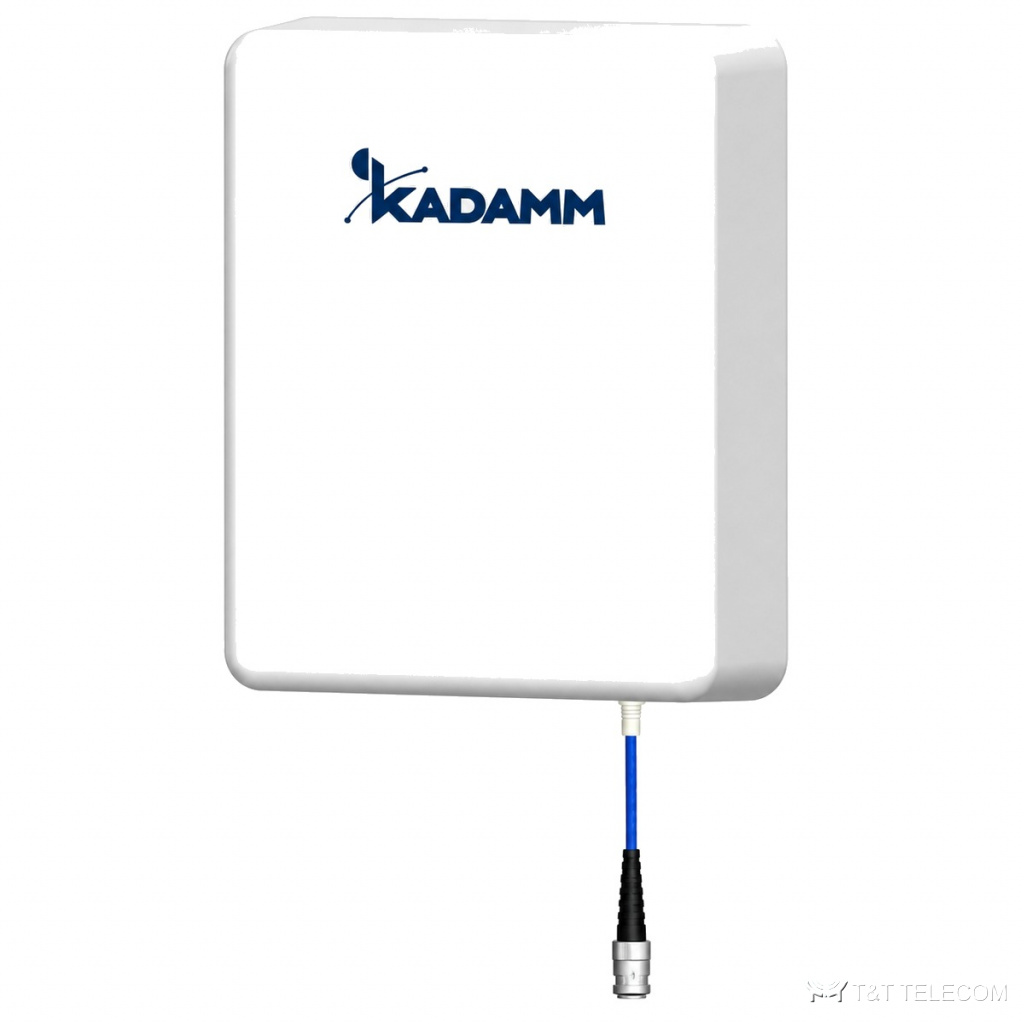

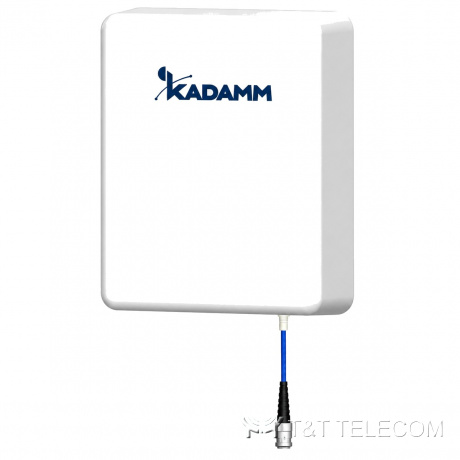

KADAMM O-ATP7-617/6000S — наружная панельная антенна 617–6000 МГц
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК
Модель KADAMM O-ATP7-617/6000S — наружная панельная антенна. O-ATP7-617/6000S принимает сигнал базовой станции снаружи здания и передаёт его на репитер или ретранслятор. Основные данные O-ATP7-617/6000S: полоса 617–6000 МГц; усиление 8 дБи; ширина луча 70°; поляризация вертикальная; разъёмы 1×4.3-10; мощность до 50 Вт.
Где применяют
- Через O-ATP7-617/6000S работают LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Усиление сотовой связи в загородных домах, офисах и на производстве — O-ATP7-617/6000S в паре с репитером.
Технические характеристики
| Параметр | 617–960 МГц | 1695–2700 МГц | 3300–4200 МГц | 4800–6000 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1695–2700 / 3300–4200 / 4800–6000 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° | 70° | 75° | 50° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 60° | 80° | 35° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | 20 | 25 | 18 |
| Поляризация | Вертикальная | |||
| КСВН | ≤1,8 (617–960 МГц), ≤2,2 (1695–2700, 3300–4200 и 4800–6000 МГц) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 −153 −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10 (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 306 × 250 × 86 мм |
| Размеры упаковки | 455 × 260 × 113 мм |
| Масса антенны | ≤1,3 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Цвет радома | Белый (RAL 9003) |
| Юстировка кронштейна | 0–20° по углу места, ± 45° по азимуту |
| Рабочая температура | −40…+70 °C |
| Крепление | кронштейн на мачту и стену (KD-AT8) |
Как подобрать
- Рабочие частоты системы должны лежать внутри полосы O-ATP7-617/6000S: 617–6000 МГц.
- Коэффициент усиления O-ATP7-617/6000S — 8 дБи; больше усиление — уже луч.
- Ширина луча O-ATP7-617/6000S: в горизонтальной плоскости 70°, в вертикальной 75° / 60° / 80° / 35°.
- Разъёмы O-ATP7-617/6000S — 1×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж O-ATP7-617/6000S: кронштейн на мачту и стену (KD-AT8).
- Габариты и масса O-ATP7-617/6000S: 306 × 250 × 86 мм, ≤1,3 кг.
Поставка и документы
Поставляем KADAMM O-ATP7-617/6000S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает O-ATP7-617/6000S?
Рабочая полоса O-ATP7-617/6000S — 617–6000 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
Какой разъём у O-ATP7-617/6000S?
1×4.3-10. Другие исполнения — уточняйте при заказе.
Какое усиление у O-ATP7-617/6000S?
8 дБи. Ширина луча — 70°.
- Каталог KADAMM: антенны 4.44 МБ
- KADAMM O-ATP7-617/6000S — техническое описание 195.07 КБ
