KADAMM O-ATP5-330/390S — наружная направленная антенна 330–390 МГц, 5 дБи
Внешние антенны для репитеров
ПроизводительKADAMM
Ценапо запросу
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

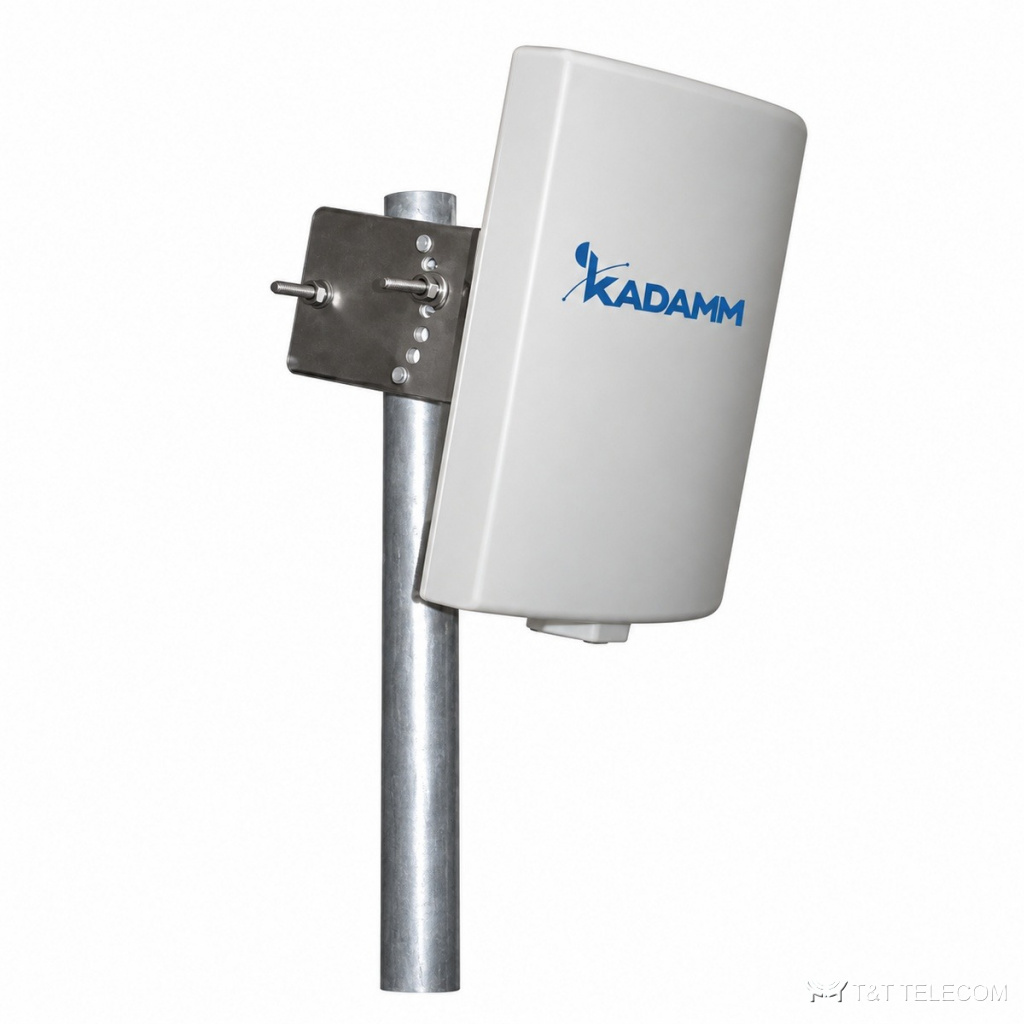

KADAMM O-ATP5-330/390S: наружная панельная антенна. Донорная антенна O-ATP5-330/390S устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP5-330/390S: полоса 330–390 МГц; усиление 5 дБи; ширина луча 85°; поляризация вертикальная; разъёмы 1×N; мощность до 50 Вт.
Для каких задач
- Донорная антенна системы DAS — O-ATP5-330/390S.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 330–390 МГц |
| Коэффициент усиления, дБи | 5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 85° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 120° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
| Размеры (В × Ш × Г) | 240 × 230 × 50 мм |
| Масса антенны | 0,35 кг |
| Крепление на трубу | Ø40–50 мм |
На что смотреть при выборе
- Сверьте частоты своей сети с полосой O-ATP5-330/390S — 330–390 МГц.
- Усиление O-ATP5-330/390S — 5 дБи: от него зависит дальность и уровень сигнала у абонента.
- Ширина луча O-ATP5-330/390S: в горизонтальной плоскости 85°, в вертикальной 120°.
- Разъёмы O-ATP5-330/390S — 1×N; кабельные сборки готовят под них заранее.
- Монтаж O-ATP5-330/390S: Ø40–50 мм.
- Габариты и масса O-ATP5-330/390S: 240 × 230 × 50 мм, 0,35 кг.
Поставка и документы
Поставляем KADAMM O-ATP5-330/390S по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Какие частоты поддерживает O-ATP5-330/390S?
Рабочая полоса O-ATP5-330/390S — 330–390 МГц.
Какой разъём у O-ATP5-330/390S?
1×N. Другие исполнения — уточняйте при заказе.
Какое усиление у O-ATP5-330/390S?
5 дБи. Ширина луча — 85°.
