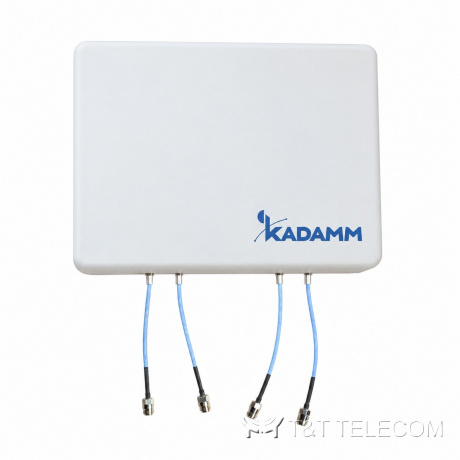

KADAMM O-ATP8-617/3800M — наружная направленная антенна 4G/5G MIMO 617–3800 МГц, 8 дБи
- Доставка по Россиии СНГ с ведущими транспортными операторами
- Составим ТЗинженеры разберутся в вашей задаче
- Выезд инженерана место, чтобы оценить задачу
- Монтаж и пусконаладкасопровождение на всём сроке службы
- Военный регистрработаем с предприятиями ВПК

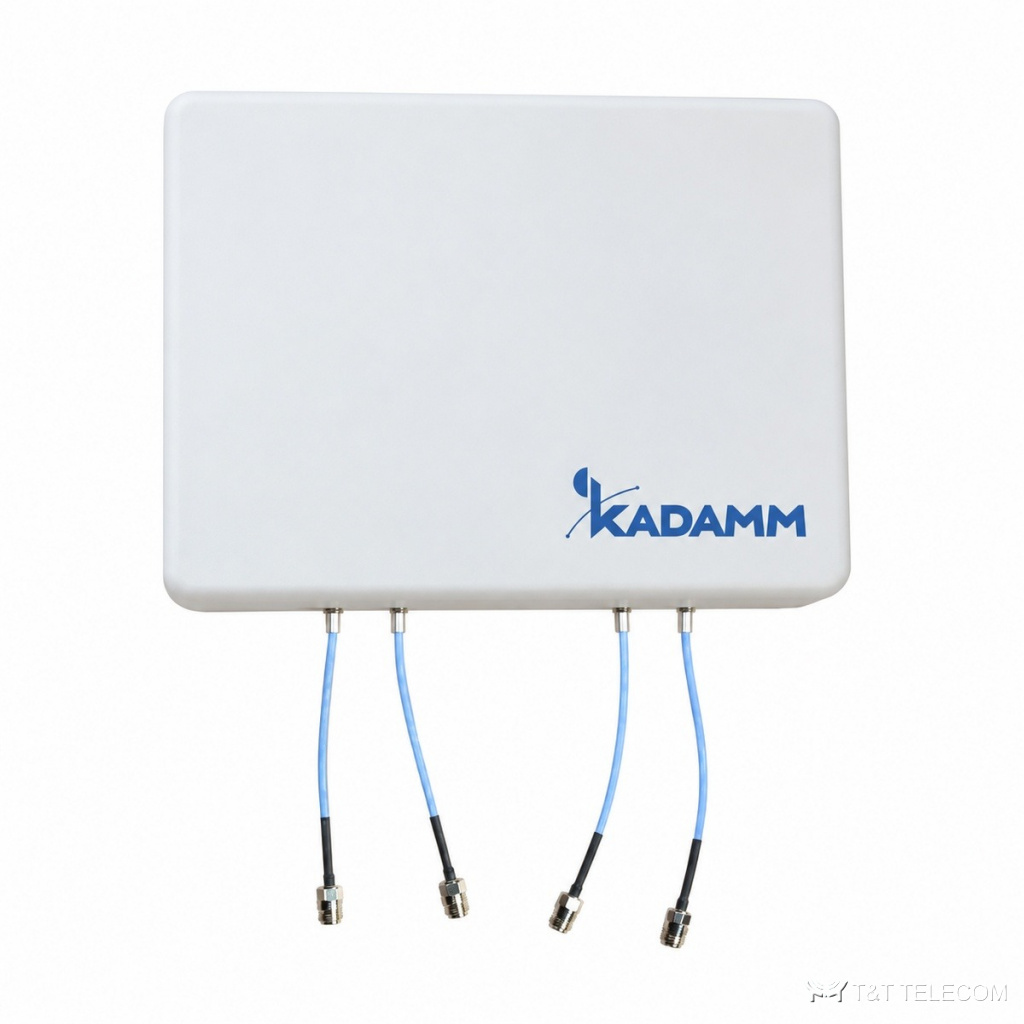

Модель KADAMM O-ATP8-617/3800M — наружная панельная антенна. Донорная антенна O-ATP8-617/3800M устанавливается на фасаде или крыше и направляется на ближайшую вышку. Ключевые параметры O-ATP8-617/3800M: полоса 617–697 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц; усиление 8 дБи; ширина луча 80°; поляризация ±45°; разъёмы 4×4.3-10; мощность до 50 Вт.
Для каких задач
- Полоса O-ATP8-617/3800M охватывает LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100, LTE-2300, Wi-Fi 2,4 ГГц, LTE-2600, 5G NR 3,3–3,8 ГГц (n78).
- Донорная антенна системы DAS — O-ATP8-617/3800M.
Технические характеристики
| Параметр | 617–697 МГц | 698–960 МГц | 1710–2700 МГц | 3300–3800 МГц |
|---|---|---|---|---|
| Диапазон частот | 617–960 / 1710–2700 / 3300–3800 МГц | |||
| Коэффициент усиления, дБи | 6 | 7 | 8 | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° | |||
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 80° | 80° | 60° | 40° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | 15 | |||
| Поляризация | ±45° | |||
| КСВН | ≤2,0 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | 50 Вт | |||
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 410 × 305 × 84 мм |
| Размеры упаковки | 425 × 425 × 118 мм |
| Масса антенны | 2,5 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø130–400 мм |
Как подобрать
- Сверьте частоты своей сети с полосой O-ATP8-617/3800M — 617–697 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц.
- Коэффициент усиления O-ATP8-617/3800M — 8 дБи; больше усиление — уже луч.
- Ширина луча O-ATP8-617/3800M: в горизонтальной плоскости 80°, в вертикальной 80° / 80° / 60° / 40°.
- Разъёмы O-ATP8-617/3800M — 4×4.3-10; кабельные сборки готовят под них заранее.
- Монтаж O-ATP8-617/3800M: Ø130–400 мм.
- Габариты и масса O-ATP8-617/3800M: 410 × 305 × 84 мм, 2,5 кг.
Поставка и документы
Поставляем KADAMM O-ATP8-617/3800M по России под проект: подберём исполнение, крепление и кабельные сборки. Техническое описание и каталог KADAMM приложены к карточке; сертификаты и декларации — по запросу.
Вопросы и ответы
Как крепится O-ATP8-617/3800M?
Ø.130–400 мм
Что нужно для подбора O-ATP8-617/3800M?
Частоты системы, место установки и требуемая зона покрытия; по ним уточним исполнение и комплект O-ATP8-617/3800M.
Какие частоты поддерживает O-ATP8-617/3800M?
Рабочая полоса O-ATP8-617/3800M — 617–697 МГц и 698–960 МГц и 1710–2700 МГц и 3300–3800 МГц. Это LTE 700 / 800, GSM-900 и LTE-900, GSM-1800 и LTE-1800, UMTS / LTE-2100.
